Numéro de produit: PIGTAILS 10GX F/UTP CMR

Pigtails 10GX F/UTP CMR

Pigtails 10GX F/UTP CMR

  • Disponibilité:
    Mondial
  • Statut:
    Actif

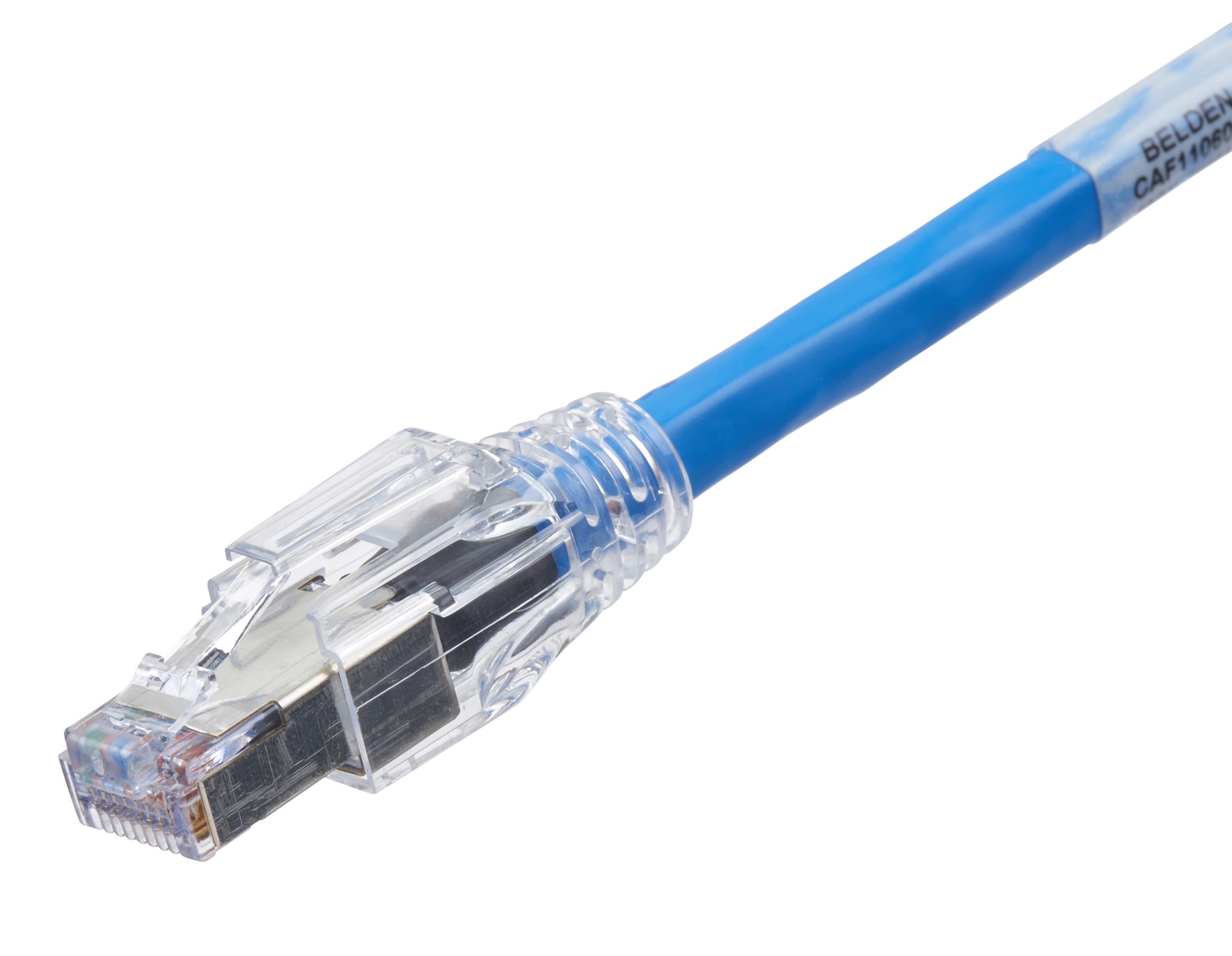

PIGTAILS 10GX F/UTP CMR
  • PIGTAILS 10GX F/UTP CMR
1 de 1

Spécifications

Expand All

Applications recommandées

Système blindé IBDN 10GX, TIA catégorie 6A, ISO classe EA, 10GBASE-T

Nombre total de paires

4

Diamètre nominal général

0.275 po

Emballage

Emballage individuel dans un sac en plastique transparent

Matériaux

Description Material Color
Boot Lexan Translucent
Conductor BC - Bare Copper
Front Connection Blades Phosphor Bronze with 50u inch Gold over Nickel Plating
Inner Jacket PVC - Polyvinyl Chloride
Insulation PO - Polyolefin
Outer Jacket PVC - Polyvinyl Chloride

Résistance diélectrique

1,000 V RMS @ 60 Hz pendant 1 minute

Courant nominal

1.500 A

Résistance d'isolement

500 M-Ohm minimum

Résistance de contact maximale

20 mOhm

Plage de température d'installation

-10°C À +60°C

Plage de température de stockage

-40°C À +70°C

Plage de température de fonctionnement

-10°C À +60°C

Rayon de cintrage minimum (ensemble du câble)

2.400 po

Compatibilité fiche/prise

RJ45

Interface de terminaison

Connection Durabilities
Mated Connection 750 Cycles

Indice UL

Colonne montante

Catégorie de données

Catégorie 6A

Conformité normes TIA/EIA

Catégorie 6A - TIA 568-C.2, Classe EA - ISO/IEC 11801:2002 Ed.2 Amendement 2

Autres normes

Partie 68 de la FCC , Sous-partie F , IEC 60603-7

Environnement

Colonne montante

Directive européenne 2002/95/EC (RoHS)

Oui

MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

EUP 50

Liste de sécurité

c(UL)us Listed

Pièces connexes

Jacks et coupleurs modulaires blindés 10GX panneaux de brassage blindés 10GX blocs connecteurs 10GX IDC

Étiquetage

Numéro de référence Belden, acronyme de performance, schéma de câblage et longueur des câbles.

Mise à jour et révision

Numéro de révision : 0.232 Date de révision : 10-05-2023

Mise à jour et révision

Numéro de révision : 0.232 Date de révision : 10-05-2023


Report An Error

Références des pièces

Article n° Couleur Longueur
CAF1200015 Noir 15 pi
CAF1200020 Noir 20 pi
CAF1200025 Noir 25 pi
CAF1200030 Noir 30 pi
CAF1200035 Noir 35 pi
CAF1200040 Noir 40 pi
CAF1200045 Noir 45 pi
CAF1200050 Noir 50 pi
CAF1300015 Noir 15 pi
CAF1300025 Noir 25 pi
CAF1300050 Noir 50 pi
CAF1206015 Bleu 15 pi
CAF1206020 Bleu 20 pi
CAF1206025 Bleu 25 pi
CAF1206030 Bleu 30 pi
CAF1206035 Bleu 35 pi
CAF1206040 Bleu 40 pi
CAF1206045 Bleu 45 pi
CAF1206050 Bleu 50 pi
CAF1206100 Bleu 100 pi
CAF1306015 Bleu 15 pi
CAF1306025 Bleu 25 pi
CAF1306050 Bleu 50 pi
CAF1208015 Gris 15 pi
CAF1208020 Gris 20 pi
CAF1208025 Gris 25 pi
CAF1208030 Gris 30 pi
CAF1208035 Gris 35 pi
CAF1208040 Gris 40 pi
CAF1208045 Gris 45 pi
CAF1208050 Gris 50 pi
CAF1308015 Gris 15 pi
CAF1308025 Gris 25 pi
CAF1308050 Gris 50 pi
CAF1205015 Vert 15 pi
CAF1205020 Vert 20 pi
CAF1205025 Vert 25 pi
CAF1205030 Vert 30 pi
CAF1205035 Vert 35 pi
CAF1205040 Vert 40 pi
CAF1205045 Vert 45 pi
CAF1205050 Vert 50 pi
CAF1305015 Vert 15 pi
CAF1305025 Vert 25 pi
CAF1305050 Vert 50 pi
CAF1209015 Blanc 15 pi
CAF1209020 Blanc 20 pi
CAF1209025 Blanc 25 pi
CAF1209030 Blanc 30 pi
CAF1209035 Blanc 35 pi
CAF1209040 Blanc 40 pi
CAF1209045 Blanc 45 pi
CAF1209050 Blanc 50 pi
CAF1309015 Blanc 15 pi
CAF1309025 Blanc 25 pi
CAF1309050 Blanc 50 pi
CAF1204015 Jaune 15 pi
CAF1204020 Jaune 20 pi
CAF1204025 Jaune 25 pi
CAF1204030 Jaune 30 pi
CAF1204035 Jaune 35 pi
CAF1204040 Jaune 40 pi
CAF1204045 Jaune 45 pi
CAF1204050 Jaune 50 pi
CAF1304015 Jaune 15 pi
CAF1304025 Jaune 25 pi
CAF1304050 Jaune 50 pi
