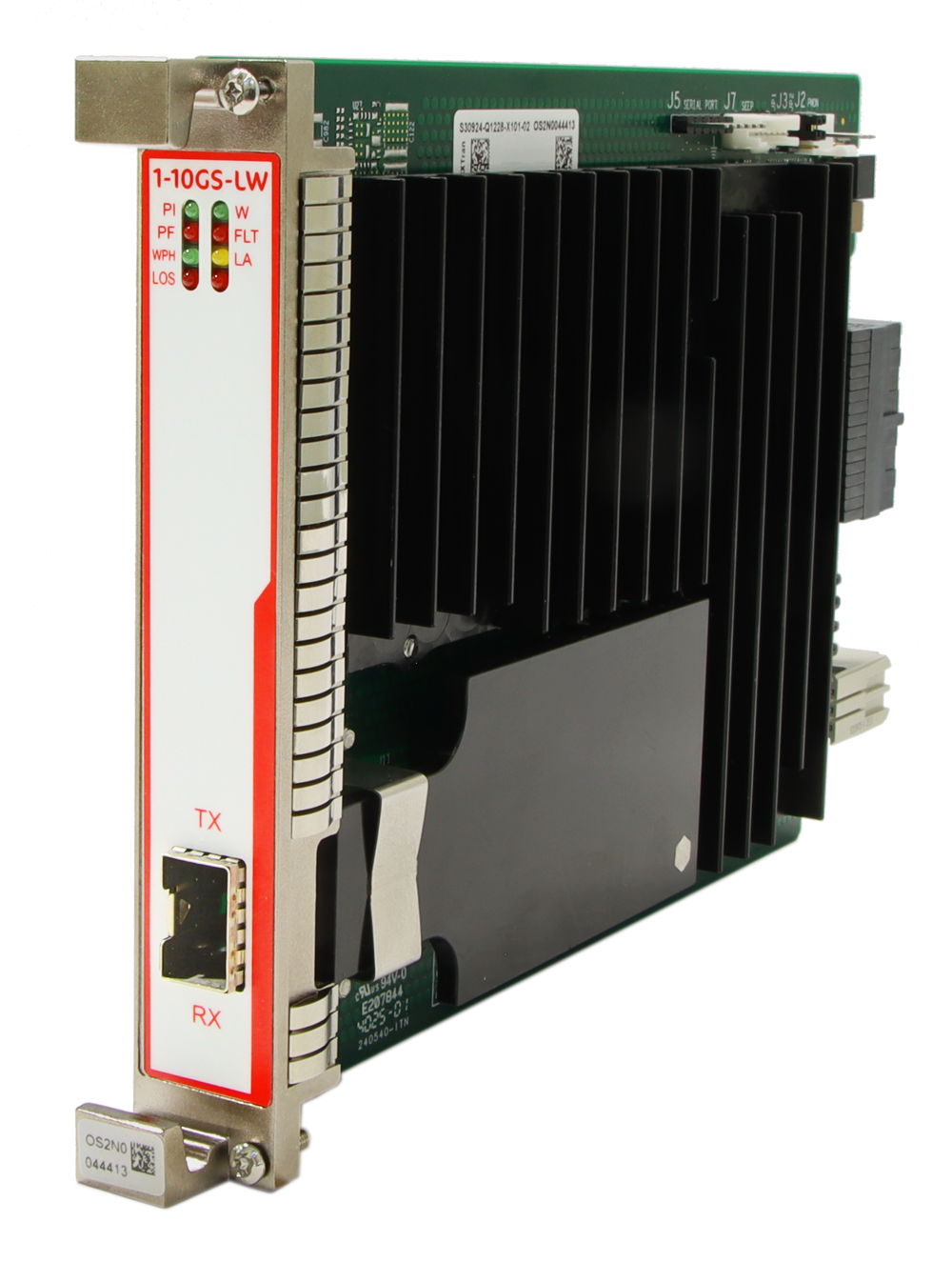

Numéro de produit: 1-10GS-LW

Interface Ethernet 10G - Module d'interface XTran avec 1 port LAN/WAN SFP+ 10 Gigabit

Le module d'interface 1-10GS-LW (=IFM) prend en charge l'Ethernet 10 Gigabit selon la norme IEEE 802.3ae-2002 avec un facteur de forme SFP+. Cette norme spécifie des liaisons point à point en duplex intégral. Cette norme prévoit également deux types de PHY : LAN PHY et WAN PHY. Ce module fournit un port LAN/WAN optique de 10 Gbit/s sur le panneau avant (LAN = Réseau local ; WAN = Réseau étendu) et est configurable via TXCare (=XTran Management System). 1-10GS-LW fait référence à « 1 port – 10 Gigabit SFP+ – LAN WAN ».

  • Disponibilité:
    Mondial
  • Statut:
    Actif
1-10GS-LW
5 de 5

Spécifications

Expand All

Nom

S30924-Q1228-X101

Type de port et quantité

1 port SFP (fibre optique) : 10GE+

Mode port

LAN, WAN

Tension de fonctionnement

+12V

Consommation d’énergie

Mesuré à 25°C /77° F, avec transport de données : 8 W

Contrôle du trafic & Sécurité

Suivi des ports ; HQoS (files d'attente étendues) : uniquement sur les ports WAN des nœuds d'agrégation ; e-Tree (ports LAN) ; Contrôle des tempêtes ; protection BPDU ; ACL IP (1 règle max.) ; ACL MAC (1 règle max.) ; MAC persistante ; limite MAC ; table MAC statique

Synchronisation

Sync-E ; PTP IEEE 1588v2 (Protocole de temps de précision) : en tant qu’horloge transparente

Caractéristiques matérielles

LAG (ports LAN uniquement dans les nœuds d'agrégation) ; SFP intelligents

Interaction de protocole

BIG (Protection d'isolation du réseau dorsal) sur RGERP ; double point d'ancrage ; RGERP, MRP ; interaction STP

Fonctionnalités de test et de débogage &

Mesure des pertes (LM) (dans les nœuds d'agrégation) ; Mesure du délai (DM) (dans les nœuds d'agrégation) ; Test de ping du tunnel ; traceroute du tunnel ; mise en miroir des ports ; surveillance des adresses MAC

Fonctionnalités L2 & L3

LLDP

Chiffrement

MACSec

Services configurables

Ethernet ; serveur de port série : Client/serveur TCP externe ; voIP

MTBF (Telcordia SR-332 Numéro 4) @ 25°C

238 Years

Plage de température de fonctionnement

Avec XT-1104-A, XT-2206-A, XT-2209-A, XT-2210-A (nœuds d'agrégation) : -30 à 65 °C (-22 à 149 °F) ; avec XT-2215-A (nœuds centraux) : -20 à 55 °C (-4 à 131 °F)° +°C ° °° +°C ° °

Plage de température de stockage

-30 à 75 (-22 à 167 °F)° +°C ° °

Humidité relative (sans condensation)

0-95 %

Largeur totale

20.32 mm

Hauteur totale

126 mm

Profondeur totale

195 mm

Poids

0.37 kg

Norme de base

CE, EN 55032:2015 + A11:2020, EN IEC 61000-3-2:2019, EN 61000-3-3:2013 + A2 :2021, EN 55035:2017 + A11:2020, EN CEI 61000-6-1:2019, EN CEI 61000-6-2:2019, EN CEI 61000-6-3:2021, EN CEI 61000-6-4:2019

Sécurité des équipements de contrôle industriels

EN 62368-1:2014

Services publics d'électricité

EN 61000-6-5:2015, EN 61850-3:2014 (§6.7), IEEE 1613-2009 (§4), IEEE1613-2013 (clause 5,7,8,9,10)

Transport

FR 50121-4:2016 + A1:2019

Garantie

Standard 1 an (prolongation possible)

Accessoires à commander séparément

Kit d'adaptateur d'interface pour nœuds centraux : C30965-A9550-D16

Documentation relative aux produit

Disponible via le portail Belden Solutions

Certificats

Disponible via le portail Belden Solutions

Téléchargement de logiciels

Disponible via le portail Belden Solutions

Mise à jour et révision

Numéro de révision : 0.23 Date de révision : 27-04-2026

Mise à jour et révision

Numéro de révision : 0.23 Date de révision : 27-04-2026
