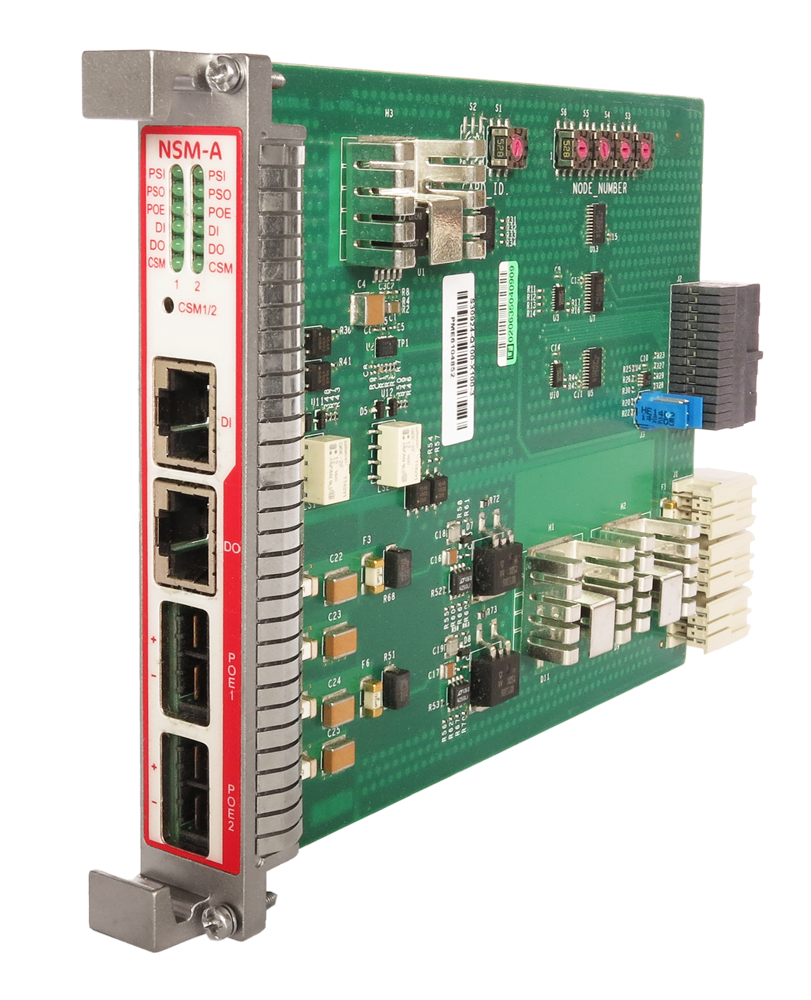

Numéro de produit: NSM A

Module de support de nœud XTran avec 2 contacts de sortie, 2 contacts d'entrée pour TXCare et 2 entrées d'alimentation PoE

Le NSM-A (Node Support Module) est requis dans chaque nœud XTran et offre via son panneau avant des fonctionnalités telles que : l'indication d'état des PSU et des CSM, l'état et la connexion des E/S numériques, l'état et la connexion des entrées d'alimentation PoE (redondantes) et une commutation manuelle du CSM actif via un bouton-poussoir caché. Le numéro de nœud peut être défini via des commutateurs DIP rotatifs sur la carte. Le NSM communique uniquement avec le CSM actif au sein de son nœud, n'utilise pas la bande passante XTran, peut être remplacé et est remplaçable à chaud.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
NSM A
5 de 5

Spécifications

Expand All

Catégorie de produits

Module de support de nœud

Nom

S30924-Q100-X101

Type de port et quantité

2x RJ-45 pour DI/DO ; 2x PoE

Tension de fonctionnement

+12V

Consommation d’énergie

3W

Divers

Oui : 802.3af (PoE) & 802.3at (PoE+)

MTBF (Telcordia SR-332 Numéro 4) @ 25°C

786 Years

Plage de température de fonctionnement

Avec XT-1104-A, XT-2206-A, XT-2209-A, XT-2210-A (nœuds d'agrégation) : -30 à 65 °C (-22 à 149 °F) ; avec XT-2215-A (nœuds centraux) : -20 à 55 °C (-4 à 131 °F)° +°C ° °° +°C ° °

Plage de température de stockage

-30 à 75 (-22 à 167 °F)° +°C ° °

Humidité relative (sans condensation)

0-95 %

Largeur totale

20.32 mm

Hauteur totale

126 mm

Profondeur totale

195 mm

Poids

0.21 kg

Norme de base

CE, EN 55032:2015 + A11:2020, EN IEC 61000-3-2:2019, EN 61000-3-3:2013 + A2 :2021, EN 55035:2017 + A11:2020, EN CEI 61000-6-1:2019, EN CEI 61000-6-2:2019, EN CEI 61000-6-3:2021, EN CEI 61000-6-4:2019

Sécurité des équipements de contrôle industriels

EN 62368-1:2014

Services publics d'électricité

EN 61000-6-5:2015, EN 61850-3:2014 (§6.7), IEEE 1613-2009 (§4), IEEE1613-2013 (clause 5,7,8,9,10)

Transport

FR 50121-4:2016 + A1:2019

Garantie

Standard 1 an (prolongation possible)

Documentation relative aux produit

Disponible via le portail Belden Solutions

Téléchargement de logiciels

Disponible via le portail Belden Solutions

Mise à jour et révision

Numéro de révision : 0.29 Date de révision : 27-04-2026

Mise à jour et révision

Numéro de révision : 0.29 Date de révision : 27-04-2026
