Numéro de produit: XTR-2124-A

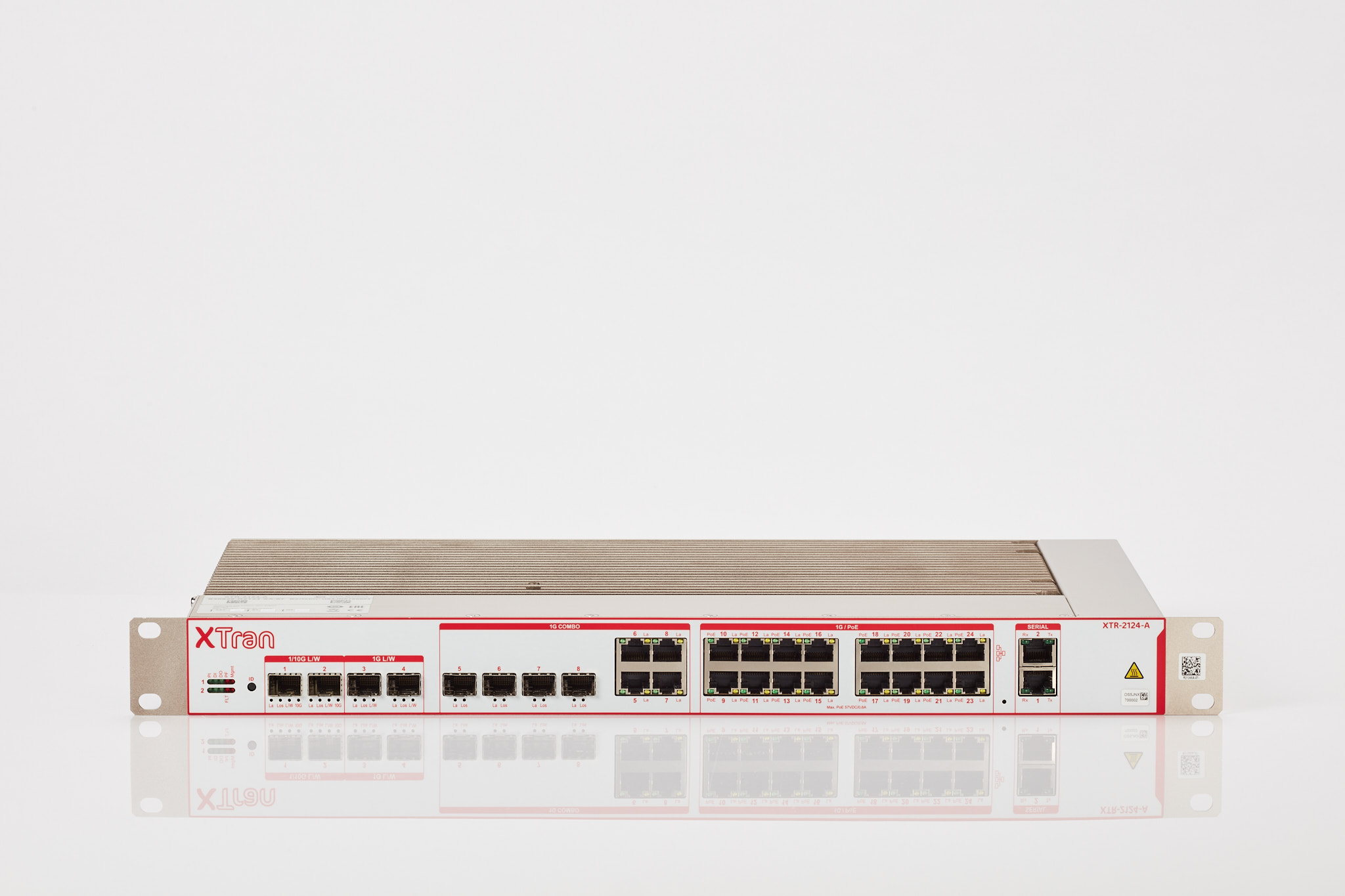

Nœud Xtran monté en rack avec 24 ports

Le XTR-2124-A est un périphérique réseau haute densité de ports monté en rack qui fait partie de la famille de produits XTran. Il combine le transport MPLS-TP sur le réseau principal avec des fonctionnalités de couche 2 et de couche 3 sur les ports d'accès Ethernet dans un boîtier industriel IP20 intégré pouvant être monté en rack 19". Le XTR-2124-A offre un total de 24 ports Ethernet et 2 ports série. Le nœud d'accès XTran possède une conception robuste et est conforme aux normes CEM. Les nœuds XTR-2124-A peuvent être utilisés pour construire un réseau autonome, ou ils peuvent être utilisés comme réseau d'accès MPLS en combinaison avec des nœuds XTran Core et Aggregation modulaires.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
XTR-2124-A
5 de 5

Spécifications

Expand All

Catégorie de produits

Nœud d'accès

Nom

S30926-R2124-XA

Type de port et quantité

Ports LAN/WAN (MPLS-TP) : 2 ports SFP 1/10 Gbit/s+ (port 1 & 2) (optique), 2 ports SFP 1 Gbit/s (port 3) & 4) (optique/électrique) ; Ports LAN (L2/L3) : 4 ports combo RJ-45/SFP 1 Gbps (ports 5 à 8) (optique/électrique), 16 ports 100/1000TX RJ-45 avec PoE/PoE+ (port 9 - 24)

BLÊME

Port 1& 2 : SFP 1/10 Gbit/s+, Port 3 & 4 : SFP 1 Gbit/s

Série

2 ports série RJ-45 (RS232/422/485), série asynchrone sur Ethernet RS232 : Rx, Tx, RTS, CTS, GND, RS422/485 : Rx, Tx.

Emplacement pour carte SD

1 emplacement : permet un remplacement facile sur le terrain

Entrée numérique

Deux entrées numériques (=DI), pour détecter un contact libre de potentiel ouvert ou fermé.

Topologie en ligne - /étoile

tout

Tension de fonctionnement

Alimentation redondante : 24-57VDC (Imax 10A). Le fonctionnement PoE nécessite une tension d'entrée de nœud de 44 à 57 V CC.+ Le fonctionnement nécessite une tension d'entrée de nœud de 50 à 57 V CC.

Consommation d’énergie

&60 W (hors alimentation PoE) Puissance PoE maximale+ Puissance = 400 W pour 16 ports, avec un maximum de 30 W par port

Commutation

Commutation de protection inférieure à 50 ms dans toutes les topologies de réseau (MPLS-TP) , 64 Gbit/s non bloquants , 95 Mpps (débit de couche 2) , MTU jusqu'à 9 ko , 32 000 adresses MAC , 4 000 entrées multicast de couche 2 , 2 000 VFI , 4 000 entrées MPLS , Prise en charge matérielle BFD

Administration

DCN préconfiguré et configuré automatiquement pour la gestion, gestion SNMP v3 complète (sans interface de ligne de commande), port de gestion sur chaque module CSM, 2 contacts d'entrée permettant le transfert des alarmes locales vers la plateforme TXCare, 2 contacts de sortie pour le déclenchement local des alarmes, mémoire amovible facilitant le remplacement du CSM sur site, OAM matériel pris en charge, commutation de protection automatique via BFD, ping et traçage LSP via BFD, surveillance des performances basée sur la norme Y.1731 (perte et délai).

Diagnostic

Capacités de surveillance avancées basées sur les améliorations OAM MPLS-TP

Sécurité

Chiffrement des communications de gestion SNMP v3, liste de contrôle d'accès (ACL) basée sur l'adresse IP, limitation du nombre d'adresses MAC autorisées par VLAN, conversion des adresses MAC apprises en adresses statiques et désactivation de l'apprentissage des adresses MAC, authentification IEEE 802.1x, authentification Radius sur TXCare NMS (connexion), chiffrement des données de configuration sur carte SD, chiffrement MACSec sur la liaison WAN &

Routage

VRF (Routage et transfert virtuels), VRRP (Protocole de redondance des routeurs virtuels), Routage statique (routes statiques configurées via TXCare NMS), Routage dynamique (protocole de routage OSPF), Routage multicast (PIM-SM), Interrogateur IGMP, Relais DHCP

Commutation et transfert MPLS

2 000 VFI , 4 000 entrées multicast de couche 2 , 4 000 entrées MPLS , 32 000 adresses MAC , 95 Mpps (débit de couche 2) , Prise en charge matérielle BFD , MTU jusqu’à 9 000 , 64 Gbp non bloquant , Commutation de protection inférieure à 50 ms dans toutes les topologies de réseau (MPLS-TP)

Qualité de service (QoS)

Les VLAN de service peuvent être mappés sur un pseudowire dédié avec une gestion stricte du trafic, une priorité VLAN basée sur la norme IEEE 802.1p, une gestion de la priorité DSCP basée sur la valeur DSCP du paquet IP, 8 files d'attente par port pour les ports LAN (ports 5 à 24) et un planificateur hiérarchique pour les ports WAN (ports 1 à 4) avec priorité stricte et équilibrage de charge pondéré (Round Robin). La gestion du trafic sur le réseau MPLS inclut la bande passante, la taille des rafales et la priorité.

Service MPLS-TP

Service point à point E-LINE (VPWS), VPN de couche 2 E-LAN, multipoint (VPLS), VPN de couche 3 L3VPN, anneau logique Ethernet (ERPSv2), communication multipoint E-TREE autorisée uniquement entre la racine et les feuilles, 1:1, anneaux logiques ERP (commutation de protection 50 ms) Schémas de protection&

Logiciel d'administration

Le XTR-2124-A peut être entièrement géré via le système de gestion de réseau TXCare. Lorsque le XTR-2124-A est utilisé comme réseau autonome, le serveur TXCare peut être connecté au port de gestion de l'un des nœuds (port Ethernet 10) pour permettre une gestion centralisée. TXCare prend en charge un déploiement réseau convivial et rapide. Prise en charge par la configuration automatique des fonctionnalités DCN et OAM pour une surveillance continue avec SNMP v3

MTBF (Telcordia SR-332 Numéro 4) @ 25°C

63.8 Years

Plage de température de fonctionnement

-30°C à + 65°C (-22° F à + 149° F)

Note

Le démarrage à froid est possible à -20/-4 °F°C°

Plage de température de stockage

-30 à 75 (-22 à 167 °F)° +°C ° °

Humidité relative (sans condensation)

0-95 %

Largeur totale

482.6 mm

Hauteur totale

43.5 mm

Profondeur totale

262 mm

Poids

4.14 kg

Type de montage

19 po

Refroidissement par ventilateur

Non

Indice de protection IP

IP20

Norme de base

CE, EN 55032:2015 + A11:2020, EN IEC 61000-3-2:2019, EN 61000-3-3:2013 + A2 :2021, EN 55035:2017 + A11:2020, EN CEI 61000-6-1:2019, EN CEI 61000-6-2:2019, EN CEI 61000-6-3:2021, EN CEI 61000-6-4:2019

Sécurité des équipements de contrôle industriels

EN 62368-1:2014

Services publics d'électricité

EN 61000-6-5:2015, EN 61850-3:2014 (§6.7), IEEE 1613-2009 (§4), IEEE1613-2013 (clause 5,7,8,9,10)

Sous-station

IEEE1613, EN 61850-3

Transport

FR 50121-4:2016 + A1:2019

Garantie

Standard 1 an (prolongation possible)

Accessoires à commander séparément

Alimentation DIN 100-264VAC/88-180VDC 106W@65°C (XTR sans PoE) : V30812-A5020-A117 ; alimentation DIN 90-264 V CA / 88-180 V CC 228 W à 65 Hz°C (XTR avec PoE) : V30812-A5020-A118 ; alimentation DIN 85-264 V CA / 88-180 V CC 420 W à 65 Hz°C (XTR avec PoE) : V30812-A5020-A119 ; carte mémoire microSD (16 Go, classe 10, UHS-I) : V30812-A6073-C3

Documentation relative aux produit

Disponible via le portail Belden Solutions

Certificats

Disponible via le portail Belden Solutions

Téléchargement de logiciels

Disponible via le portail Belden Solutions

Mise à jour et révision

Numéro de révision : 0.48 Date de révision : 27-04-2026

Mise à jour et révision

Numéro de révision : 0.48 Date de révision : 27-04-2026
