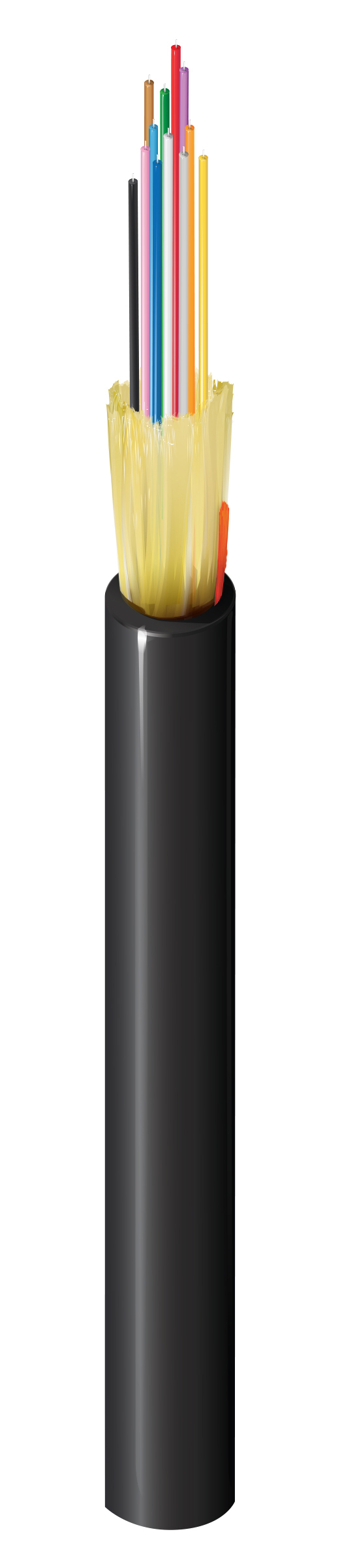

Numéro de produit: FD1D012L9

Distribution intérieure/extérieure tampon étanche OM1 12 fibres LSZH/OFNR non unitisé

Câble de distribution FX intérieur/extérieur, à gaine serrée, OM1, 12 fibres, LSZH/OFNR, non unifié, gaine noire

  • Disponibilité:
    Mondial
  • Statut:
    Actif
FD1D012L9
5 de 5

Spécifications

Expand All

Catégorie de produits

Câble de distribution en fibre

Applications recommandées

Réseau principal

Type de fibre

OM1

Diamètre de noyau de la fibre

62.5/125 µm

Diamètre de fibre

250 µm

Diamètre du tampon de fibre

900 µm

Nombre de fibres

12

Code couleur de la fibre

TIA-598-D

Élément de résistance

Fils d'aramide hydrofuges

Matériau de la gaine

LSZH – Low Smoke Zero Halogen (retardateur de flamme)

Nom. Diamètre

6,6 mm (0,260) po

Couleur de la gaine extérieure

Noir

Gaine extérieure avec fil de déchirement

1

Caractéristiques optiques

Wavelength 850 nm 1300 nm
Max. Attenuation 3.5 dB/km 1.25 dB/km
10 Gigabit Ethernet Performance 33 m --
Min. Overfilled Launch (OFL) Bandwidth 200 MHz.km 500 MHz.km

Rayon de courbure minimal pendant l’installation

15x diamètre extérieur du câble

Rayon de courbure minimal pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

660 N (150 lbf)

Résistance à la traction maximale pendant le fonctionnement

200 N (45 lbf)

Résistance à l'écrasement

220 N/cm

Poids câble en vrac

26 lbs/kft (39 kg/km)

Plage de température d'installation

-10°C à +60°C

Plage de température de fonctionnement

-40°C à +70°C

Plage de température de stockage

-40°C à +70°C

Environnement compatible

Intérieur/extérieur, résistance à la lumière, enfouissement

Durabilité

Proposition 65 de la Californie, Objectif produit™, Déclaration environnementale de produit (DEP) disponible

Inflammabilité/réaction au feu

UL 1666, UL 1685, FT4

Conformité NEC / UL

OFNR-ST1

Conformité CEC / C(UL)

OFNR-ST1

Conformité ICEA

S-104-696

Conformité aux directives européennes

Directive UE 2015/863/UE (amendement RoHS 2, REACH, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE), REACH : 2020-01-16

Mise à jour et révision

Numéro de révision : 0.52 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.52 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur UPC
FD1D012L9 Noir 612825380955
