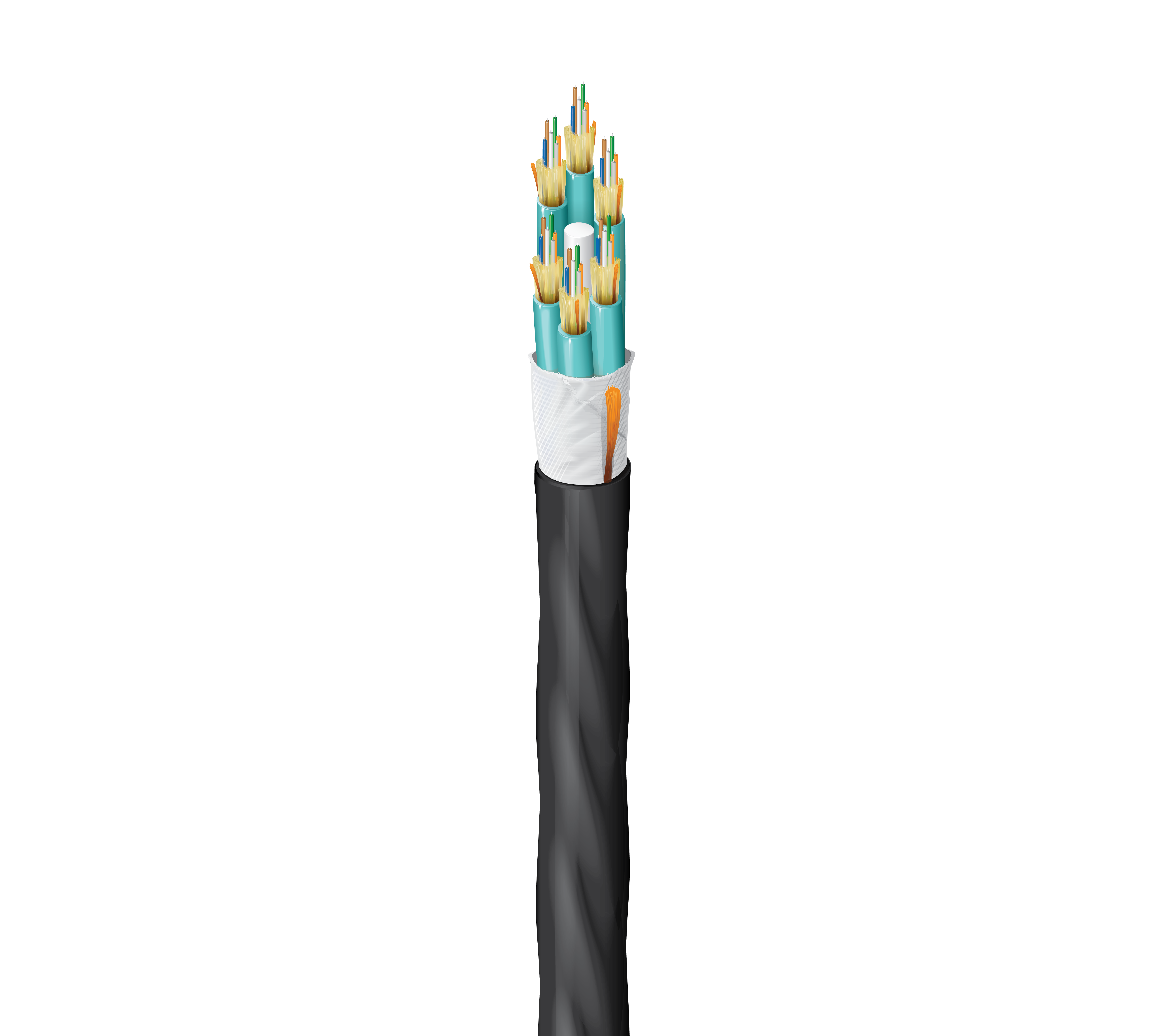

Numéro de produit: FD3D036PJ

Distribution OM3 Plenum intérieur/extérieur 36 fibres

FX Intérieur/Extérieur OM3 Distribution tampon étanche 36 fibres sous-unités OFNP (6F) gaine noire

  • Disponibilité:
    Mondial
  • Statut:
    Actif
FD3D036PJ
5 de 5

Spécifications

Expand All

Catégorie de produits

Câble de distribution en fibre

Applications recommandées

Réseau principal

Type de fibre

OM3

Diamètre de noyau de la fibre

50/125 µm

Matériau tampon de fibre

PVC – Chlorure de polyvinyle

Diamètre du tampon de fibre

900 µm

Nombre de fibres

36

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

6

Fibres par sous-unité

6

Diamètre sous-unité

4,6 mm (0,180) po

Couleur de la sous-unité

Aqua

Éléments de résistance des sous-unités de fibre

Fils d'aramide imperméables à l'eau

Type d’élément de résistance centrale

GPR surgainé

Matériau d’emballage principal

Ruban en nomex étanche

Blocage de l’eau du noyau du câble

Ruban d'étanchéité

Matériau de la gaine

PVC – Chlorure de polyvinyle

Nom. Diamètre

16,1 mm (0,632) po

Couleur de la gaine extérieure

Noir

Gaine extérieure avec fil de déchirement

1

Caractéristiques optiques

Wavelength 850 nm 1300 nm
Max. Attenuation 3.0 dB/km 1.0 dB/km
1 Gigabit Ethernet Performance 1000 m 550 m
10 Gigabit Ethernet Performance 300 m --
Min. Effective Modal Bandwidth (EMB) 2000 MHz.km --
Min. Overfilled Launch (OFL) Bandwidth 1500 MHz.km 500 MHz.km

Rayon de courbure minimal pendant l’installation

15x diamètre extérieur du câble

Rayon de courbure minimal pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

2670 N (600 lbf)

Résistance à la traction maximale pendant le fonctionnement

800 N (180 lbf)

Résistance à l'écrasement

220 N/cm

Poids câble en vrac

138 lbs/kft (206 kg/km)

Plage de température d'installation

0°C à +60°C

Plage de température de fonctionnement

-40°C à +70°C

Plage de température de stockage

-40°C à +70°C

Environnement compatible

Intérieur/extérieur, résistance à la lumière, enfouissement

Durabilité

Proposition 65 de la Californie, Objectif produit™, Déclaration environnementale de produit (DEP) disponible

Inflammabilité/réaction au feu

OFNP, FT6

Conformité ICEA

S-104-696

Conformité aux directives européennes

Directive UE 2015/863/UE (amendement RoHS 2, REACH, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE), REACH : 2020-01-16

Mise à jour et révision

Numéro de révision : 0.84 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.84 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation UPC
FD3D036PJ Noir Bobine 612825374442
