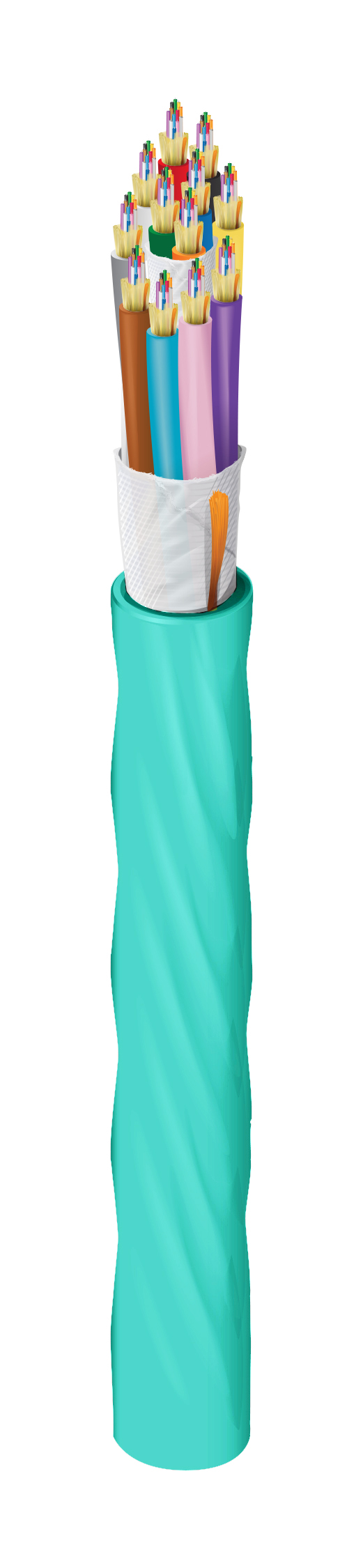

Numéro de produit: FD4D144LKA

Colonne montante intérieure/extérieure OM4 Distribution 144 fibres

FX intérieur/extérieur OM4 distribution tampon étanche sous-unités 144 fibres LSZH (12F) gaine aqua

  • Disponibilité:
    Mondial
  • Statut:
    Actif
FD4D144LKA
  • FD4D144LKA
1 de 1

Spécifications

Expand All

Catégorie de produits

Câble de distribution en fibre

Applications recommandées

Réseau principal

Type de fibre

OM4

Diamètre de noyau de la fibre

50/125 µm

Matériau tampon de fibre

LSZH - low smoke zero halogen (peu de fumées, zéro halogène)

Diamètre du tampon de fibre

900 µm

Nombre de fibres

144

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

12

Fibres par sous-unité

12

Diamètre sous-unité

5,8 mm (0,230) po

Couleur de la sous-unité

Aqua

Éléments de résistance des sous-unités de fibre

Fils d'aramide imperméables à l'eau

Type d’élément de résistance centrale

GRP

Matériau d’emballage principal

Bande d'étanchéité

Blocage de l’eau du noyau du câble

Ruban d'étanchéité

Matériau de la gaine

LSZH – Low Smoke Zero Halogen (retardateur de flamme)

Nom. Diamètre

27,9 mm (1,100) po

Couleur de la gaine extérieure

Noir

Gaine extérieure avec fil de déchirement

1

Caractéristiques optiques

Wavelength 850 nm 1300 nm
Max. Attenuation 3.0 dB/km 1.0 dB/km
1 Gigabit Ethernet Performance 1100 m 550 m
10 Gigabit Ethernet Performance 550 m --
Min. Effective Modal Bandwidth (EMB) 4700 MHz.km --
Min. Overfilled Launch (OFL) Bandwidth 3500 MHz.km 500 MHz.km

Rayon de courbure minimal pendant l’installation

15x diamètre extérieur du câble

Rayon de courbure minimal pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

2670 N (600 lbf)

Résistance à la traction maximale pendant le fonctionnement

800 N (180 lbf)

Résistance à l'écrasement

220 N/cm

Poids câble en vrac

377 lbs/kft (562 kg/km)

Plage de température d'installation

-10°C à +60°C

Plage de température de fonctionnement

-40°C à +70°C

Plage de température de stockage

-40°C à +70°C

Environnement compatible

Intérieur/extérieur, résistance à la lumière, enfouissement

Durabilité

Proposition 65 de la Californie, Objectif produit™

Inflammabilité/réaction au feu

OFNR, FT4

Conformité ICEA

S-104-696

Conformité aux directives européennes

Directive UE 2015/863/UE (amendement RoHS 2, REACH, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE), REACH : 2020-01-16

Mise à jour et révision

Numéro de révision : 0.90 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.90 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation UPC
FD4D144LKA Aqua Bobine 612825368144
