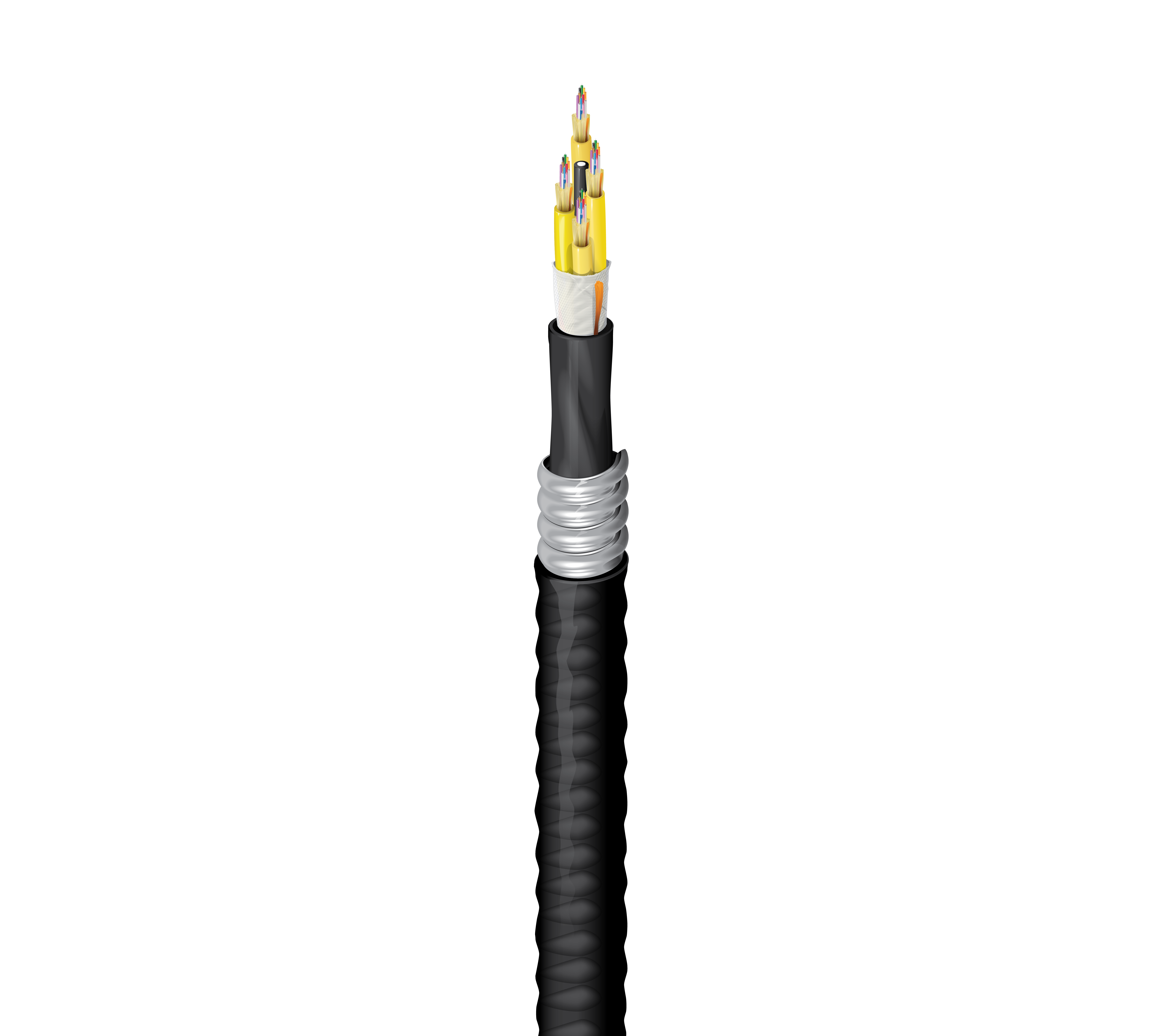

Numéro de produit : FDSD048AK

Plénum intérieur, OS2, distribution, 48 fibres, armure imbriquée en aluminium

FX intérieur/extérieur, OS2, distribution, structure serrée, 48 fibres OFCP, armure imbriquée en aluminium, sous-unités (12F), gaine noire

  • Disponibilité:
    Mondial
  • Statut:
    Actif
FDSD048AK
  • FDSD048AK
1 sur 1

Spécifications

Développer tout

Catégorie de produits

Câble de distribution en fibre

Applications recommandées

Réseau principal

Type de fibre

OS2

Diamètre de noyau de la fibre

8,2/125 µm

Matériau tampon de fibre

PVC – Chlorure de polyvinyle

Diamètre du tampon de fibre

900 µm

Nombre de fibres

48

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

4

Fibres par sous-unité

12

Diamètre sous-unité

5,6 mm (0,220 po)

Couleur de la sous-unité

Jaune

Éléments de résistance des sous-unités de fibre

Fils d'aramide imperméables à l'eau

Type d’élément de résistance centrale

GPR surgainé

Matériau d’emballage principal

Ruban en nomex étanche

Blocage de l’eau du noyau du câble

Ruban d'étanchéité

Matériel

PVC – Chlorure de polyvinyle

Diameter@InnerJacket1 nominale (cnv)

15,8 mm (0,623 po)

Couleur

Noir

Nombre de cordons de déchirement de gaine intérieure

1

Type d'armure et matériau

AIA – Armure imbriquée en aluminium

Matériau de la gaine

PVC – Chlorure de polyvinyle

Diamètre nominale

24,8 mm (0,976 po)

Couleur de la gaine extérieure

Noir

Caractéristiques optiques

Longueur d'onde 1310 nm 1550 nm
Atténuation max. 0,50 dB/km 0,50 dB/km
Diamètre du champ de mode 9.2 µm 10.4 µm
Performance 1 Gigabit ethernet 5,000 m --
Performance 10 Gigabit ethernet 10,000 m 50,000 m

Rayon de courbure minimal pendant l’installation

20 câbles OD

Rayon de courbure minimal pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

2670 N (600 lbf)

Résistance à la traction maximale pendant le fonctionnement

800 N (180 lbf)

Résistance à l'écrasement

440 N/cm

Poids câble en vrac

293 lbs/kft (435 kg/km)

Plage de température d'installation

0 °C à + 60 °C

Plage de température de fonctionnement

-40° C à +70° C

Plage de température de stockage

-40° C à +70° C

Environnement compatible

Intérieur/extérieur, résistance à la lumière, enfouissement

Durabilité

CA Prop 65, produit Lens™, Déclaration environnementale de produit (EPD) disponible

Inflammabilité/réaction au feu

OFCP, FT6

Conformité ICEA

S-104-696

Conformité aux directives européennes

Directive UE 2015/863/UE (amendement RoHS 2, REACH, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE), REACH : 2020-01-16

Mise à jour et révision

Numéro de révision : 0.115 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.115 Date de révision : 07-09-2025


Signaler une erreur

Références des pièces

Article n° Couleur Type de présentation UPC
FDSD048AK Noir Bobine 612825369165
