Product Number: FDSD048PK

Plénum intérieur/extérieur OS2 Distribution 48 fibres

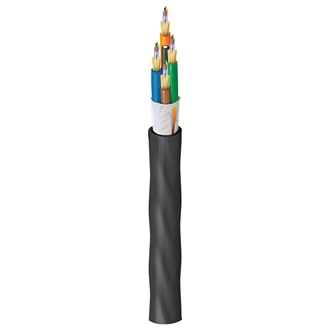

FX Intérieur/Extérieur OS2 Distribution tampon étanche 48 fibres sous-unités OFNP (12F) gaine noire

  • Availability:
    Mondial
  • Global inventory:
    Disponible
FDSD048PK
  • FDSD048PK
1 of 1
  • Spécifications
  • Part numbers
  • Ressources

Spécifications

Signaler une erreur

Catégorie de produits

Câble de distribution en fibre

Applications recommandées

Réseau principal

Type de fibre

OS2

Diamètre de noyau de la fibre

8,2/125 µm

Matériau du tampon

PVC – Chlorure de polyvinyle

Diamètre du tampon

900 µm

Nombre de fibres

48

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

4

Fibres par sous-unité

12

Diamètre sous-unité

5,6 mm (0,220 po)

Couleur de la sous-unité

Jaune

Éléments de résistance de la sous-unité

Fils d'aramide imperméables à l'eau

Élément de résistance centrale

GPR surgainé

Revêtement du noyau

Ruban en nomex étanche

Blocage de l'eau au niveau du noyau du câble

Ruban d'étanchéité

Matériau de la gaine

PVC – Chlorure de polyvinyle

Diamètre nominale

15,8 mm (0,623 po)

Couleur

Noir

Nombre de cordelettes

1

Caractéristiques optiques

Longueur d'onde 1310 nm 1550 nm
Atténuation max. 0,50 dB/km 0,50 dB/km
Diamètre du champ de mode 9.2 µm 10.4 µm
Performance 1 Gigabit ethernet 5,000 m --
Performance 10 Gigabit ethernet 10,000 m 50,000 m

Rayon de courbure minimum pendant l'installation

15 câbles OD

Rayon de courbure minimum pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

2670 N (600 lbf)

Résistance à la traction maximale pendant le fonctionnement

800 N (180 lbf)

Résistance à l'écrasement

220 N/cm

Poids câble en vrac

129 lbs/kft (192 kg/km)

Plage de température d'installation

0 °C à + 60 °C

Plage de température de fonctionnement

-40° C à +70° C

Plage de température de stockage

-40° C à +70° C

Environnement compatible

Intérieur/extérieur, résistance à la lumière, enfouissement

Durabilité

CA Prop 65, produit Lens™, Déclaration environnementale de produit (EPD) disponible

Inflammabilité/réaction au feu

OFNP, FT6

Conformité ICEA

S-104-696

Conformité aux directives européennes

Directive UE 2015/863/UE (amendement RoHS 2, REACH, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE), REACH : 2020-01-16

Mise à jour et révision

Numéro de révision : 0.228 Date de révision : 09-11-2022

Mise à jour et révision

Numéro de révision : 0.228 Date de révision : 09-11-2022

Références des pièces

Article n° Couleur Type de présentation UPC
FDSD048PK Noir Bobine 612825367703
