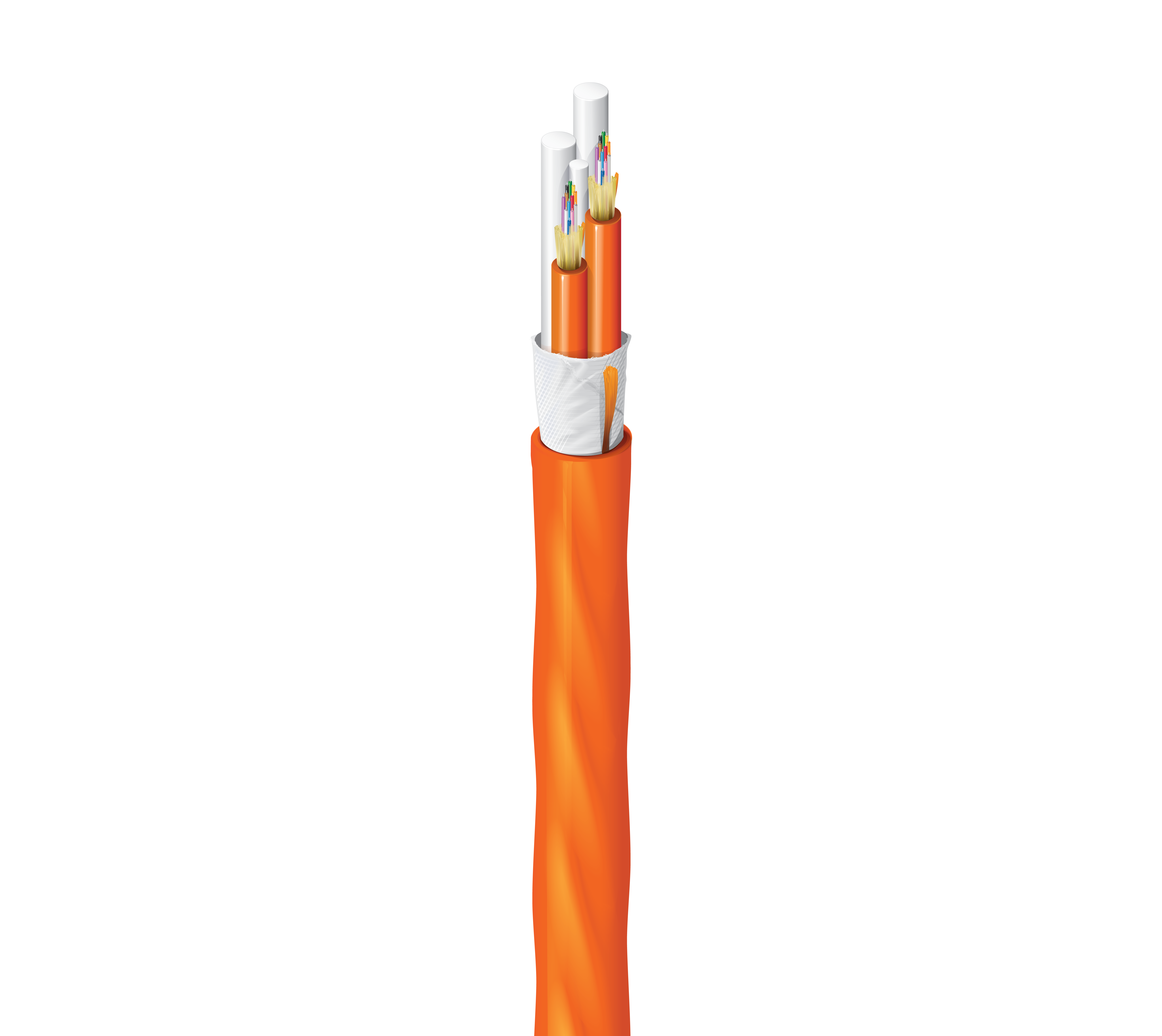

Numéro de produit: FI1D024PK

Plénum intérieur OM1 distribution 24 fibres

FX intérieur OM1 distribution tampon étanche 24 fibres OFNP sous-unités (12F) gaine orange

  • Disponibilité:
    Mondial
  • Statut:
    Actif
FI1D024PK
  • FI1D024PK
1 de 1

Spécifications

Expand All

Catégorie de produits

Câble de distribution en fibre

Applications recommandées

Réseau principal

Type de fibre

OM1

Diamètre de noyau de la fibre

62.5/125 µm

Matériau tampon de fibre

PVC – Chlorure de polyvinyle

Diamètre du tampon de fibre

900 µm

Nombre de fibres

24

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

2

Fibres par sous-unité

12

Diamètre sous-unité

5,6 mm (0,220) po

Couleur de la sous-unité

Orange

Éléments de résistance des sous-unités de fibre

Fils d'aramide

Type d’élément de résistance centrale

GRP

Matériau d’emballage principal

Ruban Nomex

Matériau de la gaine

PVC – Chlorure de polyvinyle

Nom. Diamètre

14,2 mm (0,56) po

Couleur de la gaine extérieure

Orange

Gaine extérieure avec fil de déchirement

1

Caractéristiques optiques

Wavelength 850 nm 1300 nm
Max. Attenuation 3.5 dB/km 1.25 dB/km
1 Gigabit Ethernet Performance 300 m 550 m
10 Gigabit Ethernet Performance 33 m --
Min. Restricted Mode Launch  220 MHz.km 500 MHz.km
Min. Overfilled Launch (OFL) Bandwidth 200 MHz.km 500 MHz.km

Rayon de courbure minimal pendant l’installation

15x diamètre extérieur du câble

Rayon de courbure minimal pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

1320 N (300 lbf)

Résistance à la traction maximale pendant le fonctionnement

400 N (90 lbf)

Résistance à l'écrasement

100 N/cm

Poids câble en vrac

82 lbs/kft (123 kg/km)

Plage de température d'installation

0°C à +60°C

Plage de température de fonctionnement

0°C à +70°C

Plage de température de stockage

-40°C à +70°C

Environnement compatible

Intérieur

Durabilité

Proposition 65 de la Californie, Objectif produit™

Inflammabilité/réaction au feu

OFNP, FT6

Conformité ICEA

S-83-596

Conformité aux directives européennes

Directive UE 2015/863/UE (amendement RoHS 2, REACH, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE), REACH : 2020-01-16

Mise à jour et révision

Numéro de révision : 0.84 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.84 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation UPC
FI1D024PK Orange Bobine 612825373643
