Numéro de produit: FI2D048AK

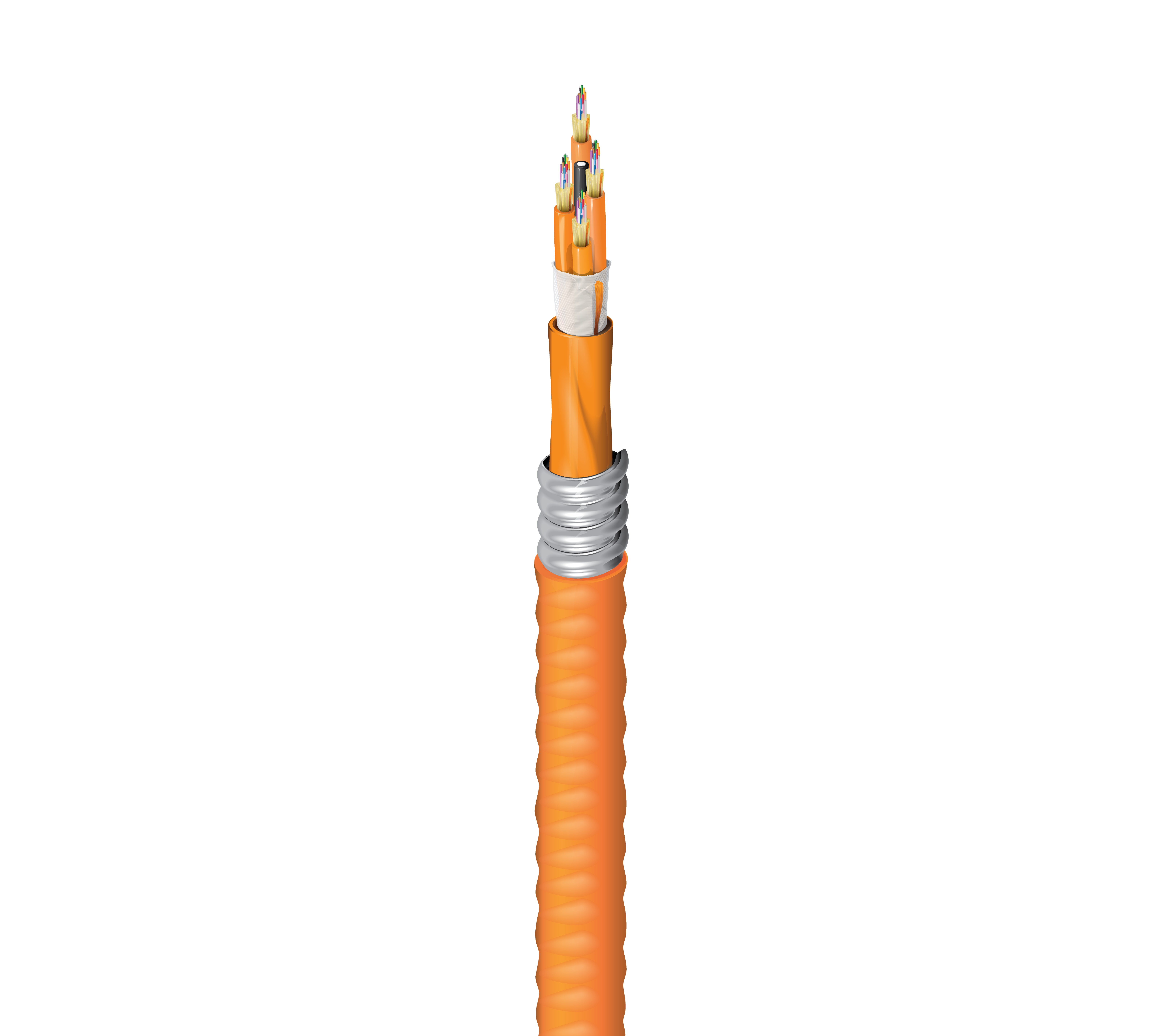

Plénum intérieur OM2 Distribution 48 fibres aluminium entrelacées

FX intérieur, OM2, distribution, structure serrée, 48 fibres OFCP, armure imbriquée en aluminium, sous-unités (12F), gaine orange

  • Disponibilité:
    Mondial
  • Statut:
    Actif
FI2D048AK
5 de 5

Spécifications

Expand All

Catégorie de produits

Câble de distribution en fibre

Applications recommandées

Réseau principal

Type de fibre

OM2

Diamètre de noyau de la fibre

50/125 µm

Matériau tampon de fibre

PVC – Chlorure de polyvinyle

Diamètre du tampon de fibre

900 µm

Nombre de fibres

48

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

4

Fibres par sous-unité

12

Diamètre sous-unité

5,6 mm (0,220) po

Couleur de la sous-unité

Orange

Éléments de résistance des sous-unités de fibre

Fils d'aramide

Type d’élément de résistance centrale

GPR surgainé

Matériau d’emballage principal

Ruban Nomex

Matériel

PVC – Chlorure de polyvinyle

Diameter@InnerJacket1 nominale (cnv)

15,0 mm (0,590) po

Couleur

Orange

Nombre de cordons de déchirement de gaine intérieure

1

Type d'armure et matériau

AIA – Armure imbriquée en aluminium

Matériau de la gaine

PVC – Chlorure de polyvinyle

Nom. Diamètre

23,8 mm (0,936) po

Couleur de la gaine extérieure

Orange

Caractéristiques optiques

Wavelength 850 nm 1300 nm
Max. Attenuation 3.5 dB/km 1.25 dB/km
1 Gigabit Ethernet Performance 600 m 600 m
10 Gigabit Ethernet Performance 82 m --
Min. Restricted Mode Launch  950 MHz.km 500 MHz.km
Min. Overfilled Launch (OFL) Bandwidth 700 MHz.km 500 MHz.km

Rayon de courbure minimal pendant l’installation

20x câble OD

Rayon de courbure minimal pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

1320 N (300 lbf)

Résistance à la traction maximale pendant le fonctionnement

400 N (90 lbf)

Résistance à l'écrasement

440 N/cm

Poids câble en vrac

278 lbs/kft (414 kg/km)

Plage de température d'installation

0°C à +60°C

Plage de température de fonctionnement

0°C à +70°C

Plage de température de stockage

-40°C à +70°C

Environnement compatible

Intérieur

Durabilité

Proposition 65 de la Californie, Objectif produit™, Déclaration environnementale de produit (DEP) disponible

Inflammabilité/réaction au feu

OFCP, FT6

Conformité ICEA

S-83-596

Conformité aux directives européennes

Directive UE 2015/863/UE (amendement RoHS 2, REACH, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE), REACH : 2020-01-16

Mise à jour et révision

Numéro de révision : 0.92 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.92 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation UPC
FI2D048AK Orange Bobine 612825368236
