Product Number: FISD024A9

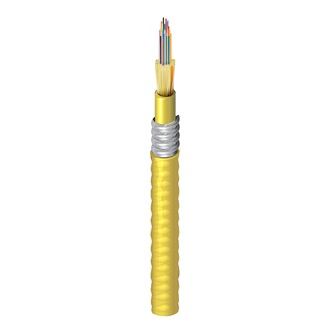

Plénum intérieur, OS2, distribution, 24 fibres, armure imbriquée en aluminium

FX intérieur, OS2, distribution, structure serrée, 24 fibres OFCP, armure imbriquée en aluminium, non unifié, gaine jaune

  • Availability:
    Mondial
  • Global inventory:
    Disponible

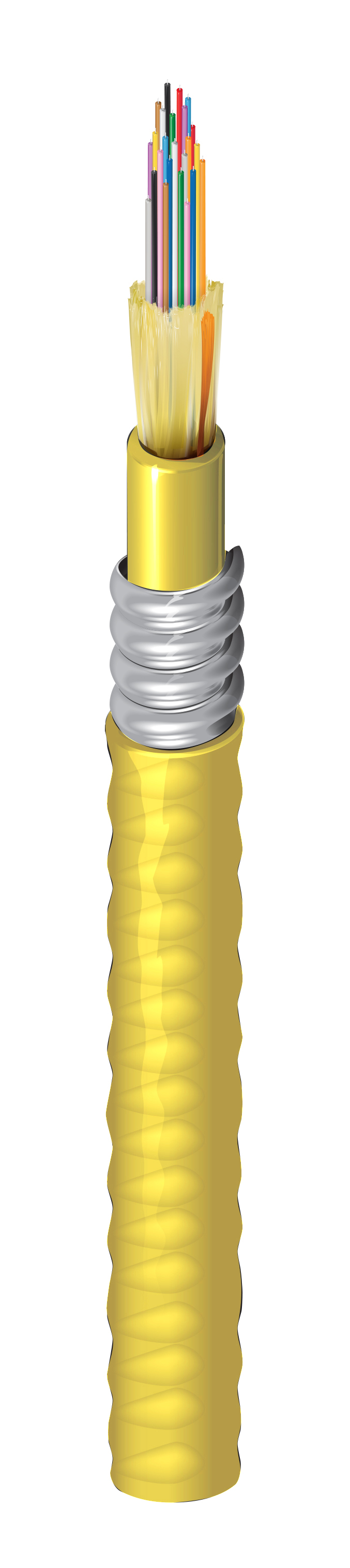

FISD024A9
  • FISD024A9
1 of 1
  • Spécifications
  • Part numbers
  • Ressources

Spécifications

Signaler une erreur

Catégorie de produits

Câble de distribution en fibre

Applications recommandées

Réseau principal

Type de fibre

OS2

Diamètre de noyau de la fibre

8,2/125 µm

Matériau du tampon

PVC – Chlorure de polyvinyle

Diamètre du tampon

900 µm

Nombre de fibres

24

Code couleur de la fibre

TIA-598-D

Élément de résistance

Fils d'aramide

Matériel

PVC – Chlorure de polyvinyle

Diamètre nominale

8,4 mm (0,330 po)

Couleur

Jaune

Nombre de cordelettes

1

Type d'armure et matériau

AIA – Armure imbriquée en aluminium

Matériau de la gaine

PVC – Chlorure de polyvinyle

Diamètre nominale

14,7 mm (0,580 po)

Couleur

Jaune

Caractéristiques optiques

Longueur d'onde 1310 nm 1550 nm
Atténuation max. 0,50 dB/km 0,50 dB/km
Diamètre du champ de mode 9.2 µm 10.4 µm
Performance 1 Gigabit ethernet 5,000 m --
Performance 10 Gigabit ethernet 10,000 m 50,000 m

Rayon de courbure minimum pendant l'installation

20 câbles OD

Rayon de courbure minimum pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

1320 N (300 lbf)

Résistance à la traction maximale pendant le fonctionnement

400 N (90 lbf)

Résistance à l'écrasement

440 N/cm

Poids câble en vrac

150 lbs/kft (223 kg/km)

Plage de température d'installation

0 °C à + 60 °C

Plage de température de fonctionnement

0 °C à + 70 °C

Plage de température de stockage

-40° C à +70° C

Environnement compatible

Intérieur

Durabilité

CA Prop 65, produit Lens™, Déclaration environnementale de produit (EPD) disponible

Inflammabilité/réaction au feu

OFCP, FT6

Conformité ICEA

S-83-596

Conformité aux directives européennes

Directive UE 2015/863/UE (amendement RoHS 2, REACH, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE), REACH : 2020-01-16

Mise à jour et révision

Numéro de révision : 0.102 Date de révision : 03-02-2025

Mise à jour et révision

Numéro de révision : 0.102 Date de révision : 03-02-2025

Références des pièces

Article n° Couleur Type de présentation UPC
FISD024A9 Jaune Bobine 612825368182
