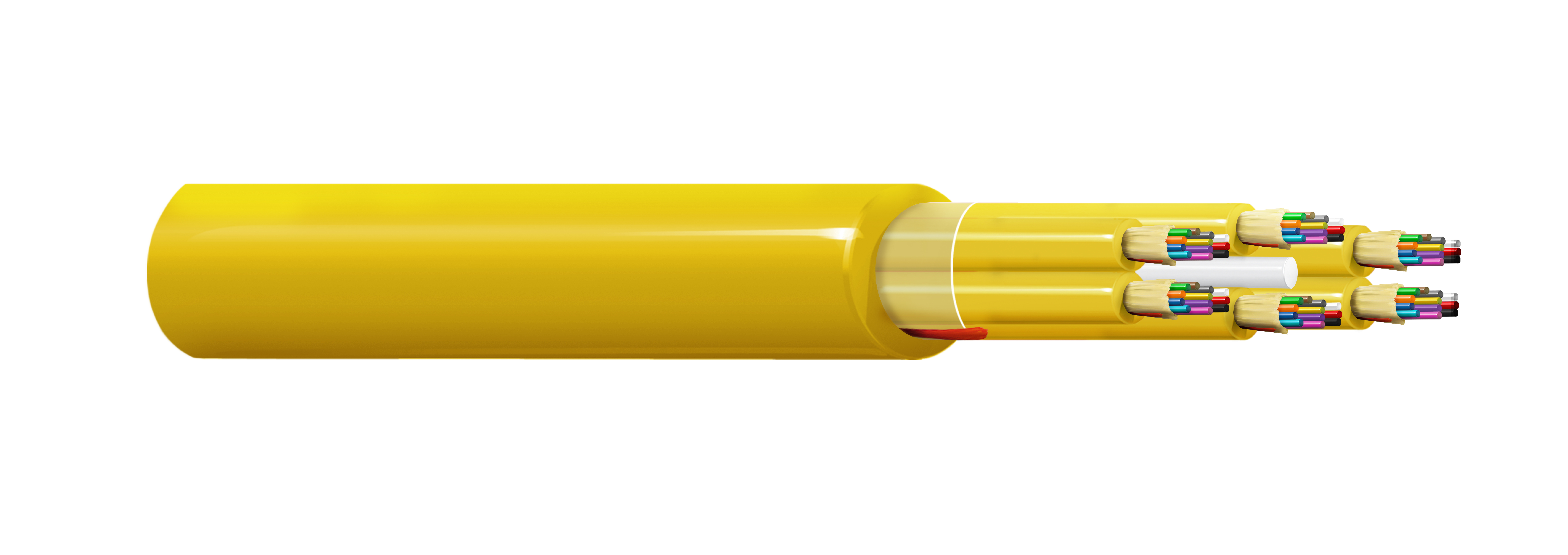

Numéro de produit: GIMTE36

Câble de distribution intérieur à gaine serrée LSZH 36f MM OM4.

Câble de distribution à fibre optique à structure serrée pour l'intérieur avec gaine extérieure à faible émission de fumée et sans halogène. 36 fibres MM OM4.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
GIMTE36
  • GIMTE36
1 de 1

Spécifications

Expand All

Applications recommandées

Pour une utilisation en intérieur dans les systèmes de câblage structurés (locaux) : dorsale du bâtiment (colonne montante) et/ou câblage horizontal (Fibre To The Desk). Prend en charge toutes les applications de réseau informatique telles que FDDI, Gigabit Ethernet et ATM. Facile à installer dans les conduits et les tunnels. Ne convient pas à une installation soufflée.

Type de fibre

OM4

Matériau tampon de fibre

LSZH – Low Smoke Zero Halogen (retardateur de flamme)

Construction de tampon de fibre

Serré

Diamètre du tampon de fibre

0.9 mm

Nombre de fibres

36

Code couleur de la fibre

Codage TIA (Gxxxxxx.T) : bleu, orange, vert, marron, gris, blanc, rouge, noir, jaune, violet, rose, aqua

Nombre de sous-unités actives

3

Fibres par sous-unité

12

Blocage de l'eau des sous-unités

Fils d'aramide hydrofuges

Diamètre sous-unité

6.1 mm

Type d’élément de résistance centrale

GRP

Blocage de l’eau du noyau du câble

Fils d'aramide hydrofuges

Matériau de la gaine

LSZH – Low Smoke Zero Halogen (retardateur de flamme)

Nom. Diamètre

17,3 mm (0,681 po)

Caractéristiques optiques

Wavelength 850 nm 1300 nm
Max. Attenuation 2.9 dB/km 0.9 dB/km

Tests mécaniques

Description Tested Standard According to Family Specification
Cable Max. Tensile Strength Installation (Short Term) IEC 60794-1-21-E1 IEC 60794-2-20
Cable Max. Tensile Strength Operation (Long Term) IEC 60794-1-21-E1
Cable Max. Crush Resistance Installation (Short Term) IEC 60794-1-21-E3 IEC 60794-2-20
Cable Max. Crush Resistance Operation (Long Term) IEC 60794-1-21-E3 IEC 60794-2-20

Résistance maximale à la traction pendant l'installation

2700 N (610 lbf)

Résistance à la traction maximale pendant le fonctionnement

900 N (200 lbf)

Poids câble en vrac

249 kg/km (167 lb/1000 pi)

Plage de température d'installation

-5 °C à +40 °C

Plage de température de fonctionnement

-5 °C à +40 °C

Plage de température de stockage

-5 °C à +40 °C

Environnement compatible

Intérieur - Euroclass Dca

Inflammabilité/réaction au feu

CEI 60332-1-2, CEI 60332-3-24

Conformité CPR

CPR Euroclass: Dca-s1,d1,a1

Conformité ISO/IEC

CEI 60794< multisep/> ISO/CEI 11801-1

Normes européennes sans halogène

IEC 60754-1 - Quantité d'halogène = zéro, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 10 µ S/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3

Mise à jour et révision

Numéro de révision : 0.160 Date de révision : 25-09-2025

Mise à jour et révision

Numéro de révision : 0.160 Date de révision : 25-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
GIMTE36.00650 Violet Erika Bobine 650 m 8719605074553
