Numéro de produit: TM-3D9-006-LBA

Marine, intérieur+extérieur, DN, OM3, 6f, non-unité, BBA, Dbl Jkt - LSZH, OFCR-ST1, ABS

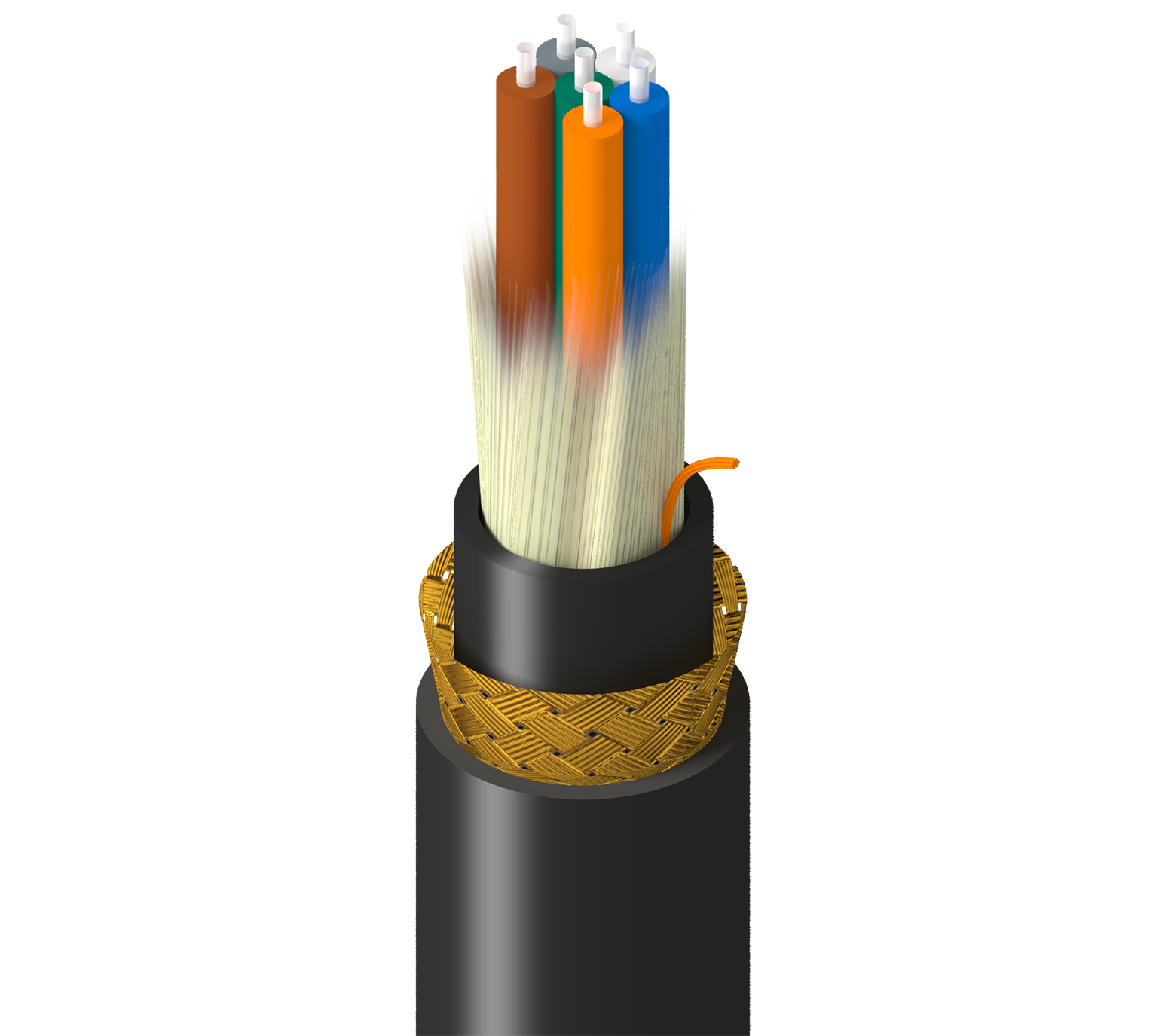

Câble de distribution de qualité marine, intérieur/extérieur, OM3, 6 fibres, non unitaire 900 µm, tresse bronze, double gaine - LSZH, OFCR-ST1, homologué ABS

  • Disponibilité:
    Mondial
  • Statut:
    Actif
TM-3D9-006-LBA
5 de 5

Spécifications

Expand All

Catégorie de produits

Câble de distribution en fibre

Applications recommandées

Réseau de données/télécommunications dorsal horizontal à distance étendue, environnement bruyant, emplacements humides intérieurs/extérieurs, à l'épreuve des rongeurs & &

Type de fibre

OM3

Diamètre de noyau de la fibre

50/125 µm

Diamètre de fibre

250 µm

Matériau tampon de fibre

LSZH - low smoke zero halogen (peu de fumées, zéro halogène)

Diamètre du tampon de fibre

900 µm

Nombre de fibres

6

Code couleur de la fibre

TIA-598-D

Élément de résistance de la gaine intérieure

Fils d'aramide hydrofuges

Matériel

LSZH – Low Smoke Zero Halogen (retardateur de flamme)

Diameter@InnerJacket1 nominale (cnv)

6,1 mm (0,240) po

Couleur

Noir

Nombre de cordons de déchirement de gaine intérieure

1

Type d'armure et matériau

BBA – armure à tresse de bronze

Matériau de la gaine

LSZH – Low Smoke Zero Halogen (retardateur de flamme)

Nom. Diamètre

10,0 mm (0,395) po

Caractéristiques optiques

Wavelength 850 nm 1300 nm
Max. Attenuation 3.0 dB/km 1.0 dB/km
1 Gigabit Ethernet Performance 1000 m 550 m
10 Gigabit Ethernet Performance 300 m -
Min. Effective Modal Bandwidth (EMB) 2000 MHz.km -
Min. Overfilled Launch (OFL) Bandwidth 1500 MHz.km 500 MHz.km

Rayon de courbure minimal pendant l’installation

20x câble OD

Rayon de courbure minimal pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

2670 N (600 lbf)

Résistance à la traction maximale pendant le fonctionnement

800 N (180 lbf)

Résistance à l'écrasement

440 N/cm

Poids câble en vrac

104 lbs/kft (155 kg/km)

Plage de température d'installation

-10°C à +60°C

Plage de température de fonctionnement

-40°C à +70°C

Plage de température de stockage

-40°C à +70°C

Environnement compatible

Intérieur/extérieur, résistance à la lumière, enfouissement

Inflammabilité/réaction au feu

OFCR-ST1, FT4

Conformité ICEA

S-104-696

Conformité IEEE

IEEE 45, IEEE 1580 (tresse uniquement)

Conformité marine

ABS

Mise à jour et révision

Numéro de révision : 0.19 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.19 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation
TM-3D9-006-LBAN Noir Bobine
