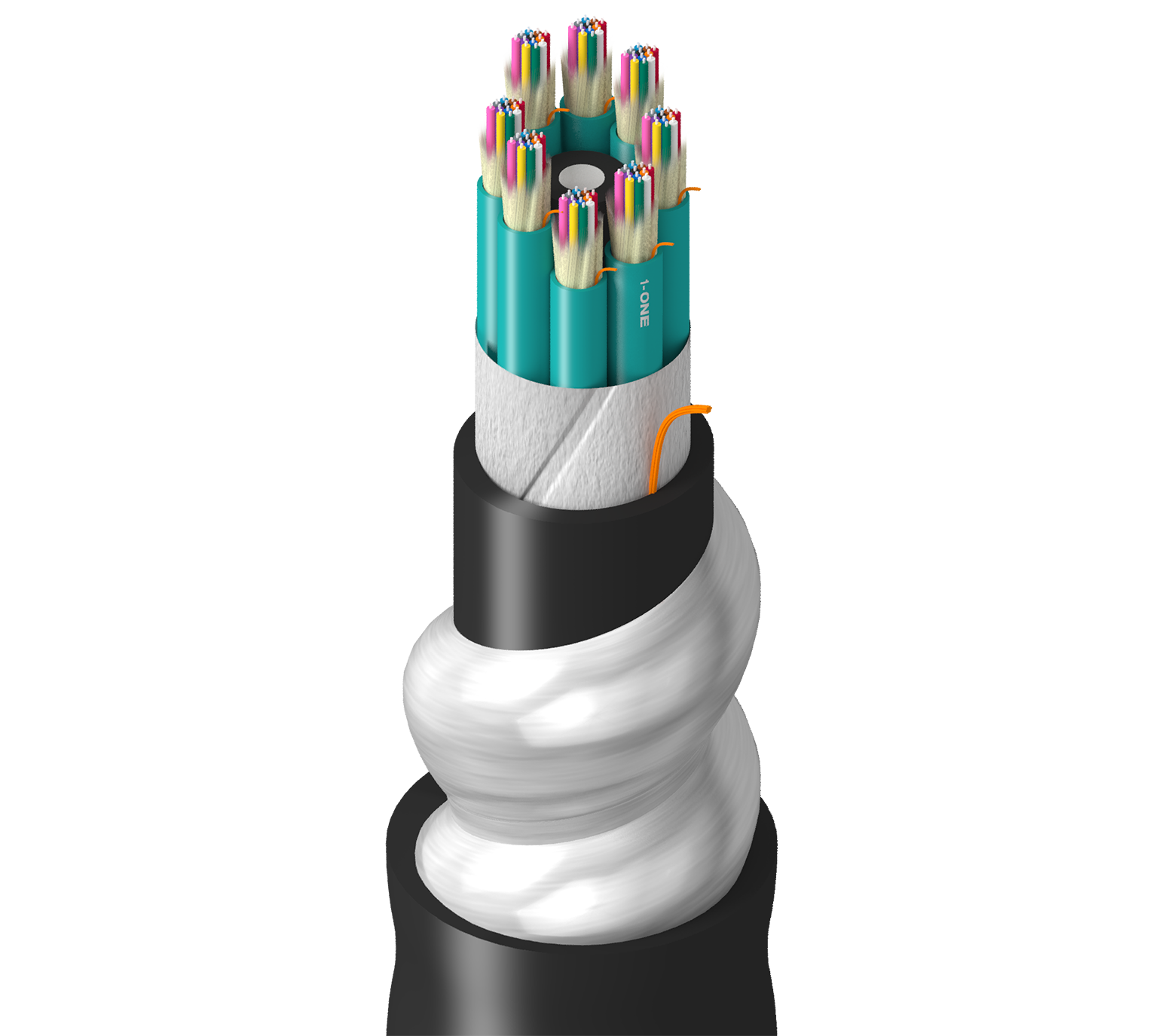

Numéro de produit: TU-3DK-096-RI2

Plateau, intérieur et extérieur, DN, OM3, 96 pi², unifié, AIA, double enveloppe, noir, CPE, OFCR, résistance à l'huile 1/2

Gaine de qualité plateau, intérieur/extérieur, distribution, OM3, 96 fibres, unifiée (12 fibres/unité) 900 µm, blindage interlock en aluminium, double gaine, noir, CPE, OFCR, résistance à l'huile 1 & 2

  • Disponibilité:
    Mondial
  • Statut:
    Actif
TU-3DK-096-RI2
  • TU-3DK-096-RI2
1 de 1

Spécifications

Expand All

Catégorie de produits

Câble de distribution en fibre

Applications recommandées

Réseau de données/télécommunications dorsal horizontal longue distance, environnement bruyant, emplacements humides intérieurs/extérieurs, résistance à l'huile 1/2, résistant aux rongeurs & &

Type de fibre

OM3

Diamètre de noyau de la fibre

50/125 µm

Diamètre de fibre

250 µm

Matériau tampon de fibre

PVC – Chlorure de polyvinyle

Nombre de fibres

96

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

8

Fibres par sous-unité

12

Diamètre sous-unité

5,8 mm (0,230) po

Couleur de la sous-unité

Aqua

Éléments de résistance des sous-unités de fibre

Fils d'aramide imperméables à l'eau

Type d’élément de résistance centrale

GPR surgainé

Matériau d’emballage principal

Bande d'étanchéité

Matériel

PVC – Chlorure de polyvinyle

Diameter@InnerJacket1 nominale (cnv)

24,8 mm (0,977) po

Couleur

Noir

Nombre de cordons de déchirement de gaine intérieure

1

Type d'armure et matériau

AIA – Armure imbriquée en aluminium

Matériau de la gaine

CPE – Polyéthylène chloré

Nom. Diamètre

35,3 mm (1,390) po

Caractéristiques optiques

Wavelength 850 nm 1300 nm
Max. Attenuation 3.0 dB/km 1.0 dB/km
1 Gigabit Ethernet Performance 1000 550
10 Gigabit Ethernet Performance 300 m -
Min. Effective Modal Bandwidth (EMB) 2000 MHz.km -
Min. Overfilled Launch (OFL) Bandwidth 700 MHz.km 500 MHz.km

Rayon de courbure minimal pendant l’installation

20x câble OD

Rayon de courbure minimal pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

2670 N (600 lbf)

Résistance à la traction maximale pendant le fonctionnement

800 N (180 lbf)

Résistance à l'écrasement

440 N/cm

Poids câble en vrac

639 lbs/kft (951 kg/km)

Plage de température d'installation

-10°C à +60°C

Plage de température de fonctionnement

-50°C à +70°C

Plage de température de stockage

-50°C à +70°C

Environnement compatible

Intérieur, extérieur, résistance à la lumière, résistance aux hydrocarbures, enfouissement

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

OFCR, FT4

Conformité ICEA

S-104-696

Mise à jour et révision

Numéro de révision : 0.15 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.15 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation UPC
TU-3DK-096-RI2N Noir Coupe à la longueur 612825485636
