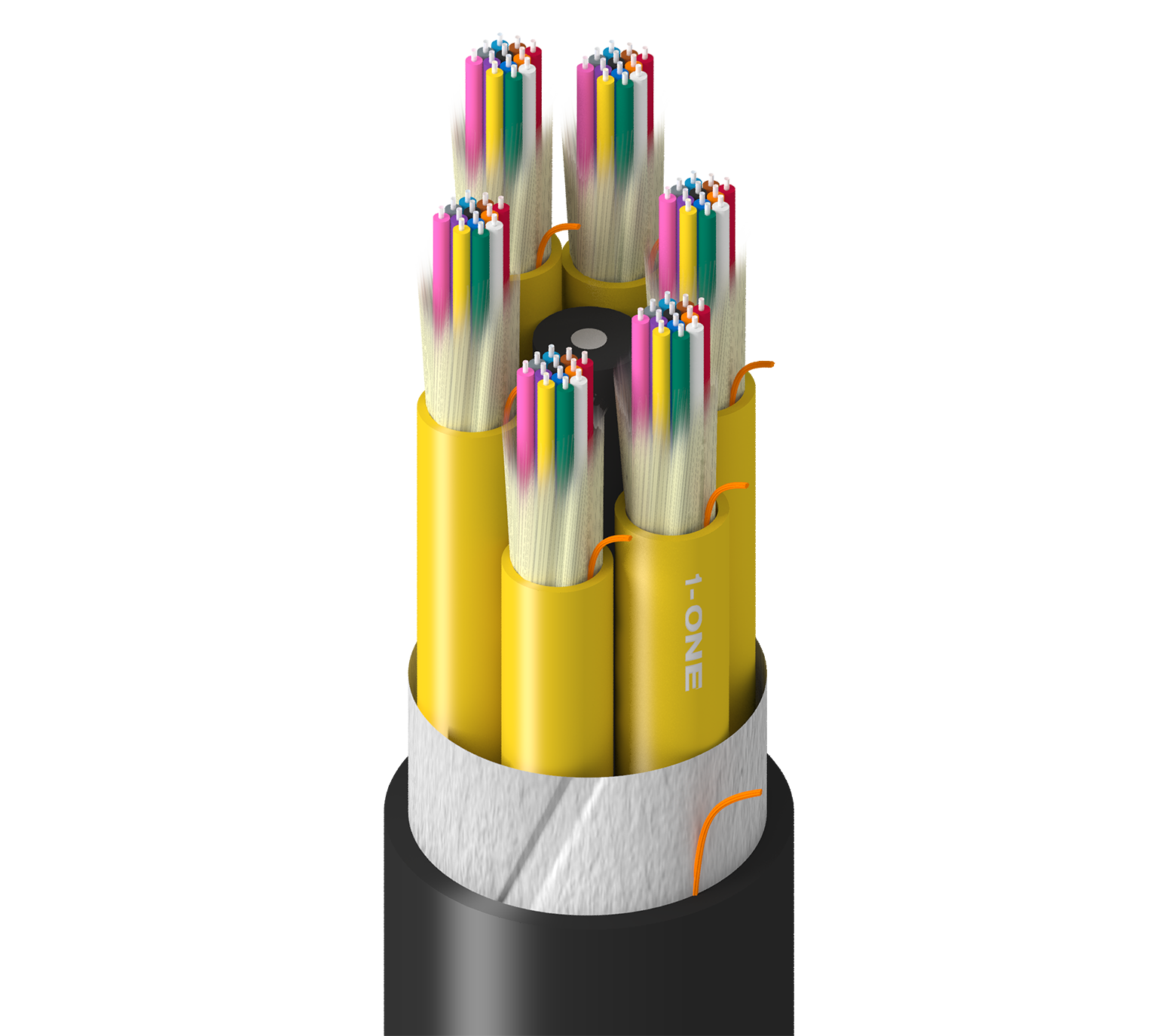

Numéro de produit: TU-SDK-072-RN2

Plateau, intérieur et extérieur, DN, OS2, 72 pi², unifié, simple enveloppe, noir, CPE, OFNR, résistance à l'huile 1/2

Qualité plateau, intérieur/extérieur, distribution, OS2, 72 fibres, unifiées (12f/unité) 900 µm, gaine simple, noir, CPE, OFNR, résistance à l'huile 1 & 2

  • Disponibilité:
    Mondial
  • Statut:
    Actif
TU-SDK-072-RN2
  • TU-SDK-072-RN2
1 de 1

Spécifications

Expand All

Catégorie de produits

Câble de distribution en fibre

Applications recommandées

Réseau de données/télécommunications dorsal horizontal à distance étendue, environnement bruyant, emplacements humides intérieurs/extérieurs, résistance à l'huile 1/2 & &

Type de fibre

OS2

Diamètre de noyau de la fibre

8.2/125 µm

Diamètre de fibre

250 µm

Matériau tampon de fibre

PVC – Chlorure de polyvinyle

Nombre de fibres

72

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

6

Fibres par sous-unité

12

Diamètre sous-unité

5,8 mm (0,230) po

Couleur de la sous-unité

Jaune

Éléments de résistance des sous-unités de fibre

Fils d'aramide imperméables à l'eau

Type d’élément de résistance centrale

GPR surgainé

Matériau d’emballage principal

Bande d'étanchéité

Matériau de la gaine

CPE – Polyéthylène chloré

Nom. Diamètre

20,9 mm (0,823) po

Gaine extérieure avec fil de déchirement

1

Caractéristiques optiques

Wavelength 1310 nm 1550 nm
Max. Attenuation 0.50 dB/km 0.50 dB/km
Mode Field Diameter 9.2 µm 10.4 µm
1 Gigabit Ethernet Performance 5,000 m -
10 Gigabit Ethernet Performance 10,000 m 40,000 m

Rayon de courbure minimal pendant l’installation

15x diamètre extérieur du câble

Rayon de courbure minimal pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

2670 N (600 lbf)

Résistance à la traction maximale pendant le fonctionnement

800 N (180 lbf)

Résistance à l'écrasement

220 N/cm

Poids câble en vrac

229 lbs/kft (341 kg/km)

Plage de température d'installation

-10°C à +60°C

Plage de température de fonctionnement

-50°C à +70°C

Plage de température de stockage

-50°C à +70°C

Environnement compatible

Intérieur, extérieur, résistance à la lumière, résistance aux hydrocarbures

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

OFNR, FT4

Conformité ICEA

S-104-696

Mise à jour et révision

Numéro de révision : 0.15 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.15 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation UPC
TU-SDK-072-RN2N Noir Coupe à la longueur 612825485513
