1213F

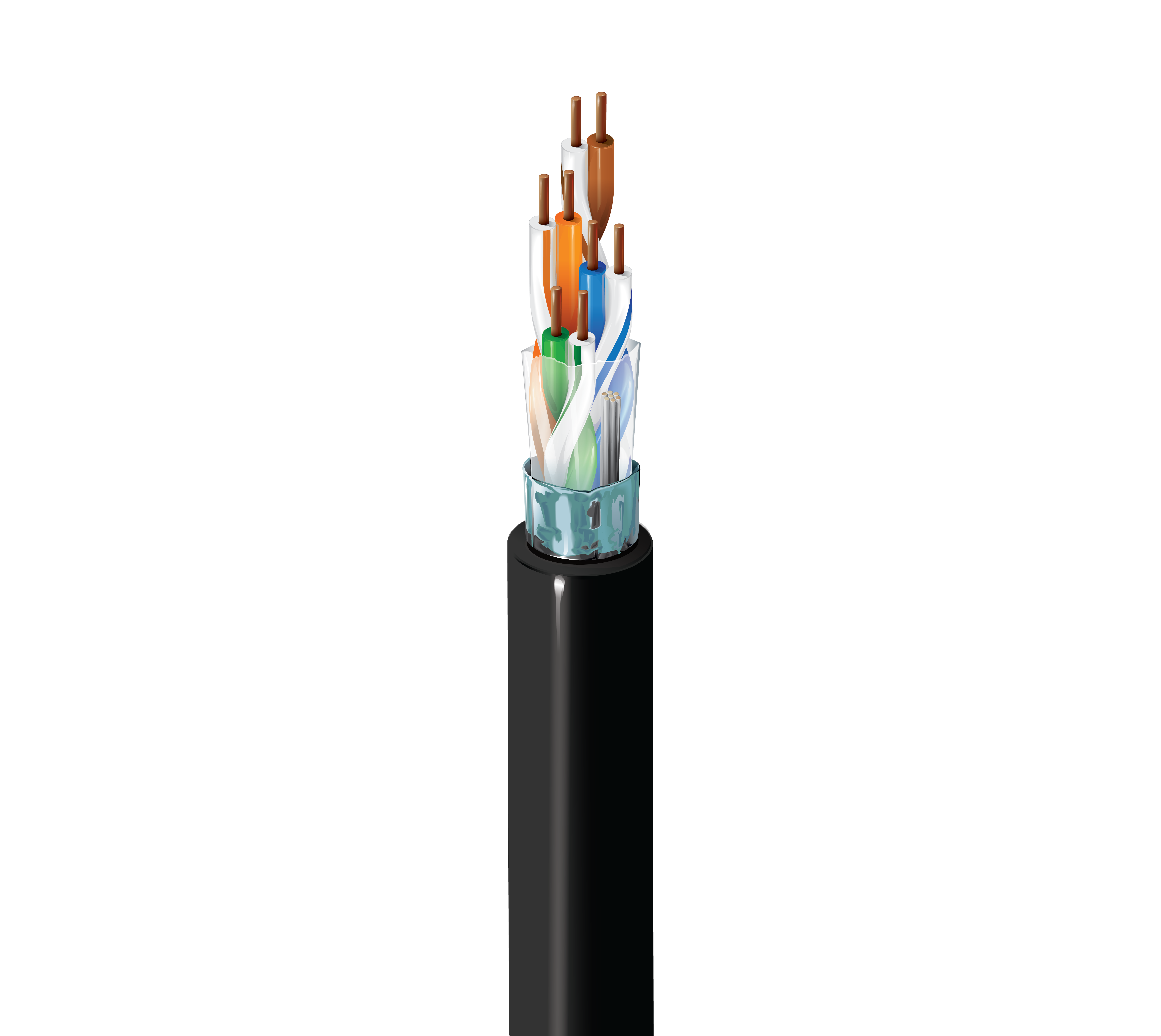

Câble de catégorie 5E+, 4 paires, F/UTP, CMP

...
Câble horizontal pour locaux de catégorie 5E+ (350 MHz), 4 paires, conducteurs en cuivre brut solide 24 AWG, blindage par feuille d'aluminium F/UTP, Plénum-CMP, gaine Flamarrest® PVC-LS
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Câble horizontal pour locaux, 1000BASE-T Ethernet, 100BASE-TX Ethernet, 10BASE-T Ethernet, PoE++, PoE+, PoE , Environnements bruyants

Détails de la construction
Conducteur
Taille Câblé Matériel Nombre de paires
24 AWG Uni BC – Cuivre brut 4
isolation
Matériel Code couleur
FEP – Éthylène propylène fluoré Blanc/rayure bleue et bleu, Blanc/rayure orange et orange, blanc/rayure verte et vert, blanc/rayure marron et marron
Blindage extérieur
Type de blindage Matériel Couverture Type de fil de masse
Ruban Polyester + bi-laminé (Alum+Poly) 100 % TC 24 AWG (7x32)
Gaine extérieure
Matériel Nom commercial du matériau Diamètre nominale Fil de déchirement
PVC – Chlorure de polyvinyle Flamarrest® 5,97 mm (0,235 po) Non

Diamètre total du câble (nominal)

5,97 mm (0,235 po)

Caractéristiques électriques
Électricité
Résistance en courant continu maximum du conducteur Déséquilibre de la capacité maximum
93,8 Ohm/km (28,6 Ohm/1000 pi) 330 pF/100 m
Délai
Fréquence Délai maximum Délai de propagation maximum Vitesse de propagation nominale
100 MHz 537,6 ns/100 m 45 ns/100 m 70 %
Haute fréquence
Fréquence [MHz] Atténuation d'insertion maximale (atténuation) NEXT min. [dB] PSNEXT min. [dB] ACR min. [dB] PSACR min. [dB] ACRF (ELFEXT) min. [dB] PSACRF (PSELFEXT) min. [dB] RL (perte de retour) min. [dB] Impédance d'entrée max./min. (non équipée) [Ohm] Impédance max./min. ajustée [Ohm]
1 2,0 dB/100 m 70,3 69,3 68,3 67,3 67,8 65,8 20,0 100 ± 15 100 ± 15
4 4,0 dB/100 m 61,3 60,3 57,3 56,3 55,8 53,8 23,0 100 ± 15 100 ± 15
8 5,7 dB/100 m 56,8 55,8 51,1 50,1 49,7 47,7 24,5 100 ± 15 100 ± 15
10 6,4 dB/100 m 55,3 54,3 48,9 47,9 47,8 45,8 25,0 100 ± 15 100 ± 15
16 8,1 dB/100 m 52,2 51,2 44,1 43,1 43,7 41,7 25,0 100 ± 15 100 ± 15
20 9,1 dB/100 m 50,8 49,8 41,7 40,7 41,8 39,8 25,0 100 ± 15 100 ± 15
25 10,2 dB/100 m 49,3 48,3 39,1 38,1 39,8 37,8 24,3 100 ± 15 100 ± 15
31,25 11,4 dB/100 m 47,9 46,9 36,4 35,4 37,9 35,9 23,6 100 ± 15 100 ± 15
62,5 16,4 dB/100 m 43,4 42,4 27,0 26,0 31,9 29,9 21,5 100 ± 15 100 ± 15
100 21,0 dB/100 m 40,3 39,3 19,3 18,3 27,8 25,8 20,1 100 ± 15 100 ± 15
155 26,6 dB/100 m 37,4 36,4 10,9 9,9 24,0 22,0 18,8 100 ± 22 100 ± 15
200 30,5 dB/100 m 35,8 34,8 5,3 4,3 21,8 19,8 18,0 100 ± 22 100 ± 15
250 34,4 dB/100 m 34,3 33,3 -0.1 -1.1 19,8 17,8 17,3 100 ± 32 100 ± 15
300 38,0 dB/100 m 33,1 32,1 18,3 16,3 14,4 100 ± 32 100 ± 15
350 41,4 dB/100 m 32,1 31,1 16,9 14,9 13,8 100 ± 32 100 ± 15
400 44,6 dB/100 m 31,3 30,3 15,8 13,8 13,3 100 ± 32 100 ± 15
450 47,7 dB/100 m 30,5 29,5 14,7 12,7 12,8 100 ± 32 100 ± 15
Voltage
Tension nominale UL
300 V (CMP)
Caractéristiques mécaniques
Température
Température UL Température de service Installation Stockage
75° C -20° C à +75° C De 0° C à +50° C -20° C à +75° C
Rayon de courbure
Stationnaire min. Installation min.
2,25 po (57,2 mm) 2,75 po (69,9 mm)

Tension de traction maximum

11 kg (25 livres)

Poids câble en vrac

32 livres/1000 pi

Normes et conformité

Environnement compatible

Plénum, intérieur

Durabilité

Product Lens™, Déclaration environnementale de produit (EPD) disponible

Inflammabilité/réaction au feu

NFPA 262, UL 910 (Plénum), FT6, CEI 60332-1-2

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité NEC / UL

Article 800, CMP

Conformité CEC / C(UL)

CMP

Conformité ICEA

S-90-661

Conformité IEEE

IEEE 802.3bt type 1, type 2, type 3

Conformité NEMA

NEMA WC-63.1

Catégorie de données

Catégorie 5e

Conformité normes TIA/EIA

ANSI/TIA-568.2-D Catégorie 5e

Vérification des performances par un tiers

Catégorie 5e

Conformité ISO/IEC

ISO/IEC 11801-1, IEC 61156-5

Conformité aux directives européennes

Marque CE de l'UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2020-01-16UE

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

China RoHS II (GB/T 26572-2011)

Numéro non-plénum

1212F

Notes sur le produit

Notes

Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Les valeurs au-dessus de 350 MHz servent uniquement à des fins techniques. Le blindage est lié à la paroi interne de la gaine pour une bonne stabilité électrique. Les inscriptions comprennent les marquages de séquence descendante pied/mètre depuis la longueur maximale jusqu'à 0.

Historique

Mise à jour et révision

Numéro de révision : 0.625 Date de révision : 25-09-2024
