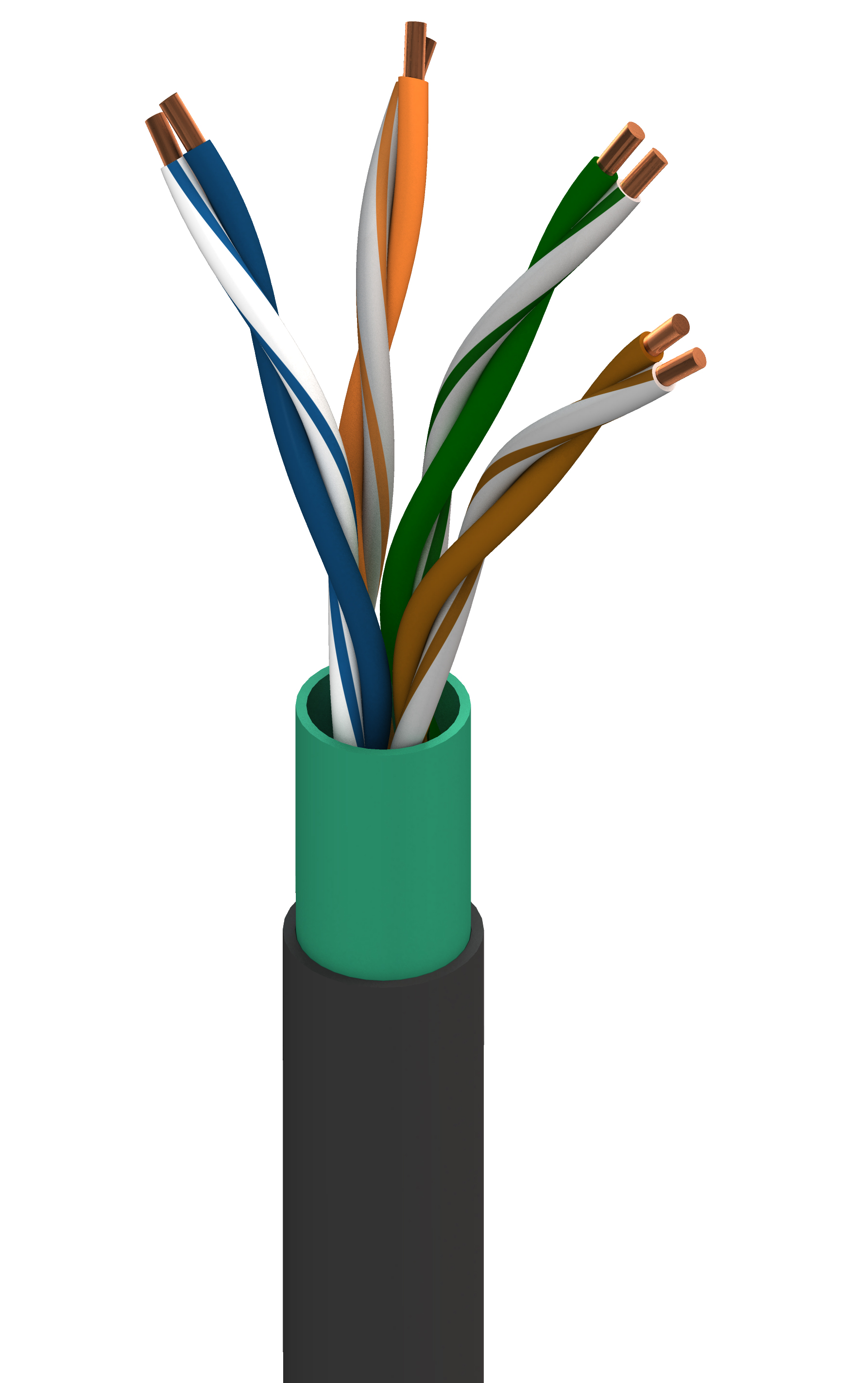

11700A2

DataTuff® 5e, BC plein 4 paires collées n° 24, isolation PO, gaine en PVC, gaine en PVC, RÉSISTANCE À LA LUMIÈRE, RÉSISTANCE AUX HYDROCARBURES II CMR

...
Ethernet industriel Cat 5e, 4 paires collées 24 AWG (plein) cuivre brut, Isolation PO, gaine intérieure en PVC, gaine extérieure en PVC, RÉSISTANCE À LA LUMIÈRE, RÉSISTANCE AUX HYDROCARBURES II CMR
Anglais
Demander un devis
Partager
Demander un échantillon Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

environnement à niveau d'hydrocarbures élevé (résistance aux hydrocarbures I et II), extérieur, exposition à l'abrasion, environnement très difficile, IIoT, automatisation des usines ou des processus, appareils et caméras IP, communication de données, etc.

Caractéristiques physiques (complètes)
Conducteur
AWG Câblé Matériel Diamètre nominal Nombre de paires
24 Uni BC – Cuivre brut 0,02 po 4

Nombre de conducteurs

8

Nombre total de paires

4

isolation
Matériel Diamètre nominal Épaisseur de paroi nominale
PO – Polyoléfine 0,035 po 0,009 po

Paire collée

Oui

Nuancier
Nombre Couleur
1 Blanc/rayure bleue et bleu
2 Blanc/rayure orange et orange
3 Blanc/rayure verte et vert
4 Blanc/rayure marron et marron
Gaine intérieure
Matériel Diamètre nominal Fil de déchirement
PVC – Chlorure de polyvinyle 0,2 po Oui
Blindage extérieur
Matériel
Sans blindage
Gaine extérieure
Matériel Diamètre nominal Épaisseur de paroi nominale Fil de déchirement
PVC – Chlorure de polyvinyle 0,285 po 0,035 po Oui
Caractéristiques électriques
Résistance en courant continu du conducteur
Résistance en courant continu maximum du conducteur Déséquilibre DCR max.
9 Ohm/1000 pi 3 %
Capacité
Déséquilibre de la capacité maximum Capacité mutuelle nominale
66 pF/pi 15 pF/pi
Délai
Délai maximum Délai de propagation maximum Vitesse de propagation nominale (VP) [%]
510 ns/100 m 25 ns/100 m 70 %
Haute fréquence
Fréquence [MHz] Atténuation d'insertion maximale (atténuation) NEXT min. [dB] PSNEXT min. [dB] ACR min. [dB] PSACR min. [dB] ACRF (ELFEXT) min. [dB] PSACRF (PSELFEXT) min. [dB] RL (perte de retour) min. [dB] Impédance d'entrée max./min. (non équipée) Impédance ajustée max./min.
1 MHz 2 dB/100 m 65,3 dB 65,3 dB 63,3 dB 63,3 dB 63,8 dB 60,8 dB 20 dB 100 ± 12 Ohm 105 ± 10 Ohm
4 MHz 4 dB/100 m 56,3 dB 56,3 dB 52,3 dB 52,3 dB 51,7 dB 48,7 dB 23 dB 100 ± 12 Ohm 100 ± 10
8 MHz 5,7 dB/100 m 51,8 dB 51,8 dB 46,1 dB 46,1 dB 45,7 dB 42,7 dB 24,5 dB 100 ± 12 Ohm 100 ± 10
10 MHz 6,4 dB/100 m 50,3 dB 50,3 dB 43,9 dB 43,9 dB 43,8 dB 40,8 dB 25 dB 100 ± 12 Ohm 100 ± 10
16 MHz 8,1 dB/100 m 47,3 dB 47,3 dB 39,1 dB 39,1 dB 39,7 dB 36,7 dB 25 dB 100 ± 12 Ohm 100 ± 10
20 MHz 9,2 dB/100 m 45,8 dB 45,8 dB 35,2 dB 35,2 dB 37,7 dB 34,7 dB 25 dB 100 ± 12 Ohm 100 ± 10
25 MHz 10,3 dB/100 m 44,3 dB 44,3 dB 34,1 dB 34,1 dB 35,8 dB 32,8 dB 24,3 dB 100 ± 15 Ohm 100 ± 10
31,25 MHz 11,6 dB/100 m 42,9 dB 42,9 dB 31,3 dB 31,3 dB 33,9 dB 30,9 dB 23,6 dB 100 ± 15 Ohm 100 ± 10
62,5 MHz 16,8 dB/100 m 38,4 dB 38,4 dB 21,6 dB 21,6 dB 27,8 dB 24,8 dB 21,5 dB 100 ± 15 Ohm 100 ± 10
100 MHz 21,7 dB/100 m 35,3 dB 35,3 dB 17,1 dB 17,1 dB 23,8 dB 20,8 dB 20,1 dB 100 ± 15 Ohm
155 MHz 27,7 dB/100 m 32,5 dB 32,5 dB 4,7 dB 4,7 dB 19,9 dB 16,9 dB 19 dB 100 ± 18 Ohm
200 MHz 32 dB/100 m 30,8 dB 30,8 dB 3 dB 3 dB 17,7 dB 14,7 dB 19 dB 100 ± 20 Ohm
250 MHz 36,4 dB/100 m 29,3 dB 29,3 dB 0 dB 0 dB 15,8 dB 12,8 dB 18 dB 100 ± 20 Ohm
300 MHz 40,5 dB/100 m 28,2 dB 28,2 dB 0 dB 0 dB 14,2 dB 11,2 dB 18 dB 100 ± 20 Ohm
310 MHz 41,3 dB/100 m 27,9 dB 27,9 dB 13,9 dB 10,9 dB 18 dB 100 ± 20 Ohm
350 MHz 44,3 dB/100 m 27,2 dB 27,2 dB 12,9 dB 9,9 dB 17 dB 100 ± 22 Ohm
Voltage
Tension nominale UL
300 V RMS
Plage de température

Plage de température d'installation

+5° C à +75° C

Température nominale UL

60° C

Plage de température de fonctionnement

-10° C à +75° C

Caractéristiques mécaniques

Poids câble en vrac

35 livres/1000 pi

Tension de traction maximum

40 livres

Rayon de cintrage minimum/axe mineur

0,29 po
Normes

Conformité NEC/(UL)

CMR

Conformité CEC/C(UL)

CMR

Conformité ISO/IEC

Autres normes

CPR Euroclass

Eca

Catégorie de données

Catégorie 5e

Conformité normes TIA/EIA

NEMA WC-63.1 catégorie 5e

Vérification des performances par un tiers

Certification UL catégorie 5e

Programmes environnementaux et autres programmes concernés

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2003/11/EC (BFR)

Oui

Directive UE 2011/65/UE (RoHS 2)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2015/863/UE (amendement RoHS 2)

Oui

Conformité aux directives européennes

Directive UE 2003/11/EC (BFR)

MII Order n° 39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

Oui

Utilisation

Utilisation – Intérieur

Oui

Utilisation – Résistance aux hydrocarbures

Oui

Utilisation – Extérieur

Oui

Utilisation – Résistance à la lumière

Oui

Inflammabilité, LS0H, test de toxicité

Inflammabilité UL

Redresseur UL1666

Inflammabilité IEC

IEC 60332-1-2

Tension nominale UL

300 V RMS

Plénum/non-plénum

Plénum (oui/non)

Non

Numéros de pièces associées

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.
Notes sur le produit

Notes

Numéros de brevet US 5, 606, 151 ; 5, 734, 126. Les températures de fonctionnement sont sous réserve d'un déclassement en fonction de la longueur. Le câble satisfait à la norme UL 1581 relative au test de courbure à froid -10° C Matériau séparateur blindage extérieur : polyester.

Historique

Mise à jour et révision

Numéro de révision : 0.488 Date de révision : 29-04-2024

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de conditionnement Longueur UPC
11700A2 0061000 Bleu Bobine 1 000 pi 612825107736
