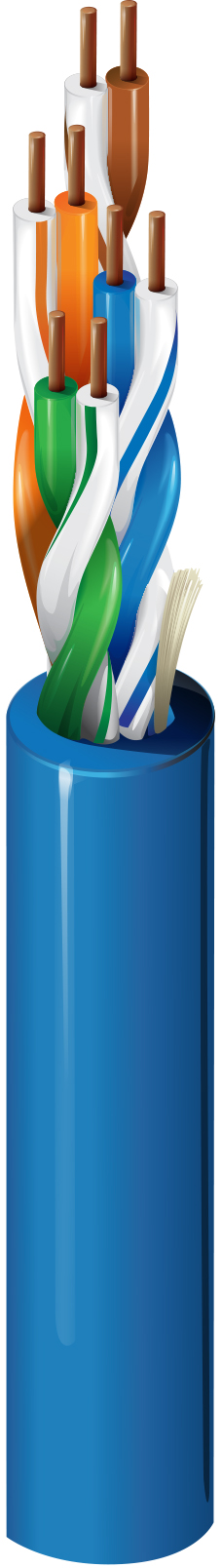

Câble catégorie 5e, 4 paires, U/UTP, CMP
| Applications recommandées | Câble horizontal pour locaux, 1000BASE-T Ethernet, 100BASE-TX Ethernet, 10BASE-T Ethernet, PoE++, PoE+, PoE |
|---|---|
|
Brevet |
Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d’informations sur les brevets à https://www.belden.com/patents. |
| Taille | Câblé | Matériel | Nombre de paires |
|---|---|---|---|
| 24 AWG | Uni | BC – Cuivre brut | 4 |
| Matériel | Code couleur |
|---|---|
| PO+FEP - polyoléfine + éthylène propylène fluoré | Blanc/rayure bleue et bleu, Blanc/rayure orange et orange, blanc/rayure verte et vert, blanc/rayure marron et marron |
| Matériel | Nom commercial du matériau | Diamètre nominale | Fil de déchirement |
|---|---|---|---|
| PVC – Chlorure de polyvinyle | Flamarrest® | 4,83 mm (0,190 po) | Oui |
|
Diamètre total du câble (nominal) |
4,83 mm (0,190 po) |
|---|
| Résistance en courant continu maximum du conducteur | Déséquilibre de la capacité maximum |
|---|---|
| 93,8 Ohm/km (28,6 Ohm/1000 pi) | 330 pF/100 m |
| Fréquence | Délai maximum | Délai de propagation maximum | Vitesse de propagation nominale |
|---|---|---|---|
| 100 MHz | 537,6 ns/100 m | 45 ns/100 m | 72 % |
| Fréquence [MHz] | Atténuation d'insertion maximale (atténuation) | NEXT min. [dB] | PSNEXT min. [dB] | ACR min. [dB] | PSACR min. [dB] | ACRF (ELFEXT) min. [dB] | PSACRF (PSELFEXT) min. [dB] | RL (perte de retour) min. [dB] | Impédance d'entrée max./min. (non équipée) [Ohm] | Impédance max./min. ajustée [Ohm] |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2,0 dB/100 m | 65,3 | 62,3 | 63,3 | 60,3 | 63,8 | 60,8 | 20,0 | 100 ± 15 | 100 ± 15 |
| 4 | 4,1 dB/100 m | 56,3 | 53,3 | 52,2 | 49,2 | 51,8 | 48,8 | 23,0 | 100 ± 15 | 100 ± 15 |
| 8 | 5,8 dB/100 m | 51,8 | 48,8 | 46,0 | 43,0 | 45,7 | 42,7 | 24,5 | 100 ± 15 | 100 ± 15 |
| 10 | 6,5 dB/100 m | 50,3 | 47,3 | 43,8 | 40,8 | 43,8 | 40,8 | 25,0 | 100 ± 15 | 100 ± 15 |
| 16 | 8,2 dB/100 m | 47,2 | 44,2 | 39,0 | 36,0 | 39,7 | 36,7 | 25,0 | 100 ± 15 | 100 ± 15 |
| 20 | 9,3 dB/100 m | 45,8 | 42,8 | 36,5 | 33,5 | 37,8 | 34,8 | 25,0 | 100 ± 15 | 100 ± 15 |
| 25 | 10,4 dB/100 m | 44,3 | 41,3 | 33,9 | 30,9 | 35,8 | 32,8 | 24,3 | 100 ± 15 | 100 ± 15 |
| 31,25 | 11,7 dB/100 m | 42,9 | 39,9 | 31,2 | 28,2 | 33,9 | 30,9 | 23,6 | 100 ± 15 | 100 ± 15 |
| 62,5 | 17,0 dB/100 m | 38,4 | 35,4 | 21,4 | 18,4 | 27,9 | 24,9 | 21,5 | 100 ± 15 | 100 ± 15 |
| 100 | 22,0 dB/100 m | 35,3 | 32,3 | 13,3 | 10,3 | 23,8 | 20,8 | 20,1 | 100 ± 15 | 100 ± 15 |
| 155 | 28,1 dB/100 m | 32,4 | 29,4 | 4,4 | 1.4 | 20,0 | 17,0 | 18,8 | ||
| 200 | 32,4 dB/100 m | 30,8 | 27,8 | 4,0 | 1.0 | 17,8 | 14,8 | 18,0 |
| Tension nominale UL |
|---|
| 300 V (CMP) |
| Température UL | Température de service | Installation | Stockage |
|---|---|---|---|
| 75° C | -20° C à +75° C | De 0° C à +50° C | -20° C à +75° C |
| Stationnaire min. | Installation min. |
|---|---|
| 1.0 in (25 mm) | 51 mm (2,0 po) |
|
Tension de traction maximum |
11 kg (25 livres) |
|---|---|
|
Poids câble en vrac |
21 livres/1000 pi |
|
Environnement compatible |
Plénum, intérieur |
|---|---|
|
Durabilité |
Product Lens™, Déclaration environnementale de produit (EPD) disponible |
|
Inflammabilité/réaction au feu |
NFPA 262, UL 910 (Plénum), FT6, CEI 60332-1-2 |
|
Conformité CPR |
CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca |
|
Conformité NEC / UL |
Article 800, CMP |
|
Conformité CEC / C(UL) |
CMP |
|
Conformité ICEA |
S-90-661 |
|
Conformité IEEE |
IEEE 802.3bt type 1, type 2, type 3 |
|
Conformité NEMA |
NEMA WC-63.1 |
|
Catégorie de données |
Catégorie 5e |
|
Conformité normes TIA/EIA |
ANSI/TIA-568.2-D Catégorie 5e |
|
Vérification des performances par un tiers |
Catégorie 5e |
|
Conformité ISO/IEC |
ISO/IEC 11801-1, IEC 61156-5 |
|
Conformité aux directives européennes |
Marque CE de l'UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2020-01-16UE |
|
Conformité à la réglementation du Royaume-Uni |
Marquage UKCA |
|
Conformité APAC |
China RoHS II (GB/T 26572-2011) |
|
Numéro non-plénum |
1583A |
|
Notes |
Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Les valeurs au-dessus de 100 MHz servent uniquement à des fins techniques. La copie englobe des marques de séquence descendante d'une longueur maximale de 0. |
|---|
|
Mise à jour et révision |
Numéro de révision : 0.657 Date de révision : 21-05-2024 |
|---|
