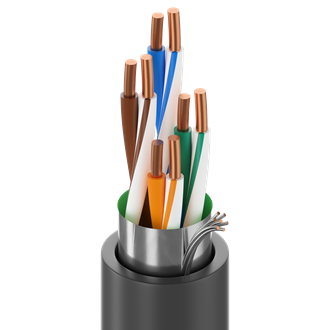

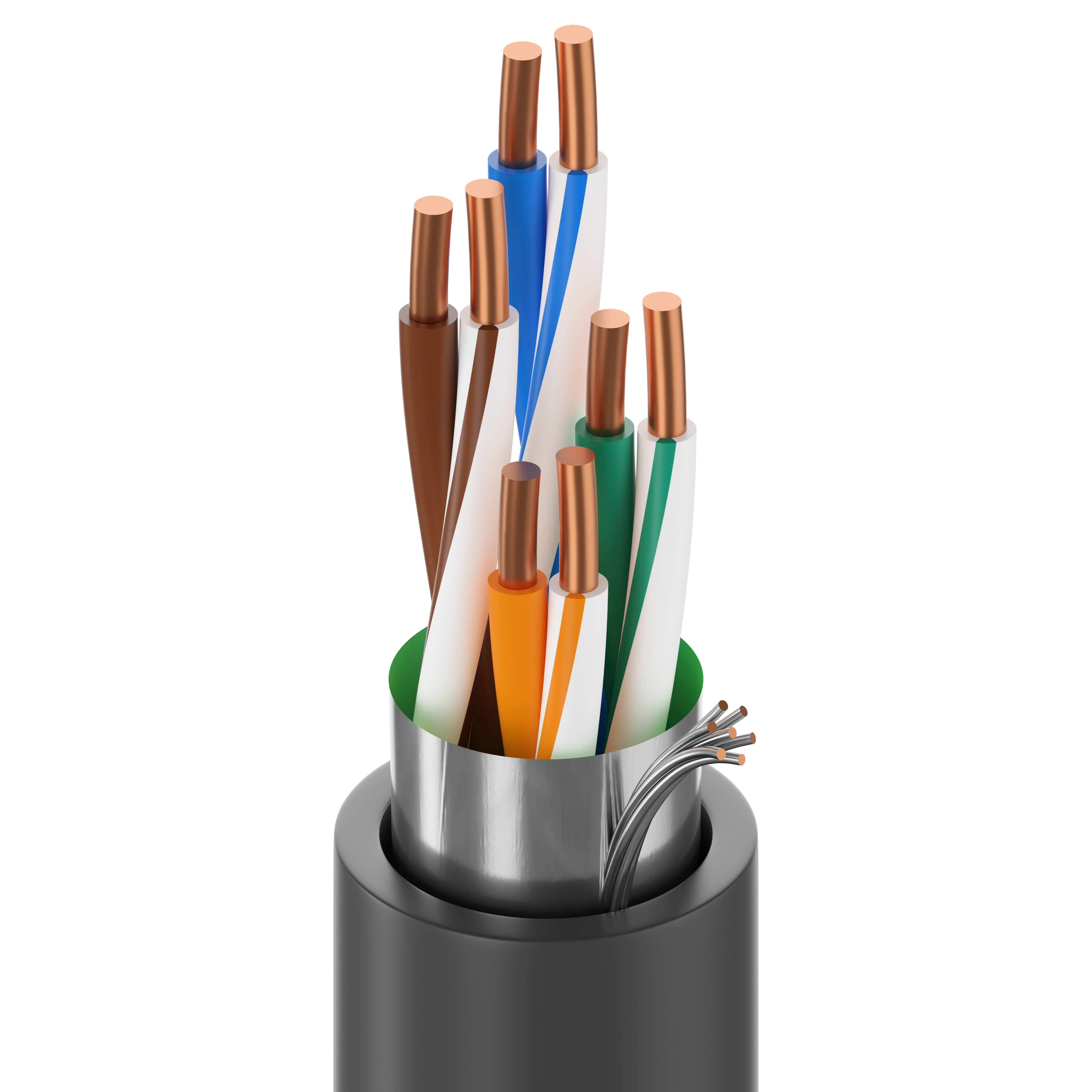

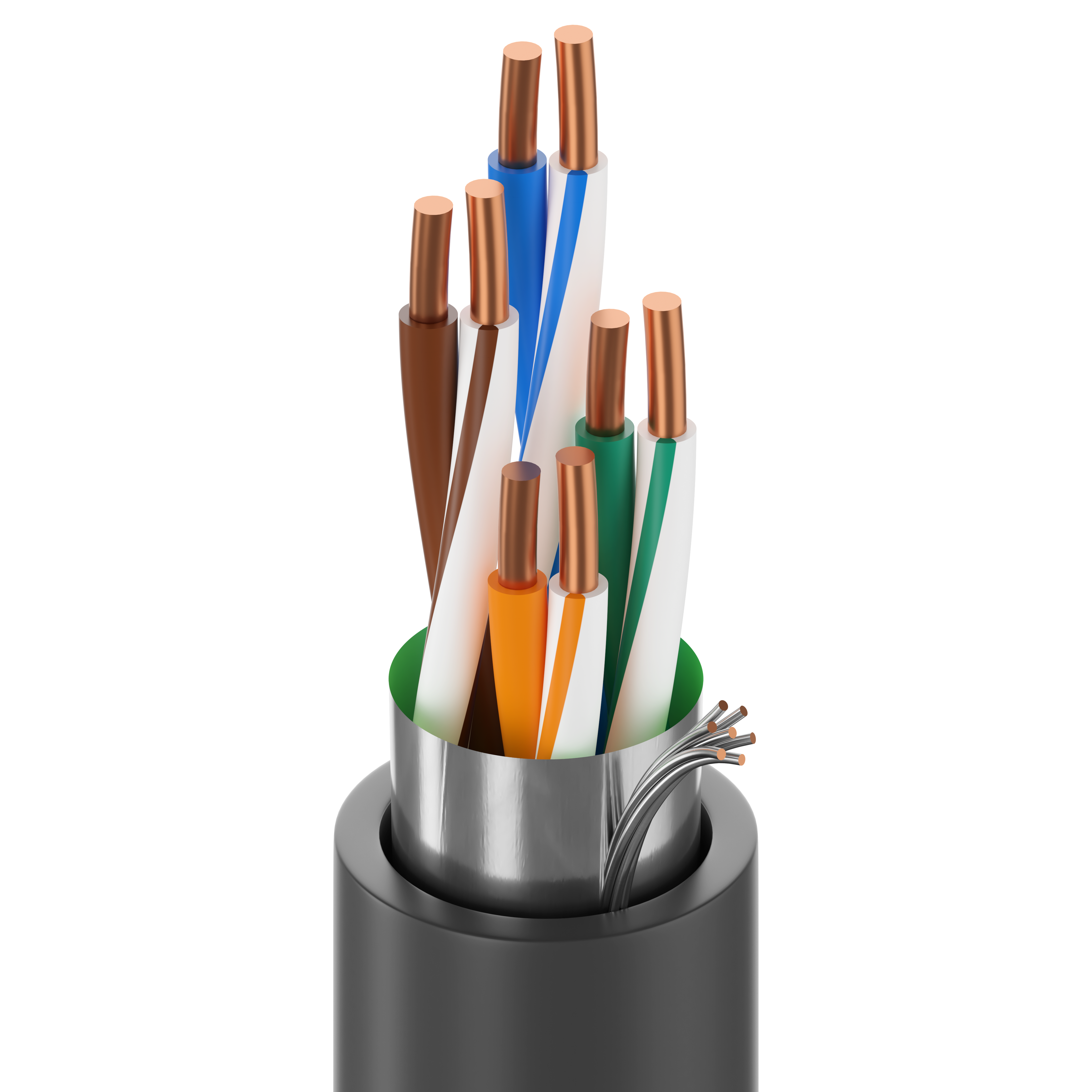

DataTuff® Cat 5e, 4 paires n° 24, BC plein, isolation PO, OS, gaine en PVC, MSHA CMR
| Applications recommandées | exploitation minière, environnement très difficile, IIoT, automatisation des usines ou des processus, appareils et caméras IP, communication de données, etc. |
|---|
| Taille | Câblé | Matériel | Nombre de paires |
|---|---|---|---|
| 24 AWG | Uni | BC – Cuivre brut | 4 |
| Matériel | Code couleur |
|---|---|
| PO – Polyoléfine | Blanc/rayure bleue et bleu, Blanc/rayure orange et orange, blanc/rayure verte et vert, blanc/rayure marron et marron |
| Type de blindage | Matériel | Couverture | Type de fil de masse |
|---|---|---|---|
| Ruban | Polyester + bi-laminé (Alum+Poly) | 100 % | TC 24 AWG (7x32) |
| Matériel | Diamètre nominale |
|---|---|
| PVC – Chlorure de polyvinyle | 6,73 mm (0,265 po) |
|
Diamètre total du câble (nominal) |
6,73 mm (0,265 po) |
|---|
| Résistance en courant continu maximum du conducteur | Déséquilibre de la capacité maximum |
|---|---|
| 93,8 Ohm/km | 330 pF/pi |
| Délai maximum | Délai de propagation maximum | Vitesse de propagation nominale |
|---|---|---|
| 538 ns/100 m | 45 ns/100 m | 70 % |
| Fréquence [MHz] | Atténuation d'insertion maximale (atténuation) | NEXT min. [dB] | PSNEXT min. [dB] | ACR min. [dB] | PSACR min. [dB] | ACRF (ELFEXT) min. [dB] | PSACRF (PSELFEXT) min. [dB] | RL (perte de retour) min. [dB] | SRL (atténuation de retour structurale) min. [dB] | Impédance d'entrée max./min. (non équipée) | Impédance ajustée max./min. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2,0 dB/100 m | 65,3 | 62,3 | 63 | 60 | 63,8 | 60,8 | 20 | 23 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 4 | 4,1 dB/100 m | 56,3 | 53,3 | 51 | 49 | 51,7 | 48,7 | 23 | 23 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 8 | 5,8 dB/100 m | 51,8 | 48,8 | 46 | 43 | 45,7 | 42,7 | 24,5 | 24,5 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 10 | 6,5 dB/100 m | 50,3 | 47,3 | 43 | 41 | 43,8 | 40,8 | 25 | 25 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 16 | 8,2 dB/100 m | 47,3 | 44,3 | 39 | 36 | 39,7 | 36,7 | 25 | 25 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 20 | 9,3 dB/100 m | 45,8 | 42,8 | 36,5 | 33,5 | 37,7 | 34,7 | 25 | 25 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 25 | 10,4 dB/100 m | 44,3 | 41,3 | 33,9 | 30,9 | 35,8 | 32,8 | 24,3 | 24,3 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 31,25 | 11,7 dB/100 m | 42,9 | 39,9 | 31 | 28 | 33,9 | 30,9 | 23,6 | 23,6 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 62,5 | 17,0 dB/100 m | 38,4 | 35,4 | 22 | 19 | 27,8 | 24,8 | 21,5 | 21,5 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 100 | 22,0 dB/100 m | 35,3 | 32,3 | 14 | 11 | 23,8 | 20,8 | 20,1 | 20,1 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| Tension nominale UL |
|---|
| 300 V (CMR), 300 V (CMX-Extérieur) |
| Température UL | Température de service | Installation |
|---|---|---|
| 60° C | -40° C à +75° C | -25° C à +75° C |
| Stationnaire min. |
|---|
| 25 mm (1 po) |
|
Tension de traction maximum |
11 kg (25 livres) |
|---|---|
|
Poids câble en vrac |
30 livres/1000 pi |
|
Environnement compatible |
Intérieur/extérieur, intérieur, extérieur, résistance aux rayons du soleil, résistance aux hydrocarbures, aérien |
|---|---|
|
Inflammabilité/réaction au feu |
UL1666 colonne montante, FT4, IEEE 1202 test à la flamme sur plateau vertical, IEC 60332-1-2 |
|
Conformité CPR |
CPR Euroclass : Eca |
|
Conformité NEC / UL |
Article 800, CMR, CMX-extérieur |
|
Conformité CEC / C(UL) |
CMX-extérieur |
|
Conformité NEMA |
NEMA WC-63.1 |
|
Catégorie de données |
Catégorie 5e |
|
Conformité normes TIA/EIA |
ANSI/TIA-568.2-D Catégorie 5e |
|
Conformité aux directives européennes |
Marque CE de l'UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2020-01-16UE |
|
Conformité à la réglementation du Royaume-Uni |
Marquage UKCA |
|
Conformité APAC |
China RoHS II (GB/T 26572-2011) |
|
Autre(s) norme(s) de conformité |
P-07-KA060004-MSHA |
|
Notes |
Les températures de fonctionnement sont sous réserve d'un déclassement en fonction de la longueur. Le câble satisfait à la norme UL 1581 relative au test de courbure à froid - 40° C. T568A Numéro de référence compatible avec la fiche : R301603 T568B Numéro de référence compatible avec la fiche : R301604 |
|---|
|
Mise à jour et révision |
Numéro de révision : 0.536 Date de révision : 29-04-2024 |
|---|
| Article n° | Couleur | Type de présentation | Longueur | UPC | Note de bas de page |
|---|---|---|---|---|---|
| 7919A 01010000 | Noir | 612825191216 | C | ||
| 7919A 0101000 | Noir | Bobine | 1 000 pi | 612825191209 | C |
| 7919A 0102000 | Noir | Bobine | 2,000 pi | 612825191223 | C |
| 7919A 0105000 | Noir | Bobine | 5,000 pi | 612825191230 | C |
| 7919A 0061000 | Bleu | Bobine | 1 000 pi | 612825191193 | C |
