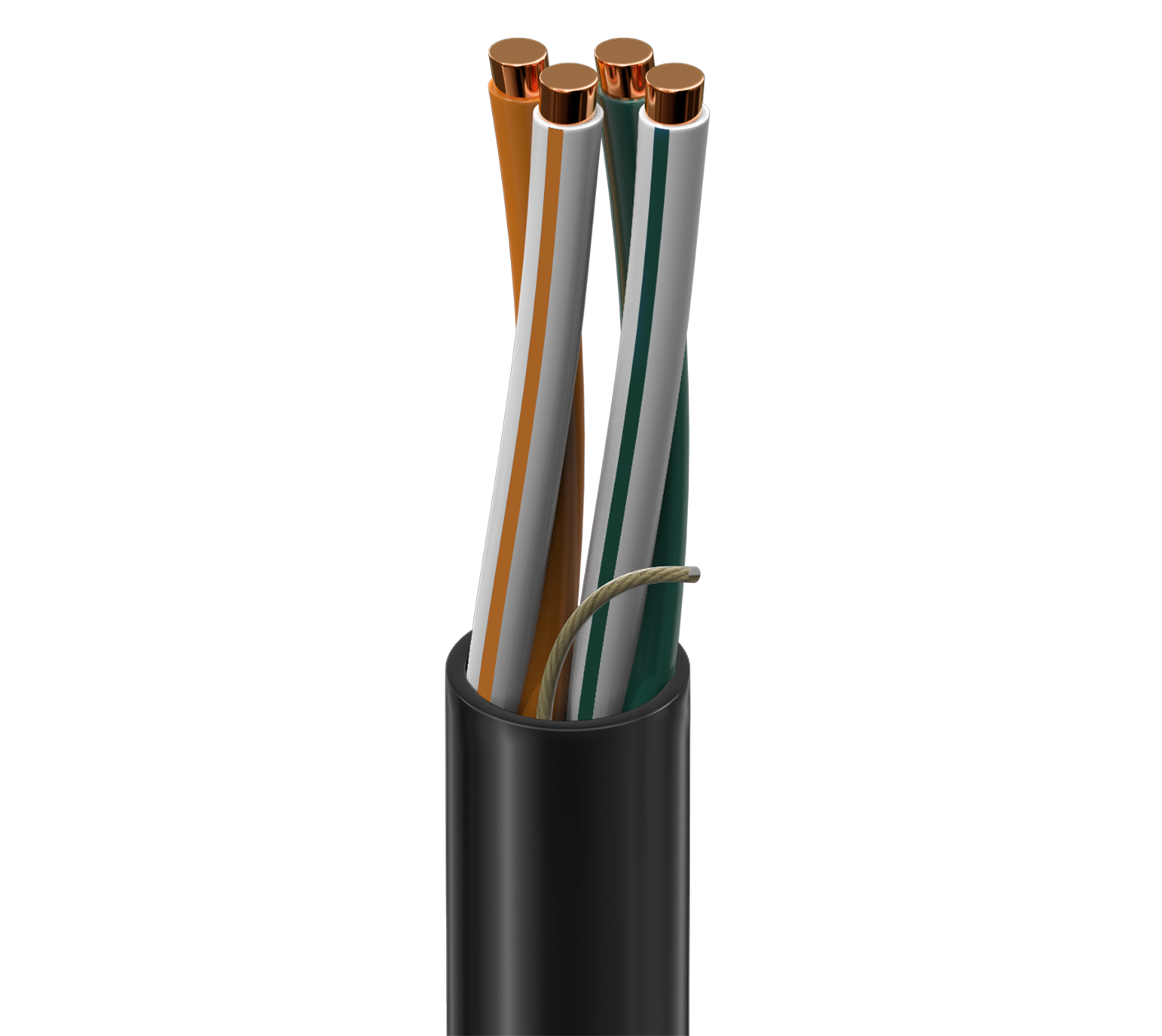

DataTuff® 5e, BC plein 2 paires collées n° 24, isolation PO, gaine en PVC, CMR RÉSISTANCE À LA LUMIÈRE, RÉSISTANCE AUX HYDROCARBURES
| Applications recommandées | environnement très difficile, IIoT, automatisation des usines ou des processus, appareils et caméras IP, communication de données, etc. |
|---|
| Élément | AWG | Câblé | Matériel | Diamètre nominal | Nombre de paires |
|---|---|---|---|---|---|
| Paire(s) | 24 | Uni | BC – Cuivre brut | 0,02 po | 2 |
|
Nombre de conducteurs |
4 |
|---|---|
|
Nombre total de paires |
2 |
| Élément | Matériel | Diamètre nominal | Épaisseur de paroi nominale |
|---|---|---|---|
| Paire(s) | PO – Polyoléfine | 0,043 po | 0,010 po |
|
Paire collée |
Oui |
|---|
| Nombre | Couleur |
|---|---|
| 1 | Orange et blanc/orange |
| 2 | Vert et blanc/vert |
| Matériel | Diamètre nominal | Fil de déchirement |
|---|---|---|
| PVC – Chlorure de polyvinyle | 0,207 po | Oui |
| Résistance en courant continu maximum du conducteur | Déséquilibre DCR max. |
|---|---|
| 29,7 Ohm/1000 pi | 3 % |
| Déséquilibre de la capacité maximum | Capacité mutuelle nominale |
|---|---|
| 90 pF/100 m | 15 pF/pi |
| Délai maximum | Délai de propagation maximum | Vitesse de propagation nominale (VP) [%] |
|---|---|---|
| 510 ns/100 m | 25 ns/100 m | 70 % |
| Fréquence [MHz] | Atténuation d'insertion maximale (atténuation) | NEXT min. [dB] | PSNEXT min. [dB] | ACR min. [dB] | PSACR min. [dB] | ACRF (ELFEXT) min. [dB] | PSACRF (PSELFEXT) min. [dB] | RL (perte de retour) min. [dB] | Impédance d'entrée max./min. (non équipée) | Impédance ajustée max./min. |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 MHz | 2 dB/100 m | 65,3 dB | 65,3 dB | 63,3 dB | 63,3 dB | 63,8 dB | 60,8 dB | 20 dB | 100 ± 12 Ohm | 95-110 Ohm |
| 4 MHz | 4 dB/100 m | 56,3 dB | 56,3 dB | 52,3 dB | 52,3 dB | 51,7 dB | 48,7 dB | 23,6 dB | 100 ± 12 Ohm | 95-110 |
| 8 MHz | 5,7 dB/100 m | 51,8 dB | 51,8 dB | 46,1 dB | 46,1 dB | 45,7 dB | 42,7 dB | 25,4 dB | 100 ± 12 Ohm | 95-107 |
| 10 MHz | 6,4 dB/100 m | 50,3 dB | 50,3 dB | 43,9 dB | 43,9 dB | 43,8 dB | 40,8 dB | 26 dB | 100 ± 12 Ohm | 95-107 |
| 16 MHz | 8,1 dB/100 m | 47,3 dB | 47,3 dB | 39,1 dB | 39,1 dB | 39,7 dB | 36,7 dB | 26 dB | 100 ± 12 Ohm | 95-107 |
| 20 MHz | 9,2 dB/100 m | 45,8 dB | 45,8 dB | 35,2 dB | 35,2 dB | 37,7 dB | 34,7 dB | 26 dB | 100 ± 12 Ohm | 95-107 |
| 25 MHz | 10,3 dB/100 m | 44,3 dB | 44,3 dB | 34,1 dB | 34,1 dB | 35,8 dB | 32,8 dB | 25,5 dB | 100 ± 15 Ohm | 95-107 |
| 31,25 MHz | 11,6 dB/100 m | 42,9 dB | 42,9 dB | 31,3 dB | 31,3 dB | 33,9 dB | 30,9 dB | 25 dB | 100 ± 15 Ohm | 95-107 |
| 62,5 MHz | 16,8 dB/100 m | 38,4 dB | 38,4 dB | 21,6 dB | 21,6 dB | 27,8 dB | 24,8 dB | 23,5 dB | 100 ± 15 Ohm | 95-107 |
| 100 MHz | 21,7 dB/100 m | 35,3 dB | 35,3 dB | 17,1 dB | 17,1 dB | 23,8 dB | 20,8 dB | 22,5 dB | 100 ± 15 Ohm | |
| 155 MHz | 27,7 dB/100 m | 32,5 dB | 32,5 dB | 4,7 dB | 4,7 dB | 19,9 dB | 16,9 dB | 19 dB | 100 ± 18 Ohm | |
| 200 MHz | 32 dB/100 m | 30,8 dB | 30,8 dB | 3 dB | 3 dB | 17,7 dB | 14,7 dB | 19 dB | 100 ± 20 Ohm | |
| 250 MHz | 36,4 dB/100 m | 29,3 dB | 29,3 dB | 0 dB | 0 dB | 15,8 dB | 12,8 dB | 18 dB | 100 ± 20 Ohm | |
| 300 MHz | 40,5 dB/100 m | 28,2 dB | 28,2 dB | 0 dB | 0 dB | 14,2 dB | 11,2 dB | 18 dB | 100 ± 20 Ohm | |
| 310 MHz | 41,3 dB/100 m | 27,9 dB | 27,9 dB | 13,9 dB | 10,9 dB | 18 dB | 100 ± 20 Ohm | |||
| 350 MHz | 44,3 dB/100 m | 27,2 dB | 27,2 dB | 12,9 dB | 9,9 dB | 17 dB | 100 ± 22 Ohm |
| Tension nominale UL |
|---|
| 300 V RMS |
|
Plage de température d'installation |
-25° C à +75° C |
|---|---|
|
Température nominale UL |
75° C |
|
Plage de température de stockage |
-40° C à +85° C |
|
Plage de température de fonctionnement |
-40° C à +75° C |
|
Résistance aux UV |
Oui |
|---|---|
|
Poids câble en vrac |
17 livres/1000 pi |
|
Tension de traction maximum |
20 livres |
|
Rayon de courbure minimum pendant l'installation |
2,07 po |
|
Rayon de cintrage minimum/axe mineur |
0,25 po |
|
Articles NEC |
Article 800 |
|---|---|
|
Conformité NEC/(UL) |
CMR |
|
Conformité CEC/C(UL) |
CMR |
|
Conformité ISO/IEC |
ISO/CEI 11801 Cat 5e |
|
CPR Euroclass |
Eca |
|
Catégorie de données |
Catégorie 5e |
|
Conformité normes TIA/EIA |
TIA-568.C.2 Catégorie 5e |
|
Vérification des performances par un tiers |
Certification UL catégorie 5e |
|
Environnement |
Intérieur/extérieur |
|---|---|
|
Directive UE 2000/53/EC (ELV) |
Oui |
|
Directive UE 2003/11/EC (BFR) |
Oui |
|
Directive UE 2011/65/UE (RoHS 2) |
Oui |
|
Directive UE 2012/19/EU (WEEE) |
Oui |
|
Directive UE 2015/863/UE (amendement RoHS 2) |
Oui |
|
Conformité aux directives européennes |
Directive UE 2003/11/EC (BFR) |
|
Marquage CE UE |
Oui |
|
MII Order n° 39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine) |
Oui |
|
Utilisation – Intérieur |
Oui |
|---|---|
|
Utilisation – Résistance aux hydrocarbures |
Oui |
|
Utilisation – Extérieur |
Oui |
|
Utilisation – Résistance à la lumière |
Oui |
|
Inflammabilité CSA/C(UL) |
FT4 |
|---|---|
|
Inflammabilité UL |
Redresseur UL1666 |
|
Inflammabilité IEC |
IEC 60332-1-2 |
|
Tension nominale UL |
300 V RMS |
|
Plénum (oui/non) |
Non |
|---|
|
Note de bas de page |
C - CONDITIONNEMENT BOBINE EN CAISSE. |
|---|
|
Notes |
Numéros de brevet US 5, 606, 151 ; 5, 734, 126. EtherNet IP est une marque déposée de ControlNet International, Ltd. sous licence de Open DeviceNet Vendor Association, Inc.. Les températures de fonctionnement sont sujettes à déclassement selon la longueur. Le câble satisfait à la norme UL 1581 relative au test de courbure à froid -40° C |
|---|
|
Mise à jour et révision |
Numéro de révision : 0.540 Date de révision : 29-04-2024 |
|---|
| Article n° | Couleur | Type de conditionnement | Longueur | UPC |
|---|---|---|---|---|
| 7932A 0101000 | Noir | Bobine | 1 000 pi | 612825191612 |
| 7932A 0021000 | Rouge | Bobine | 1 000 pi | 612825191605 |
| 7932A 1NH1000 | Sarcelle | Bobine | 1 000 pi | 612825191636 |
