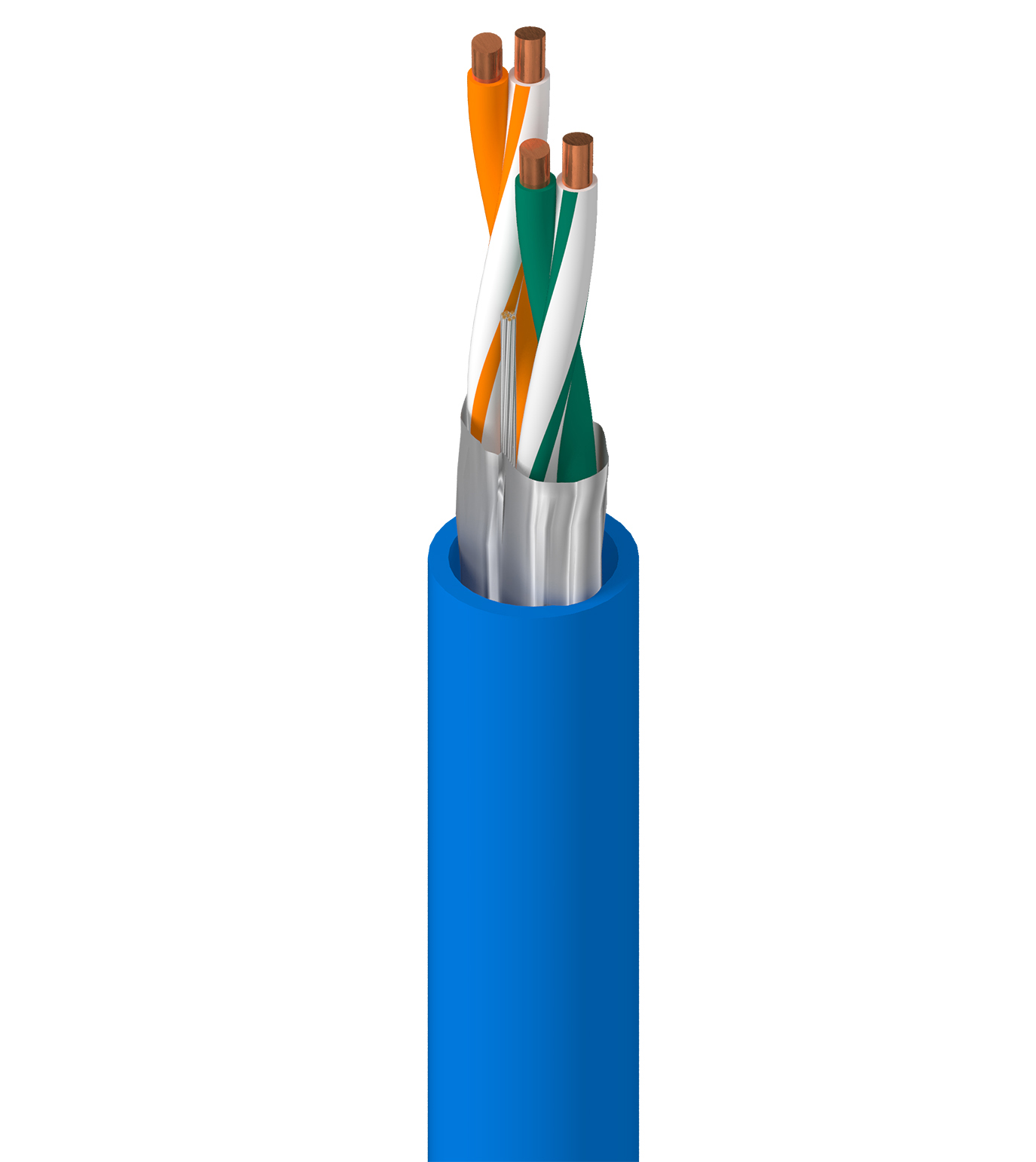

DataTuff® Cat 5e, BC plein 2 paires collées n° 24, isolation PO, OS, gaine en PVC, CMR RÉSISTANCE À LA LUMIÈRE, RÉSISTANCE AUX HYDROCARBURES
| Applications recommandées | environnement très difficile, IIoT, automatisation des usines ou des processus, appareils et caméras IP, communication de données, etc. |
|---|---|
|
Brevet |
Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d’informations sur les brevets à https://www.belden.com/patents. |
| Élément | Taille | Câblé | Matériel | Nombre de paires | Nombre d'éléments |
|---|---|---|---|---|---|
| Paire(s) | 24 AWG | Uni | BC – Cuivre brut | 2 | 2 |
| Matériel | Code couleur |
|---|---|
| PO – Polyoléfine | Blanc/rayure orange et orange, blanc/rayure verte et vert |
|
Paire collée |
Oui |
|---|
| Type de blindage | Matériel | Couverture | Type de fil de masse |
|---|---|---|---|
| Ruban | Bi-laminé (alum+poly) | 100 % | TC 24 AWG (7x32) |
| Matériel | Diamètre nominale | Fil de déchirement |
|---|---|---|
| PVC – Chlorure de polyvinyle | 5,97 mm (0,235 po) | Non |
|
Diamètre total du câble (nominal) |
5,97 mm (0,235 po) |
|---|
| Résistance en courant continu maximum du conducteur | Déséquilibre de la capacité maximum |
|---|---|
| 93,8 Ohm/km (28,6 Ohm/1000 pi) | 90 pF/100 m |
| Délai maximum | Délai de propagation maximum | Vitesse de propagation nominale |
|---|---|---|
| 552 ns/100 m | 45 ns/100 m | 70 % |
| Fréquence [MHz] | Atténuation d'insertion maximale (atténuation) | NEXT min. [dB] | PSNEXT min. [dB] | ACR min. [dB] | PSACR min. [dB] | ACRF (ELFEXT) min. [dB] | PSACRF (PSELFEXT) min. [dB] | RL (perte de retour) min. [dB] | SRL (atténuation de retour structurale) min. [dB] | Impédance d'entrée max./min. (non équipée) [Ohm] | Impédance max./min. ajustée [Ohm] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2,1 dB/100 m | 65,3 | 62,3 | 63,2 | 60 | 63,8 | 60,8 | 23 | 23 | 100 ± 20,2 | 105 ± 10 |
| 4 | 4,0 dB/100 m | 56,3 | 53,3 | 56,3 | 49 | 51,7 | 48,7 | 23 | 23 | 100 ± 14,2 | 100 ± 10 |
| 8 | 5,6 dB/100 m | 51,8 | 48,8 | 46,2 | 43 | 45,7 | 42,7 | 23 | 24,5 | 100 ± 11,3 | 100 ± 10 |
| 10 | 6,3 dB/100 m | 50,3 | 47,3 | 43,9 | 41 | 43,8 | 40,8 | 25 | 25 | 100 ± 11,3 | 100 ± 10 |
| 16 | 8,0 dB/100 m | 47,3 | 44,3 | 35,2 | 36 | 39,7 | 36,7 | 25 | 25 | 100 ± 11,3 | 100 ± 10 |
| 20 | 9,0 dB/100 m | 45,8 | 42,8 | 36,5 | 33,5 | 37,7 | 34,7 | 25 | 25 | 100 ± 11,3 | 100 ± 10 |
| 25 | 10,1 dB/100 m | 44,3 | 41,3 | 34,2 | 30,9 | 35,8 | 32,8 | 25,5 | 24,3 | 100 ± 11,3 | 100 ± 10 |
| 31,25 | 11,4 dB/100 m | 42,9 | 39,9 | 31,3 | 28 | 33,9 | 30,9 | 23,6 | 23,6 | 100 ± 13,2 | 100 ± 10 |
| 62,5 | 16,5 dB/100 m | 38,4 | 35,4 | 21,6 | 19 | 27,8 | 24,8 | 21,5 | 21,5 | 100 ± 16,9 | 100 ± 10 |
| 100 | 21,3 dB/100 m | 35,3 | 32,3 | 17,1 | 11 | 23,8 | 20,8 | 20,1 | 20,1 | 100 ± 20,0 | 100 ± 10 |
| 155 | 28,1 dB/100 m | 32,5 | 29,5 | 4,4 | 1.4 | 19,9 | 16,9 | 15,8 | 100 ± 25,0 | 100 ± 15 | |
| 200 | 32 dB/100 m | 30,8 | 27,8 | 4 | 1 | 17,7 | 14,7 | 15 | 100 ± 25,0 | 100 ± 15 |
| Tension nominale UL |
|---|
| 300 V (CMR) |
| Température UL | Température de service | Installation | Stockage |
|---|---|---|---|
| 60° C | -40° C à +80° C | -25° C à +60° C | -40° C à +80° C |
| Stationnaire min. |
|---|
| 2,560 po (65,02 mm) |
|
Tension de traction maximum |
25 kg (55 livres) |
|---|---|
|
Poids câble en vrac |
31 livres/1000 pi |
|
Environnement compatible |
Intérieur/extérieur, intérieur, extérieur, résistance à la lumière du soleil, résistance aux hydrocarbures |
|---|---|
|
Inflammabilité/réaction au feu |
UL 1685 (FT4 Charge), FT4, Test de propagation verticale de la flamme IEEE 1202, IEC 60332-1-2 |
|
Conformité CPR |
CPR Euroclass : Eca |
|
Conformité NEC / UL |
Article 800, CMR |
|
Conformité CEC / C(UL) |
CMR |
|
Conformité NEMA |
NEMA WC-63.1 |
|
Catégorie de données |
Catégorie 5e |
|
Conformité normes TIA/EIA |
ANSI/TIA-568.2-D Catégorie 5e |
|
Conformité ISO/IEC |
ISO/IEC 11801-1, IEC 61156-5 |
|
Conformité aux directives européennes |
Directive UE 2015/863/UE (amendement RoHS 2, REACH, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE), REACH : 2020-01-16 |
|
Conformité à la réglementation du Royaume-Uni |
Marquage UKCA |
|
Conformité APAC |
China RoHS II (GB/T 26572-2011) |
|
Notes |
Les températures de fonctionnement sont sujettes à déclassement selon la longueur. Le câble satisfait à la norme UL 1581 relative au test de courbure à froid -40° C Les limites inférieures à 4 MHz sont données à titre indicatif. |
|---|
|
Mise à jour et révision |
Numéro de révision : 0.568 Date de révision : 29-04-2024 |
|---|
| Article n° | Couleur | Type de présentation | Longueur | UPC | Note de bas de page |
|---|---|---|---|---|---|
| 7933A 0101000 | Noir | Bobine | 1 000 pi | 612825191643 | C |
| 7933A 1NH1000 | Sarcelle | Bobine | 1 000 pi | 612825191667 | C |
