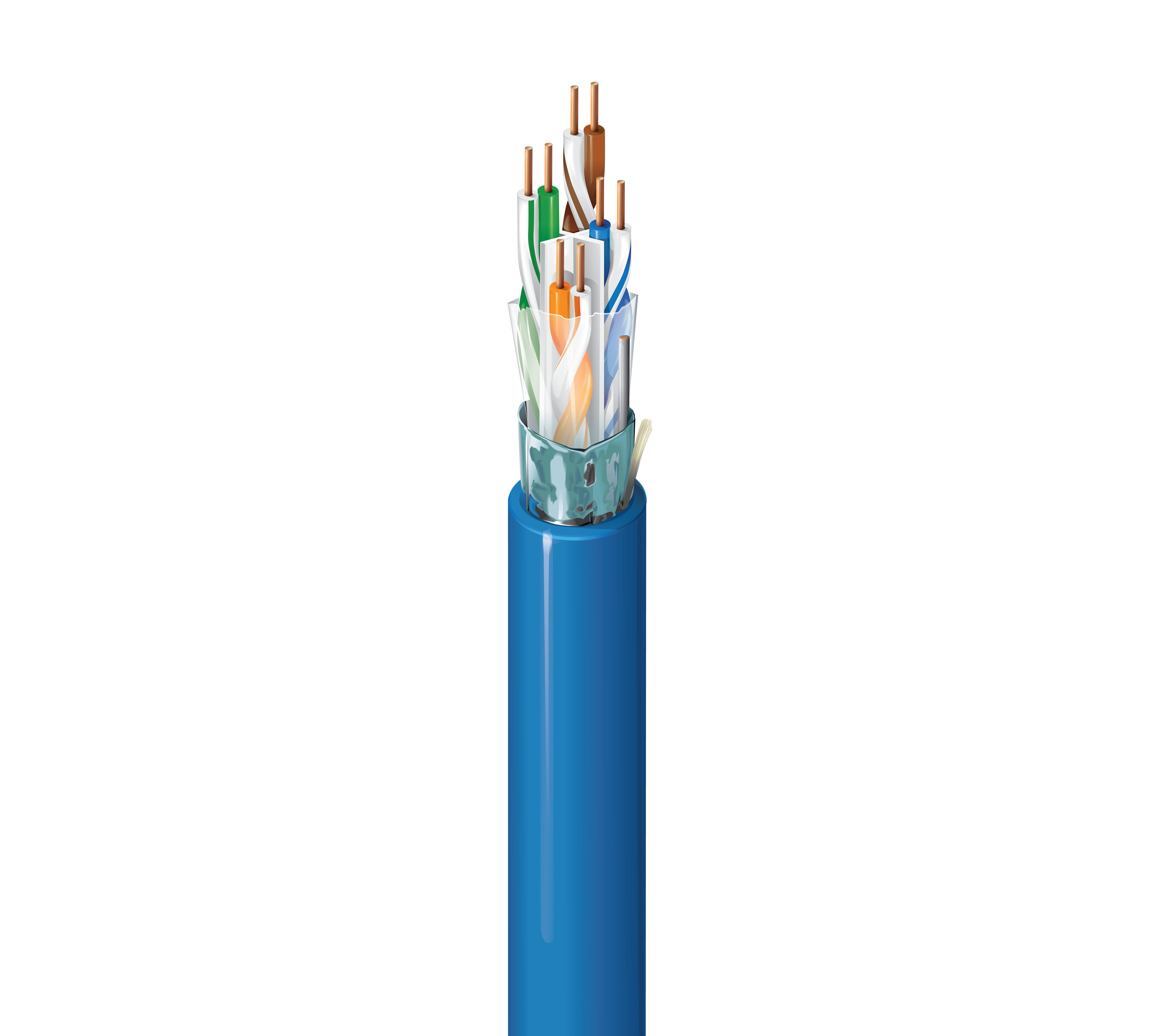

2413F

Câble amélioré de catégorie 6+, 4 paires, F/UTP, CMP

...
Câble horizontal de local amélioré de catégorie 6+ (350 MHz), 4 paires, conducteurs en cuivre brut solide 23 AWG, blindage par feuille d'aluminium F/UTP, Plénum-CMP, gaine Flamarrest® PVC-LS
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Câble horizontal pour locaux, 1000BASE-T Ethernet, 100BASE-TX Ethernet, 10BASE-T Ethernet, Surveillance, PoE++, PoE+, PoE, Environnements bruyants

Brevet

Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez de plus amples informations sur les brevets à l'adresse https://www.belden.com/patents.

Détails de la construction
Conducteur
Taille Câblé Matériel Nombre de paires
23 AWG Uni BC – Cuivre brut 4
isolation
Matériel Code couleur
FEP – Éthylène propylène fluoré Blanc/rayure bleue et bleu, Blanc/rayure orange et orange, blanc/rayure verte et vert, blanc/rayure marron et marron
Blindage extérieur
Type de blindage Matériel Couverture Type de fil de masse
Ruban Polyester + bi-laminé (Alum+Poly) 100 % TC (plein) 24 AWG
Gaine extérieure
Séparateur Matériel Nom commercial du matériau Diamètre nominale Fil de déchirement
Membre central (X-Spline® breveté) PVC – Chlorure de polyvinyle Flamarrest® 7,24 mm (0,285 po) Non

Diamètre total du câble (nominal)

7,24 mm (0,285 po)

Caractéristiques électriques
Électricité
Résistance en courant continu maximum du conducteur Déséquilibre de la capacité maximum
93,8 Ohm/km (28,6 Ohm/1000 pi) 330 pF/100 m
Délai
Fréquence Délai maximum Délai de propagation maximum Vitesse de propagation nominale
100 MHz 537,6 ns/100 m 45 ns/100 m 72 %
Haute fréquence
Fréquence [MHz] Atténuation d'insertion maximale (atténuation) NEXT min. [dB] PSNEXT min. [dB] ACR min. [dB] PSACR min. [dB] ACRF (ELFEXT) min. [dB] PSACRF (PSELFEXT) min. [dB] RL (perte de retour) min. [dB] Impédance d'entrée max./min. (non équipée) [Ohm] Impédance max./min. ajustée [Ohm] TCL min. [dB] ELTCTL min. [dB]
0,772 1,8 dB/100 m 77,0 77,0 75,2 76,2 73,0 70,0 19,4 100 +/- 15 100 ± 15 40,0 37,2
1 2,0 dB/100 m 75,3 75,3 73,3 74,3 70,8 67,8 20,0 100 +/- 15 100 ± 15 40,0 35,0
4 3,7 dB/100 m 66,3 66,3 62,6 63,6 58,8 55,8 23,0 100 +/- 15 100 ± 15 40,0 23,0
8 5,2 dB/100 m 61,8 61,8 56,6 57,6 52,7 49,7 24,5 100 +/- 15 100 ± 15 40,0 16,9
10 5,8 dB/100 m 60,3 60,3 54,5 55,5 50,8 47,8 25,0 100 +/- 15 100 ± 15 40,0 15,0
16 7,4 dB/100 m 57,2 57,2 49,9 50,9 46,7 43,7 25,0 100 +/- 15 100 ± 15 38,0 10,9
20 8,3 dB/100 m 55,8 55,8 47,5 48,5 44,8 41,8 25,0 100 +/- 15 100 ± 15 37,0 9,0
25 9,3 dB/100 m 54,3 54,3 45,1 46,1 42,8 39,8 24,3 100 +/- 15 100 ± 15 36,0 7,0
31,25 10,4 dB/100 m 52,9 52,9 42,5 43,5 40,9 37,9 23,6 100 +/- 15 100 ± 15 35,1 5,1
62,5 15,0 dB/100 m 48,4 48,4 33,4 34,4 34,9 31,9 21,5 100 +/- 15 100 ± 15 32,0
100 19,3 dB/100 m 45,3 45,3 26,0 27,0 30,8 27,8 20,1 100 +/- 15 100 ± 15 30,0
155 24,6 dB/100 m 42,4 42,4 17,9 18,9 27,0 24,0 19,5 100 +/- 22 100 ± 15 28,1
200 28,3 dB/100 m 40,8 40,8 12,5 13,5 24,8 21,8 18,7 100 +/- 22 100 ± 15 27,0
250 32,1 dB/100 m 39,3 39,3 7,2 8,2 22,8 19,8 18,0 100 +/- 32 100 ± 15 26,0
300 35,6 dB/100 m 38,1 36,1 2,5 1.5 21,3 18,3 17,5 100 +/- 32 100 ± 15 25,2
350 38,9 dB/100 m 37,1 35,1 19,9 16,9 17,0 100 +/- 32 100 ± 15 24,6
400 42,0 dB/100 m 36,3 34,3 18,8 15,8 16,6 100 +/- 32 100 ± 15 24,0
450 45,0 dB/100 m 35,5 33,5 17,7 14,7 16,2 100 +/- 32 100 ± 15 23,5
500 47,9 dB/100 m 34,8 32,8 16,8 13,8 15,9 100 +/- 32 23,0
550 50,6 dB/100 m 34,2 32,2 16,0 13,0 15,6 100 +/- 32 22,6
Voltage
Tension nominale UL
300 V (CMP)
Caractéristiques mécaniques
Température
Température UL Température de service Installation Stockage
75° C -20° C à +75° C De 0° C à +50° C -20° C à +75° C
Rayon de courbure
Stationnaire min. Installation min.
1.0 in (25 mm) 2,25 po (57,2 mm)

Tension de traction maximum

11 kg (25 livres)

Poids câble en vrac

44 livres/1000 pi

Normes et conformité

Environnement compatible

Plénum, intérieur

Durabilité

Product Lens™, Déclaration environnementale de produit (EPD) disponible

Inflammabilité/réaction au feu

NFPA 262, UL 910 (Plénum), FT6, CEI 60332-1-2

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité NEC / UL

Article 800, CMP

Conformité CEC / C(UL)

CMP

Conformité ICEA

S-116-732

Conformité IEEE

IEEE 802.3bt type 1, type 2, type 3, type 4

Conformité NEMA

ANSI/NEMA WC-66

Catégorie de données

Catégorie 6

Conformité normes TIA/EIA

ANSI/TIA-568.2-D Catégorie 6

Vérification des performances par un tiers

Catégorie 6

Conformité ISO/IEC

ISO/IEC 11801-1, IEC 61156-5

Conformité aux directives européennes

Marque CE de l'UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2020-01-16UE

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

China RoHS II (GB/T 26572-2011)

Numéro non-plénum

2412F

Notes sur le produit

Notes

Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Les valeurs au-dessus de 300 MHz servent uniquement à des fins techniques. Le blindage est lié à la paroi interne de la gaine pour une bonne stabilité électrique. La copie présente les marques de séquence descendantes. Ramenez la longueur à 0.

Historique

Mise à jour et révision

Numéro de révision : 0.533 Date de révision : 12-12-2023

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation Longueur UPC
2413F 0101000 Noir Bobine 1 000 pi 612825131601
2413F D15A500 Bleu Boîte à bobine d'enroulage 500 pi 612825131519
2413F D151000 Bleu Bobine 1 000 pi 612825131526
2413F 0081000 Gris Bobine 1 000 pi 612825131571
2413F 0051000 Vert Bobine 1 000 pi 612825131564
2413F 0031000 Orange Bobine 1 000 pi 612825131540
2413F 0021000 Rouge Bobine 1 000 pi 612825131533
2413F 009A500 Blanc Boîte à bobine d'enroulage 500 pi 612825131588
2413F 0091000 Blanc Bobine 1 000 pi 612825131595
2413F 0041000 Jaune Bobine 1 000 pi 612825131557
