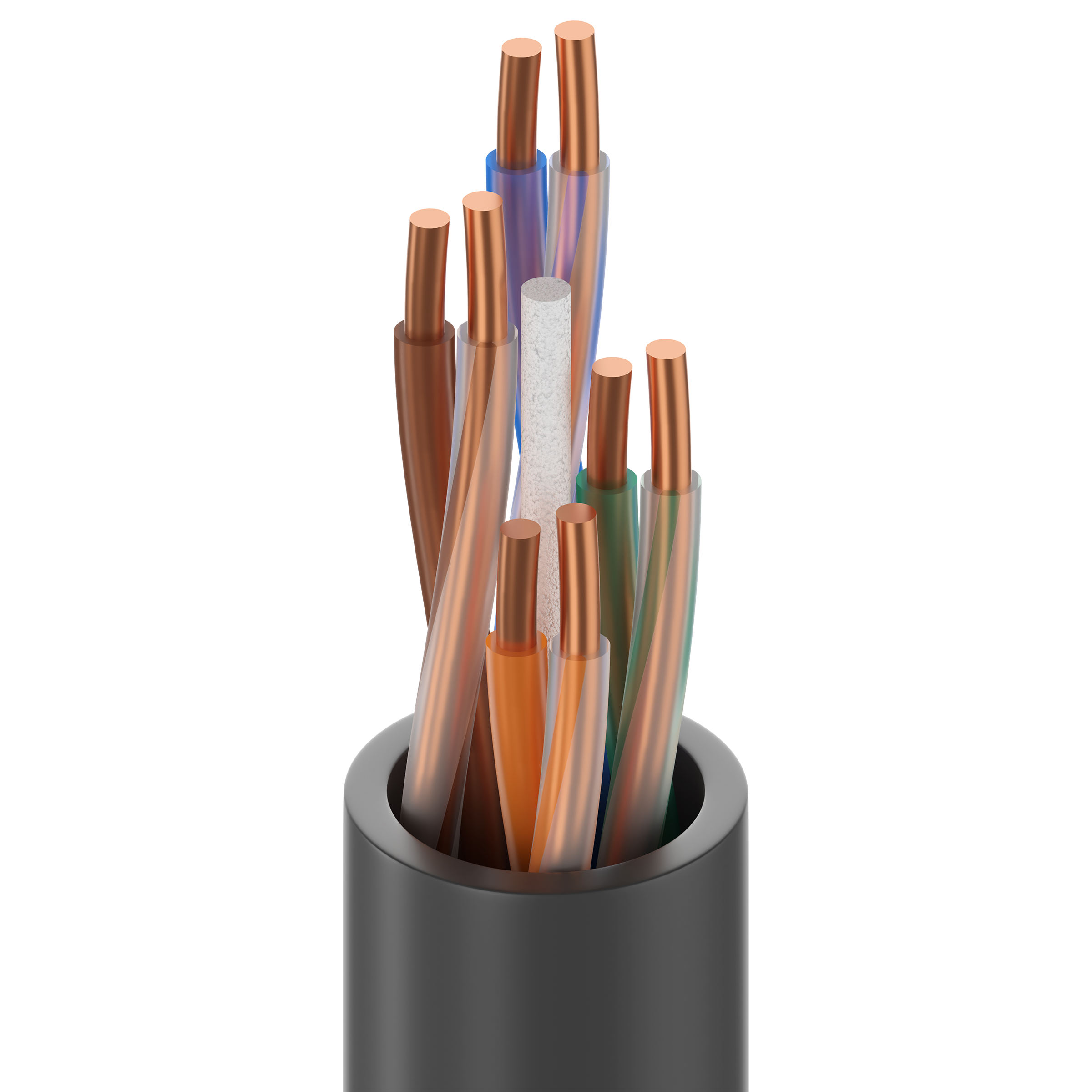

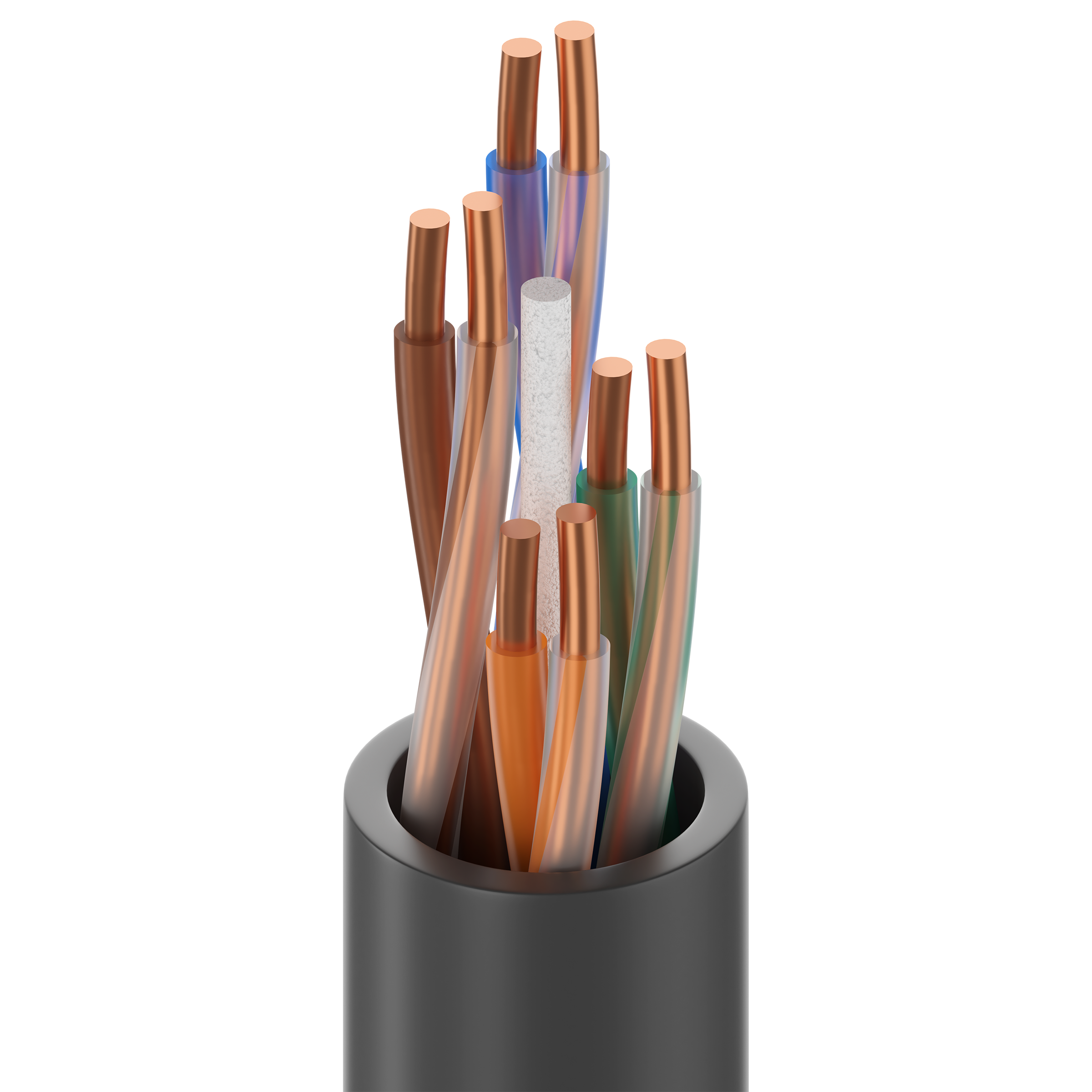

7931A

DataTuff® Cat 6, BC plein 4 paires collées n° 23, isolation en FEP, gaine en FEP, CMP FHC 25/50

Câble Ethernet industriel Cat 6, 4 paires collées 23 AWG (plein) cuivre brut, isolation en FEP, gaine extérieure en FEP, CMP, combustion limitée

Demander un devis

Spécifications

Signaler une erreur

Applications recommandées	température extrême, exposition au pétrole et à l'essence, environnement très difficile, IIoT, automatisation des usines ou des processus, appareils et caméras IP, communication de données, etc.
Brevet	Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez de plus amples informations sur les brevets à l'adresse https://www.belden.com/patents.

Élément	Taille	Câblé	Matériel	Nombre de paires	Nombre d'éléments
Paire(s)	23 AWG	Uni	BC – Cuivre brut	4	4

Matériel	Code couleur
FEP – Éthylène propylène fluoré	Blanc/rayure bleue et bleu, Blanc/rayure orange et orange, blanc/rayure verte et vert, blanc/rayure marron et marron

Paire collée	Oui

Matériel	Diamètre nominale	Fil de déchirement
FEP – Éthylène propylène fluoré	5,33 mm (0,210 po)	Non

Diamètre total du câble (nominal)	5,33 mm (0,210 po)

Résistance en courant continu maximum du conducteur	Déséquilibre de la capacité maximum
93,8 Ohm/km (28,6 Ohm/1000 pi)	330 pF/100 m

Délai maximum	Délai de propagation maximum	Vitesse de propagation nominale
537 ns/100 m	45 ns/100 m	72 %

Fréquence [MHz]	Atténuation d'insertion maximale (atténuation)	NEXT min. [dB]	PSNEXT min. [dB]	ACR min. [dB]	PSACR min. [dB]	ACRF (ELFEXT) min. [dB]	PSACRF (PSELFEXT) min. [dB]	RL (perte de retour) min. [dB]	Impédance d'entrée max./min. (non équipée) [Ohm]	Impédance max./min. ajustée [Ohm]
1	2,0 dB/100 m	74,3	72,3	72,3	70,3	67,8	64,8	20	100 ± 15	100 ± 15
4	3,8 dB/100 m	65,3	63,3	61,5	59,5	55,8	52,7	23	100 ± 15	100 ± 15
8	5,3 dB/100 m	60,8	58,8	55,4	53,4	49,7	46,7	24,5	100 ± 15	100 ± 15
10	6 dB/100 m	59,3	57,3	53,3	51,3	47,8	44,8	25	100 ± 15	100 ± 15
16	7,6 dB/100 m	56,2	54,3	48,7	46,7	43,7	40,7	25	100 ± 15	100 ± 15
20	8,5 dB/100 m	54,8	52,8	46,3	44,3	41,8	38,7	25	100 ± 15	100 ± 15
25	9,5 dB/100 m	53,3	51,3	43,8	41,8	39,8	36,8	24,3	100 ± 15	100 ± 15
31,25	10,7 dB/100 m	51,9	49,9	41,2	39,2	37,9	34,9	23,6	100 ± 15	100 ± 15
62,5	15,4 dB/100 m	47,4	45,4	32	30	31,9	28,8	21,5	100 ± 15	100 ± 15
100	19,8 dB/100 m	44,3	42,3	24,5	22,5	27,8	24,8	20,1	100 ± 15
155	25,2 dB/100 m	41,5	39,5	16,3	14,3	23,9	20,9	18,8	100 ± 22
200	29,0 dB/100 m	39,8	37,8	10,8	8,8	21,8	18,7	18	100 ± 22
250	32,8 dB/100 m	38,3	36,3	5,5	3,5	19,8	16,8	17,3	100 ± 32

Tension nominale UL
300 V (CMP)

Température UL	Température de service	Installation
150° C	-70° C à +150° C	-55° C à +150° C

Stationnaire min.
13 mm (0,5 po)

Tension de traction maximum	18 kg (40 livres)
Poids câble en vrac	32 livres/1000 pi

Environnement compatible	Intérieur/extérieur, intérieur, extérieur, résistance aux rayons du soleil, résistance aux hydrocarbures, aérien
Inflammabilité/réaction au feu	Test de flamme plénum NFPA 262 (UL910), UL723 (NFPA 255), FT6, CEI 60332-1-2
Conformité CPR	CPR Euroclass : Eca
Conformité NEC / UL	Article 800, CMP
Conformité CEC / C(UL)	CMP
Catégorie de données	Catégorie 6
Conformité normes TIA/EIA	ANSI/TIA-568.2-D Catégorie 6
Conformité aux directives européennes	Marque CE de l'UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2020-01-16UE
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Conformité APAC	China RoHS II (GB/T 26572-2011)

Notes	Températures de fonctionnement sous réserve d'un déclassement en fonction de la longueur.

Mise à jour et révision	Numéro de révision : 0.591 Date de révision : 12-12-2023

Références des pièces

Article n°	Couleur	Type de présentation	Longueur	UPC
7931A 0101000	Noir	Bobine	1 000 pi	612825191599
