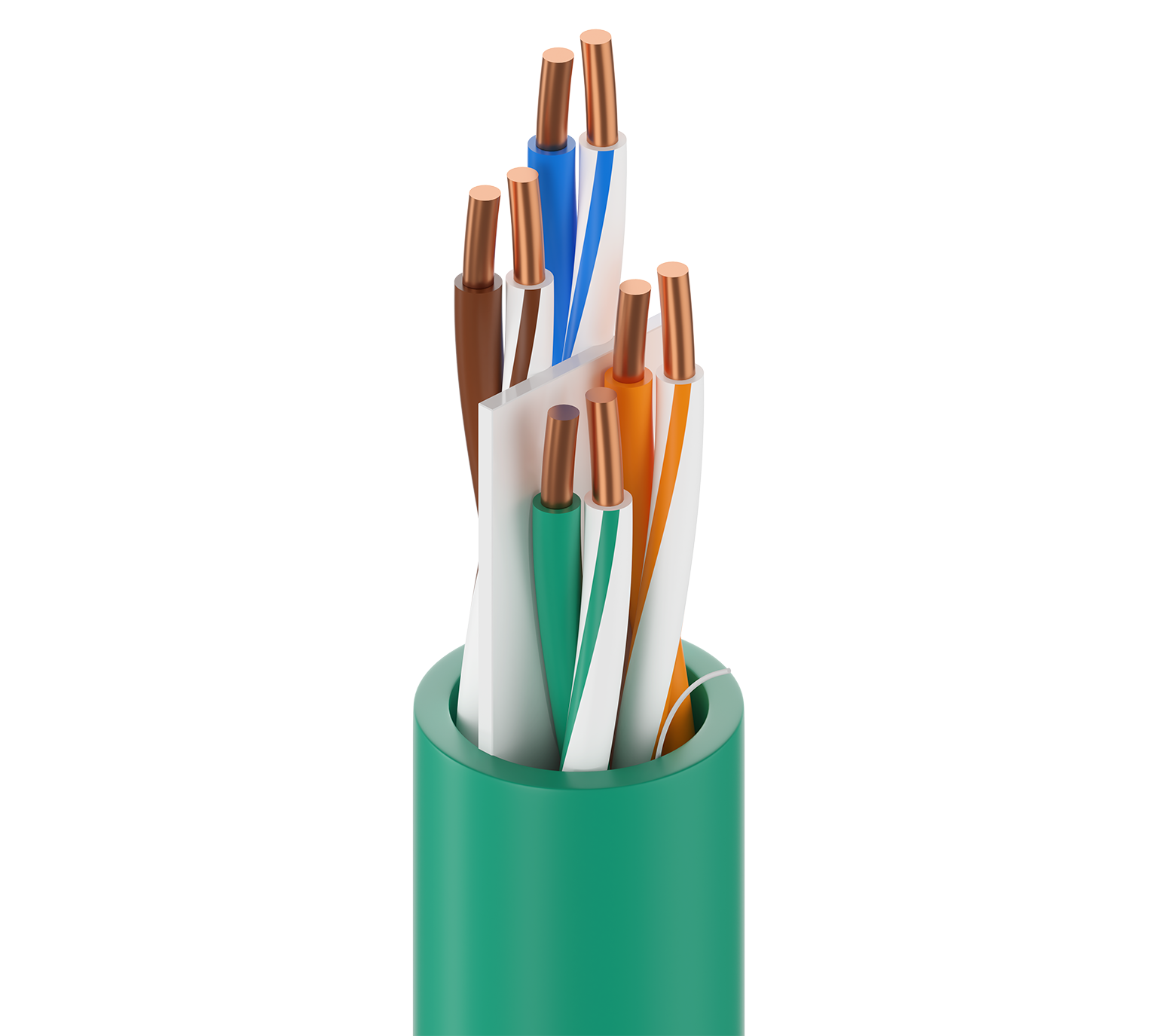

DataTuff® Cat 6, BC plein 4 paires collées n° 23, isolation PO, gaine en PVC, CMR CMX-extérieur
| Applications recommandées | extérieur, environnement très difficile, IIoT, automatisation des usines ou des processus, appareils et caméras IP, communication de données, etc. |
|---|---|
|
Brevet |
Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez de plus amples informations sur les brevets à l'adresse https://www.belden.com/patents. |
| Taille | Câblé | Matériel | Nombre de paires |
|---|---|---|---|
| 23 AWG | Uni | BC – Cuivre brut | 4 |
| Matériel | Code couleur |
|---|---|
| PO – Polyoléfine | Blanc/rayure bleue et bleu, Blanc/rayure orange et orange, blanc/rayure verte et vert, blanc/rayure marron et marron |
|
Paire collée |
Oui |
|---|
| Séparateur | Matériel | Diamètre nominale | Fil de déchirement |
|---|---|---|---|
| Bande diélectrique (brevetée) | PVC – Chlorure de polyvinyle | 6,4 mm (0,25 po) | Oui |
|
Diamètre total du câble (nominal) |
6,4 mm (0,25 po) |
|---|
| Résistance en courant continu maximum du conducteur | Déséquilibre de la capacité maximum |
|---|---|
| 82 Ohm/km | 330 pF/pi |
| Délai maximum | Délai de propagation maximum | Vitesse de propagation nominale |
|---|---|---|
| 537 ns/100 m | 45 ns/100 m | 72 % |
| Fréquence [MHz] | Atténuation d'insertion maximale (atténuation) | NEXT min. [dB] | PSNEXT min. [dB] | ACR min. [dB] | PSACR min. [dB] | ACRF (ELFEXT) min. [dB] | PSACRF (PSELFEXT) min. [dB] | RL (perte de retour) min. [dB] | Impédance d'entrée max./min. (non équipée) | Impédance ajustée max./min. |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2,0 dB/100 m | 74,3 | 72,3 | 72,3 | 70,3 | 67,8 | 64,8 | 21 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 4 | 3,8 dB/100 m | 65,3 | 63,3 | 61,5 | 59,5 | 55,8 | 52,7 | 24 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 8 | 5,3 dB/100 m | 60,8 | 58,8 | 55,4 | 53,4 | 49,7 | 46,7 | 25,5 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 10 | 6 dB/100 m | 59,3 | 57,3 | 53,3 | 51,3 | 47,8 | 44,8 | 26 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 16 | 7,6 dB/100 m | 56,2 | 54,3 | 48,7 | 46,7 | 43,7 | 40,7 | 26 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 20 | 8,5 dB/100 m | 54,8 | 52,8 | 46,3 | 44,3 | 41,8 | 38,8 | 26 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 25 | 9,5 dB/100 m | 53,3 | 51,3 | 43,8 | 41,8 | 39,8 | 36,8 | 25,3 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 31,25 | 10,7 dB/100 m | 51,9 | 49,9 | 41,2 | 39,2 | 37,9 | 34,9 | 24,6 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 62,5 | 15,4 dB/100 m | 47,4 | 45,4 | 32 | 30 | 31,9 | 28,9 | 22,5 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 100 | 19,8 dB/100 m | 44,3 | 42,3 | 24,5 | 22,5 | 27,8 | 24,8 | 21,1 | 100 ± 15 Ohm | |
| 155 | 25,2 dB/100 m | 41,5 | 39,5 | 16,3 | 14,3 | 23,9 | 20,9 | 19,8 | 100 ± 22 Ohm | 100 ± 15 Ohm |
| 200 | 29,0 dB/100 m | 39,8 | 37,8 | 10,8 | 8,8 | 21,8 | 18,8 | 19 | 100 ± 22 Ohm | 100 ± 15 Ohm |
| 250 | 32,8 dB/100 m | 38,3 | 36,3 | 5,5 | 3,5 | 19,8 | 16,8 | 18,3 | 100 ± 32 Ohm | 100 ± 15 Ohm |
| Tension nominale UL |
|---|
| 300 V (CMR), 300 V (CMX-Extérieur) |
| Température UL | Température de service | Installation | Stockage |
|---|---|---|---|
| 90° C | -40° C à +75° C | -20° C à +75° C | -40° C à +75° C |
| Stationnaire min. |
|---|
| 64 mm (2,5 po) |
|
Tension de traction maximum |
18 kg (40 livres) |
|---|---|
|
Poids câble en vrac |
30 livres/1000 pi |
|
Environnement compatible |
Intérieur/extérieur, intérieur, extérieur, résistance aux rayons du soleil, résistance aux hydrocarbures, aérien |
|---|---|
|
Inflammabilité/réaction au feu |
UL1666 colonne montante, FT4, IEEE 1202 test à la flamme sur plateau vertical, IEC 60332-1-2 |
|
Conformité CPR |
CPR Euroclass : Eca |
|
Conformité NEC / UL |
Article 800, CMR, CMX-extérieur |
|
Conformité CEC / C(UL) |
CMX-extérieur |
|
Catégorie de données |
Catégorie 6 |
|
Conformité normes TIA/EIA |
ANSI/TIA-568.2-D Catégorie 6 |
|
Vérification des performances par un tiers |
Catégorie 6 |
|
Conformité ISO/IEC |
ISO/IEC 11801-1, IEC 61156-5 |
|
Conformité aux directives européennes |
Marque CE de l'UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2020-01-16UE |
|
Conformité à la réglementation du Royaume-Uni |
Marquage UKCA |
|
Conformité APAC |
China RoHS II (GB/T 26572-2011) |
|
Notes |
Gaine marquée séquentiellement à intervalles réguliers de 2 pieds. |
|---|
|
Mise à jour et révision |
Numéro de révision : 0.539 Date de révision : 12-12-2023 |
|---|
| Article n° | Couleur | Type de présentation | Longueur | UPC | Note de bas de page |
|---|---|---|---|---|---|
| 7940A 0101000 | Noir | Bobine | 1 000 pi | 612825191827 | C |
| 7940A 0102000 | Noir | Bobine | 2,000 pi | 612825191834 | C |
| 7940A 0061000 | Bleu | Bobine | 1 000 pi | 612825191803 | |
| 7940A 0081000 | Gris | Bobine | 1 000 pi | 612825191810 | |
| 7940A 1NH1000 | Sarcelle | Bobine | 1 000 pi | 612825191841 | C |
