127953A

DataTuff® Cat 6, (4 pr) 23 AWG BC massif, PP/PVC/alum blindé/PVC, EtherNet/IP, blindage feuille d'aluminium, CMG CM, AWM 600 V

...

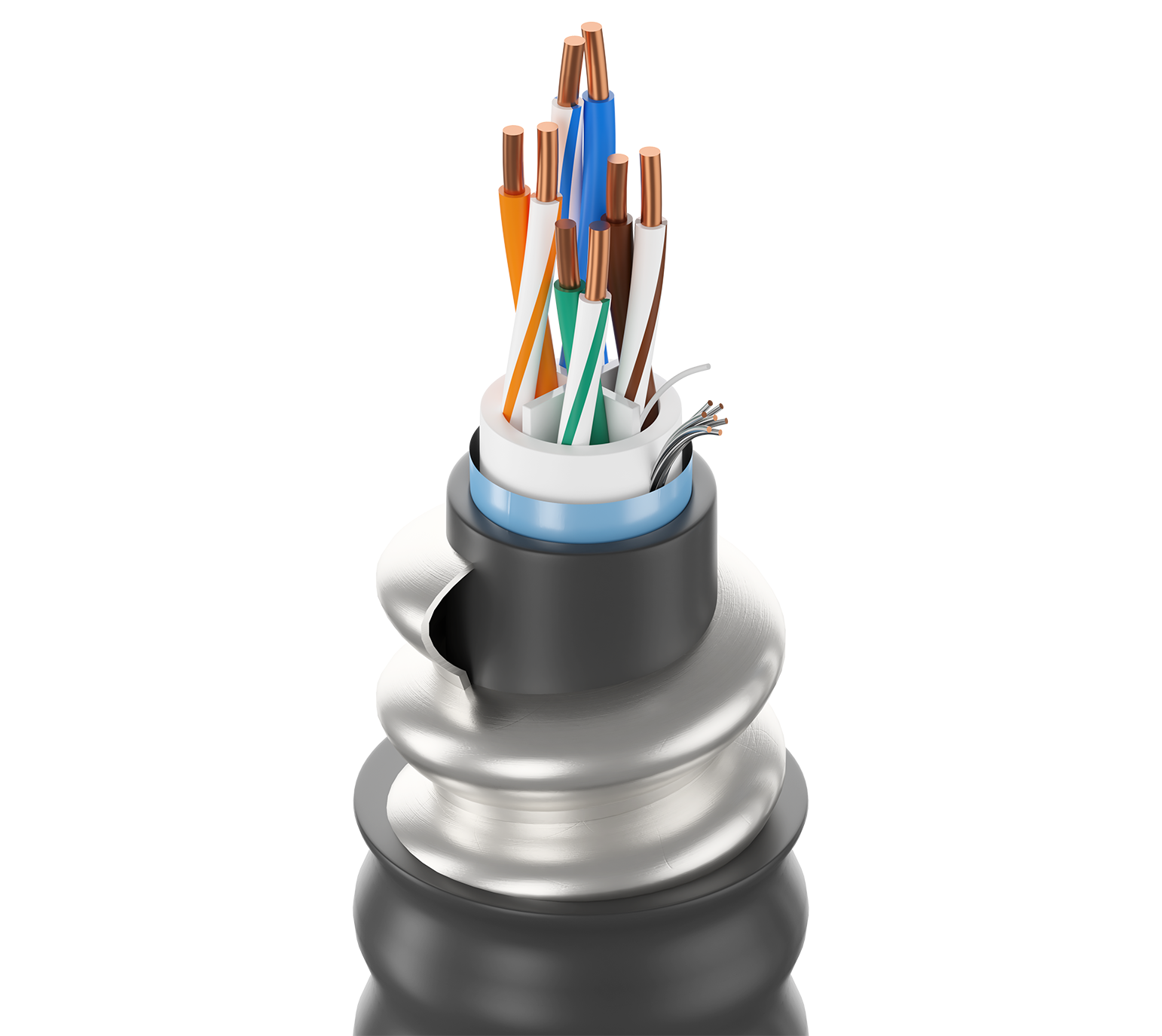

Conducteurs à quatre paires 24 AWG cat 6 en cuivre brut massif liées entre elles, isolation en polypropylène, Élément central à cannelures en FRPE, gaine intérieure en PVC, blindage Beldfoil® sur l'ensemble (couverture 100 %), gaine extérieure en PVC de qualité industrielle, résistant aux huiles et aux UV, CMG CM
Anglais
Demander un devis
Partager
Demander un échantillon Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Applications ethernet blindées, chemin de câbles, en armoire avec dispositifs haute tension, tels que les centres de contrôle de moteurs, exploitation minière, extérieur, environnement très difficile, IIoT, automatisation des usines ou des processus, appareils et caméras IP, communication de données, etc. exposition aux rongeurs, écrasement, ou coupe par la force,

Détails de la construction
Conducteur
Élément Taille Câblé Matériel Nombre d'éléments
Paire(s) 23 AWG Uni BC – Cuivre brut 4
isolation
Matériel Code couleur
PO – Polyoléfine Blanc/rayure bleue et bleu, Blanc/rayure orange et orange, blanc/rayure verte et vert, blanc/rayure marron et marron

Paire collée

Oui

Gaine intérieure
Matériel Diamètre nominale Fil de déchirement
PVC – Chlorure de polyvinyle 6,45 mm (0,254 po) Oui
Blindage extérieur
Type de blindage Matériel Couverture Type de fil de masse
Ruban Bi-laminé (alum+poly) 100 % TC 24 AWG (7x32)
Armure
Type et matériau de l'armure Épaisseur de l'armure Diamètre sur armure
AIA – Armure imbriquée en aluminium 0,64 mm (0,025 po) 0,595 po (15,1 mm)
Gaine extérieure
Séparateur Matériel Diamètre nominale
Ruban en polyester PVC – Chlorure de polyvinyle 17,7 mm (0,695 po)

Diamètre total du câble (nominal)

17,7 mm (0,695 po)

Caractéristiques électriques
Électricité
Résistance en courant continu maximum du conducteur Déséquilibre de la capacité maximum
82 Ohm/km (25 Ohm/1000 pi) 330 pF/pi
Haute fréquence
Fréquence [MHz] Atténuation d'insertion maximale (atténuation) NEXT min. [dB] PSNEXT min. [dB] ACR min. [dB] PSACR min. [dB] ACRF (ELFEXT) min. [dB] PSACRF (PSELFEXT) min. [dB] RL (perte de retour) min. [dB] Impédance d'entrée max./min. (non équipée) [Ohm] Impédance max./min. ajustée [Ohm]
1 2,0 dB/100 m 74,3 72,3 72,3 70,3 67,8 64,8 21 100 ± 15 100 ± 15
4 3,8 dB/100 m 65,3 63,3 61,5 59,5 55,8 52,7 24 100 ± 15 100 ± 15
8 5,3 dB/100 m 60,8 58,8 55,4 53,4 49,7 46,7 25,5 100 ± 15 100 ± 15
10 6 dB/100 m 59,3 57,3 53,3 51,3 47,8 44,8 26 100 ± 15 100 ± 15
16 7,6 dB/100 m 56,2 54,3 48,7 46,7 43,7 40,7 26 100 ± 15 100 ± 15
20 8,5 dB/100 m 54,8 52,8 46,3 44,3 41,8 38,8 26 100 ± 15 100 ± 15
25 9,5 dB/100 m 53,3 51,3 43,8 41,8 39,8 36,8 25,3 100 ± 15 100 ± 15
31,25 10,7 dB/100 m 51,9 49,9 41,2 39,2 37,9 34,9 24,6 100 ± 15 100 ± 15
62,5 15,4 dB/100 m 47,4 45,4 32 30 31,9 28,9 22,5 100 ± 15 100 ± 15
100 19,8 dB/100 m 44,3 42,3 24,5 22,5 27,8 24,8 21,1 100 ± 15
155 25,2 dB/100 m 41,5 39,5 16,3 14,3 23,9 20,9 19,8 100 ± 22
200 29,0 dB/100 m 39,8 37,8 10,8 8,8 21,8 18,8 19 100 ± 22
250 32,8 dB/100 m 38,3 36,3 5,5 3,5 19,8 16,8 18,3 100 ± 32
Voltage
Tension nominale UL
300 V (CMR), 300 V (CMX)
Caractéristiques mécaniques
Température
Température UL Température de service Stockage
75° C -40° C à +75° C -40° C à +85° C
Rayon de courbure
Stationnaire min.
2,10 po (53,3 mm)

Tension de traction maximum

91 kg (200 livres)

Poids câble en vrac

164 livres/1000 pi

Normes et conformité

Environnement compatible

Intérieur/extérieur, intérieur, résistance aux rayons solaires

Inflammabilité/réaction au feu

UL 1685 (charge UL)

Conformité NEC / UL

CM

Conformité CEC / C(UL)

CMG, HL, CSA CMG, HL, -40C

Catégorie de données

Catégorie 6

Conformité normes TIA/EIA

ANSI/TIA-568.2-D Catégorie 6

Conformité ISO/IEC

ISO/CEI 11801 Cat 6

Historique

Mise à jour et révision

Numéro de révision : 0.128 Date de révision : 12-12-2023
