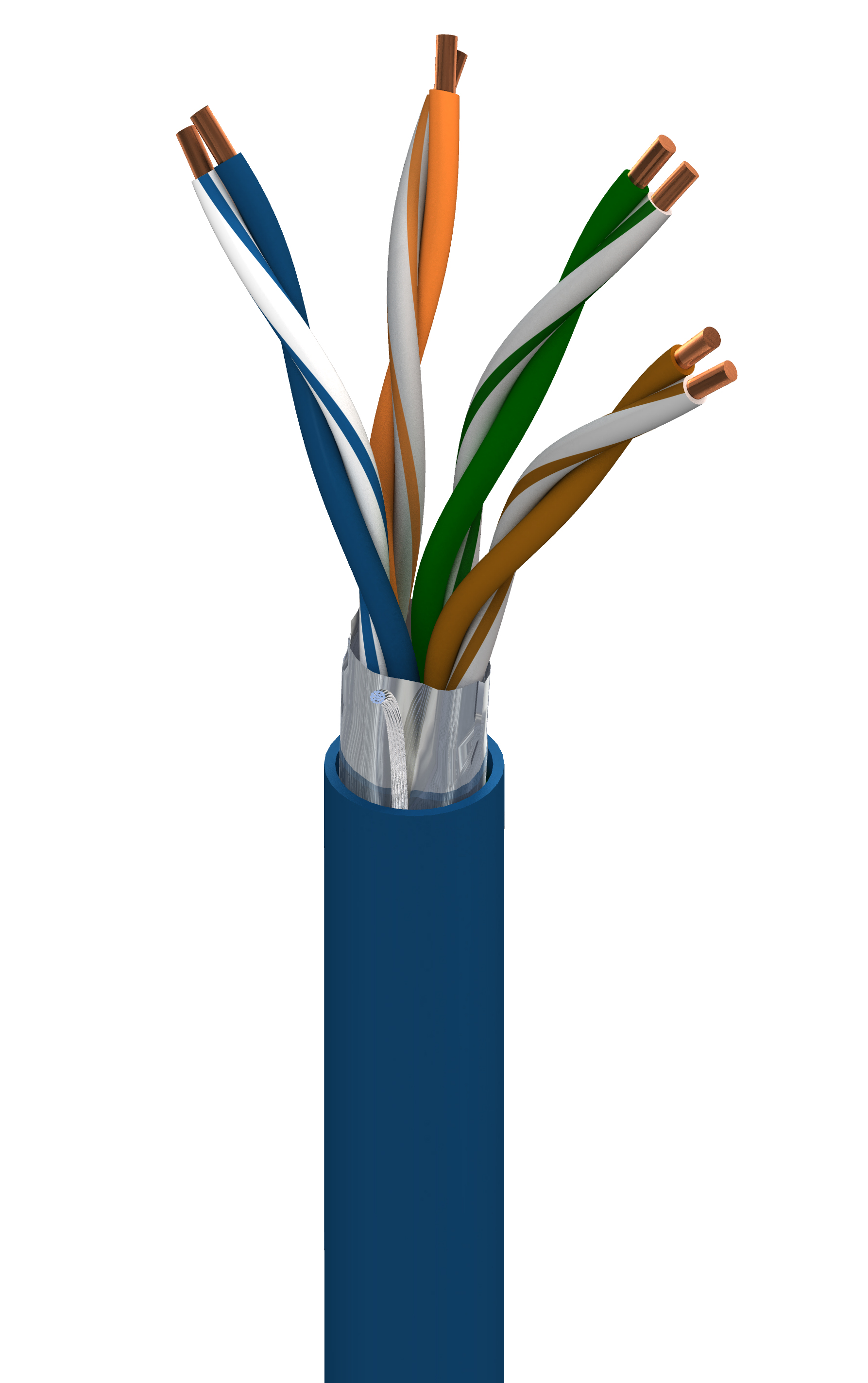

7901A

DataTuff® 5e, BC plein 4 paires collées n° 24, isolation en FEP, OS, gaine en FEP, CMP, Température extrême

...
Ethernet industriel Cat 5e, 4 paires collées 24 AWG (plein) cuivre brut, isolation en FEP, blindage Beldfoil® général, gaine extérieure en FEP, CMP
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

température extrême, exposition au pétrole et à l'essence, environnement très difficile, IIoT, automatisation des usines ou des processus, appareils et caméras IP, communication de données, etc.

Brevet

Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez de plus amples informations sur les brevets à l'adresse https://www.belden.com/patents.

Caractéristiques physiques (complètes)
Conducteur
Élément AWG Câblé Matériel Nombre de paires
Paire(s) 24 Uni BC – Cuivre brut 4

Nombre de conducteurs

8

Nombre total de paires

4

isolation
Élément Matériel Diamètre nominal Épaisseur de paroi nominale
Paire(s) FEP – Éthylène propylène fluoré 0,044 po 0,011 po

Paire collée

Oui

Nuancier
Nombre Couleur
1 Bleu et blanc/bleu
2 Orange et blanc/orange
3 Vert et blanc/vert
4 Marron et blanc/marron
Blindage extérieur
Type Matériel Nom commercial du matériau Couverture [%] Matériau du fil de masse Fil de masse AWG
Ruban Bi-laminé (alum+poly) Beldfoil® 100 % TC – Cuivre étamé 24
Gaine extérieure
Matériel Diamètre nominal
FEP – Éthylène propylène fluoré 0,231 po
Caractéristiques électriques
Résistance en courant continu du conducteur
Résistance en courant continu maximum du conducteur Déséquilibre DCR max.
29,7 Ohm/1000 pi 3,0 %
Capacité
Déséquilibre de la capacité maximum Capacité mutuelle nominale
66 pF/pi 15 pF/pi
Délai
Délai maximum Délai de propagation maximum Vitesse de propagation nominale (VP) [%]
510 ns/100 m 25 ns/100 m 72 %
Haute fréquence
Fréquence [MHz] Atténuation d'insertion maximale (atténuation) NEXT min. [dB] PSNEXT min. [dB] ACR min. [dB] PSACR min. [dB] ACRF (ELFEXT) min. [dB] PSACRF (PSELFEXT) min. [dB] RL (perte de retour) min. [dB] Impédance d'entrée max./min. (non équipée)
1 MHz 2 dB/100 m 65,3 dB 65,3 dB 63,3 dB 63,3 dB 63,8 dB 60,8 dB 20 dB 100 ± 12 Ohm
4 MHz 4 dB/100 m 56,3 dB 56,3 dB 52,3 dB 52,3 dB 51,7 dB 48,7 dB 23,6 dB 100 ± 12 Ohm
8 MHz 5,7 dB/100 m 51,8 dB 51,8 dB 46,1 dB 46,1 dB 45,7 dB 42,7 dB 25,4 dB 100 ± 12 Ohm
10 MHz 6,4 dB/100 m 50,3 dB 50,3 dB 43,9 dB 43,9 dB 43,8 dB 40,8 dB 26 dB 100 ± 12 Ohm
16 MHz 8,1 dB/100 m 47,3 dB 47,3 dB 39,1 dB 39,1 dB 39,7 dB 36,7 dB 26 dB 100 ± 12 Ohm
20 MHz 9,2 dB/100 m 45,8 dB 45,8 dB 35,2 dB 35,2 dB 37,7 dB 34,7 dB 26 dB 100 ± 12 Ohm
25 MHz 10,3 dB/100 m 44,3 dB 44,3 dB 34,1 dB 34,1 dB 35,8 dB 32,8 dB 25,5 dB 100 ± 15 Ohm
31,25 MHz 11,6 dB/100 m 42,9 dB 42,9 dB 31,3 dB 31,3 dB 33,9 dB 30,9 dB 25 dB 100 ± 15 Ohm
62,5 MHz 16,8 dB/100 m 38,4 dB 38,4 dB 21,6 dB 21,6 dB 27,8 dB 24,8 dB 23,5 dB 100 ± 15 Ohm
100 MHz 21,7 dB/100 m 35,3 dB 35,3 dB 17,1 dB 17,1 dB 23,8 dB 20,8 dB 22,5 dB 100 ± 15 Ohm
155 MHz 27,7 dB/100 m 32,5 dB 32,5 dB 4,7 dB 4,7 dB 19,9 dB 16,9 dB 19 dB 100 ± 18 Ohm
200 MHz 32 dB/100 m 30,8 dB 30,8 dB 3 dB 3 dB 17,7 dB 14,7 dB 19 dB 100 ± 20 Ohm
250 MHz 36,4 dB/100 m 29,3 dB 29,3 dB 0 dB 0 dB 15,8 dB 12,8 dB 18 dB 100 ± 20 Ohm
300 MHz 40,5 dB/100 m 28,2 dB 28,2 dB 0 dB 0 dB 14,2 dB 11,2 dB 18 dB 100 ± 20 Ohm
310 MHz 41,3 dB/100 m 27,9 dB 27,9 dB 13,9 dB 10,9 dB 18 dB 100 ± 20 Ohm
350 MHz 44,3 dB/100 m 27,2 dB 27,2 dB 12,9 dB 9,9 dB 17 dB 100 ± 22 Ohm
Voltage
Tension nominale UL
300 V RMS
Plage de température

Plage de température d'installation

-55° C à +150° C

Température nominale UL

150° C

Plage de température de stockage

-70° C à +150° C

Plage de température de fonctionnement

-70° C à +150° C

Caractéristiques mécaniques

Poids câble en vrac

34 livres/1000 pi

Tension de traction maximum

46 livres

Rayon de courbure minimum pendant l'installation

2,31 po
Normes

Articles NEC

Article 800

Conformité NEC/(UL)

CMP

Conformité CEC/C(UL)

CMP

Conformité ISO/IEC

ISO/CEI 1801 Cat 5e

Catégorie de données

Catégorie 5e

Conformité normes TIA/EIA

TIA-568.C.2 Catégorie 5e

Programmes environnementaux et autres programmes concernés

Environnement

Intérieur - Plénum

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2003/11/EC (BFR)

Oui

Directive UE 2011/65/UE (RoHS 2)

Oui

Utilisation

Utilisation – Intérieur

Oui

Inflammabilité, LS0H, test de toxicité

Inflammabilité ​​​​​​​CSA/C(UL)

FT6

Inflammabilité UL

NFPA 262 (UL 910)

Plénum/non-plénum

Plénum (oui/non)

Oui

Historique

Mise à jour et révision

Numéro de révision : 0.238 Date de révision : 04-10-2023
