FI3D006A9

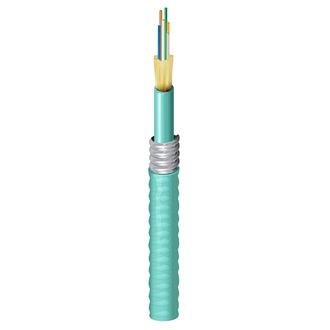

Plénum intérieur OM3 distribution 6 fibres avec blindage de verrouillage en aluminium

...
FX intérieur, OM3, distribution, structure serrée, 6 fibres OFCP, armure imbriquée en aluminium, non unifié, gaine aqua
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Catégorie de produits

Câble de distribution en fibre

Applications recommandées

Réseau principal

Spécifications de la fibre

Type de fibre

OM3

Diamètre de noyau de la fibre

50/125 µm

Matériau du tampon

PVC – Chlorure de polyvinyle

Diamètre du tampon

900 µm

Nombre de fibres

6

Code couleur de la fibre

TIA-598-D

Spécifications de la gaine intérieure

Élément de résistance

Fils d'aramide

Matériel

PVC – Chlorure de polyvinyle

Diamètre nominale

4,8 mm (0,190 po)

Couleur

Aqua

Nombre de cordelettes

1

Spécifications de l'armure

Type d'armure et matériau

AIA – Armure imbriquée en aluminium

Spécifications de la gaine extérieure

Matériau de la gaine

PVC – Chlorure de polyvinyle

Diamètre nominale

11,2 mm (0,440 po)

Couleur

Aqua

Caractéristiques optiques
Longueur d'onde 850 nm 1300 nm
Atténuation max. 3,0 dB/km 1,0 dB/km
Performance 1 Gigabit ethernet 1000 m 550 m
Performance 10 Gigabit ethernet 300 m --
Largeur de bande modale effective minimale (EMB) 2000 MHz/km --
Largeur de bande minimale du lancement en surcharge (OFL) 1500 MHz/km 500 MHz/km
Caractéristiques mécaniques

Rayon de courbure minimum pendant l'installation

20 câbles OD

Rayon de courbure minimum pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

660 N (150 lbf)

Résistance à la traction maximale pendant le fonctionnement

200 N (45 lbf)

Résistance à l'écrasement

440 N/cm

Poids câble en vrac

103 lbs/kft (154 kg/km)

Plage de température

Plage de température d'installation

0 °C à + 60 °C

Plage de température de fonctionnement

0 °C à + 70 °C

Plage de température de stockage

-40° C à +70° C

Normes et conformité

Environnement compatible

Intérieur

Durabilité

CA Prop 65, produit Lens™, Déclaration environnementale de produit (EPD) disponible

Inflammabilité/réaction au feu

OFCP, FT6

Conformité ICEA

S-83-596

Conformité aux directives européennes

Directive UE 2015/863/UE (amendement RoHS 2, REACH, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE), REACH : 2020-01-16

Historique

Mise à jour et révision

Numéro de révision : 0.85 Date de révision : 31-05-2024

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation UPC
FI3D006A9 Aqua Bobine 612825368328
