FI4D048AK

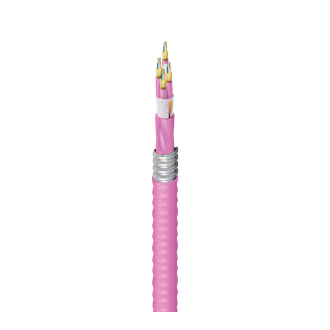

Plénum intérieur OM4 distribution 48 fibres avec blindage de verrouillage en aluminium

...
FX intérieur, OM4, distribution, structure serrée, 48 fibres OFCP, armure imbriquée en aluminium, sous-unités (12F), gaine violet (Erika)
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Catégorie de produits

Câble de distribution en fibre

Applications recommandées

Réseau principal

Type de fibre

OM4

Spécifications de la fibre

Diamètre de noyau de la fibre

50/125 µm

Matériau du tampon

PVC – Chlorure de polyvinyle

Nombre de fibres

48

Diamètre du tampon

900 µm

Code couleur de la fibre

TIA-598-D

Conception du câble

Nombre de sous-unités actives

4

Fibres par sous-unité

12

Diamètre sous-unité

5,6 mm (0,220 po)

Couleur de la sous-unité

Violet Erika

Éléments de résistance de la sous-unité

Fils d'aramide

Élément de résistance centrale

GPR surgainé

Revêtement du noyau

Ruban Nomex

Spécifications de la gaine intérieure

Matériel

PVC – Chlorure de polyvinyle

Diamètre nominale

0,590 po (15,0 mm)

Couleur

Violet Erika

Nombre de cordelettes

1

Spécifications de l'armure

Type d'armure et matériau

AIA – Armure imbriquée en aluminium

Spécifications de la gaine extérieure

Matériau de la gaine

PVC – Chlorure de polyvinyle

Diamètre nominale

23,8 mm (0,936 po)

Couleur

Violet Erika

Caractéristiques optiques
Longueur d'onde 850 nm 1300 nm
Atténuation max. 3,0 dB/km 1,0 dB/km
Performance 1 Gigabit ethernet 1100 m 550 m
Performance 10 Gigabit ethernet 550 m --
Largeur de bande modale effective minimale (EMB) 4700 MHz/km --
Largeur de bande minimale du lancement en surcharge (OFL) 3500 MHz/km 500 MHz/km
Caractéristiques mécaniques

Rayon de courbure minimum pendant l'installation

20 câbles OD

Rayon de courbure minimum pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

1320 N (300 lbf)

Résistance à la traction maximale pendant le fonctionnement

400 N (90 lbf)

Résistance à l'écrasement

440 N/cm

Poids câble en vrac

278 lbs/kft (414 kg/km)

Plage de température

Plage de température d'installation

0 °C à + 60 °C

Plage de température de fonctionnement

0 °C à + 70 °C

Plage de température de stockage

-40° C à +70° C

Normes et conformité

Environnement compatible

Intérieur

Durabilité

CA Prop 65, produit Lens™, Déclaration environnementale de produit (EPD) disponible

Inflammabilité/réaction au feu

OFCP, FT6

Conformité ICEA

S-83-596

Conformité aux directives européennes

Directive UE 2015/863/UE (amendement RoHS 2, REACH, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE), REACH : 2020-01-16

Historique

Mise à jour et révision

Numéro de révision : 0.92 Date de révision : 09-11-2022

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation UPC
FI4D048AK Violet Erika Bobine 612825378563
