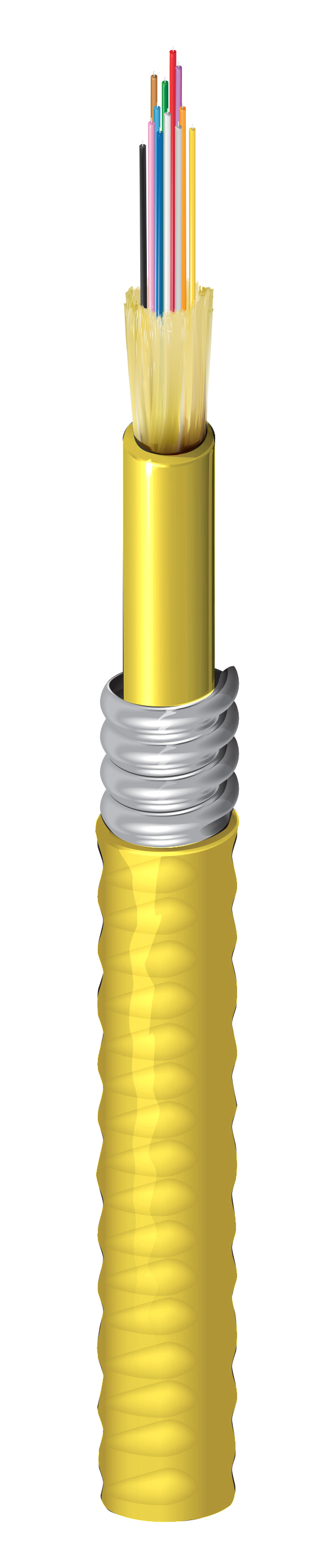

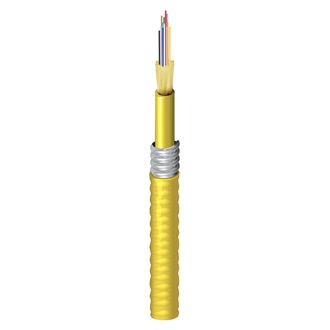

FISD012A9

Plénum intérieur, OS2, distribution, 12 fibres, armure imbriquée en aluminium

...
FX intérieur, OS2, distribution, structure serrée, 12 fibres OFCP, armure imbriquée en aluminium, non unifié, gaine jaune
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Catégorie de produits

Câble de distribution en fibre

Applications recommandées

Réseau principal

Type de fibre

OS2

Spécifications de la fibre

Diamètre de noyau de la fibre

8,2/125 µm

Matériau du tampon

PVC – Chlorure de polyvinyle

Nombre de fibres

12

Diamètre du tampon

900 µm

Code couleur de la fibre

TIA-598-D

Spécifications de la gaine intérieure

Élément de résistance

Fils d'aramide

Matériel

PVC – Chlorure de polyvinyle

Diamètre nominale

5,8 mm (0,230 po)

Couleur

Jaune

Nombre de cordelettes

1

Spécifications de l'armure

Type d'armure et matériau

AIA – Armure imbriquée en aluminium

Spécifications de la gaine extérieure

Matériau de la gaine

PVC – Chlorure de polyvinyle

Diamètre nominale

12,2 mm (0,480 po)

Couleur

Jaune

Caractéristiques optiques
Longueur d'onde 1310 nm 1550 nm
Atténuation max. 0,50 dB/km 0,50 dB/km
Diamètre du champ de mode 9.2 µm 10.4 µm
Performance 1 Gigabit ethernet 5,000 m --
Performance 10 Gigabit ethernet 10,000 m 50,000 m
Caractéristiques mécaniques

Rayon de courbure minimum pendant l'installation

20 câbles OD

Rayon de courbure minimum pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

660 N (150 lbf)

Résistance à la traction maximale pendant le fonctionnement

200 N (45 lbf)

Résistance à l'écrasement

440 N/cm

Poids câble en vrac

108 lbs/kft (161 kg/km)

Plage de température

Plage de température d'installation

0 °C à + 60 °C

Plage de température de fonctionnement

0 °C à + 70 °C

Plage de température de stockage

-40° C à +70° C

Normes et conformité

Environnement compatible

Intérieur

Durabilité

CA Prop 65, produit Lens™, Déclaration environnementale de produit (EPD) disponible

Inflammabilité/réaction au feu

OFCP, FT6

Conformité ICEA

S-83-596

Conformité aux directives européennes

Directive UE 2015/863/UE (amendement RoHS 2, REACH, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE), REACH : 2020-01-16

Historique

Mise à jour et révision

Numéro de révision : 0.100 Date de révision : 09-11-2022

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation UPC
FISD012A9 Jaune Bobine 612825368526
