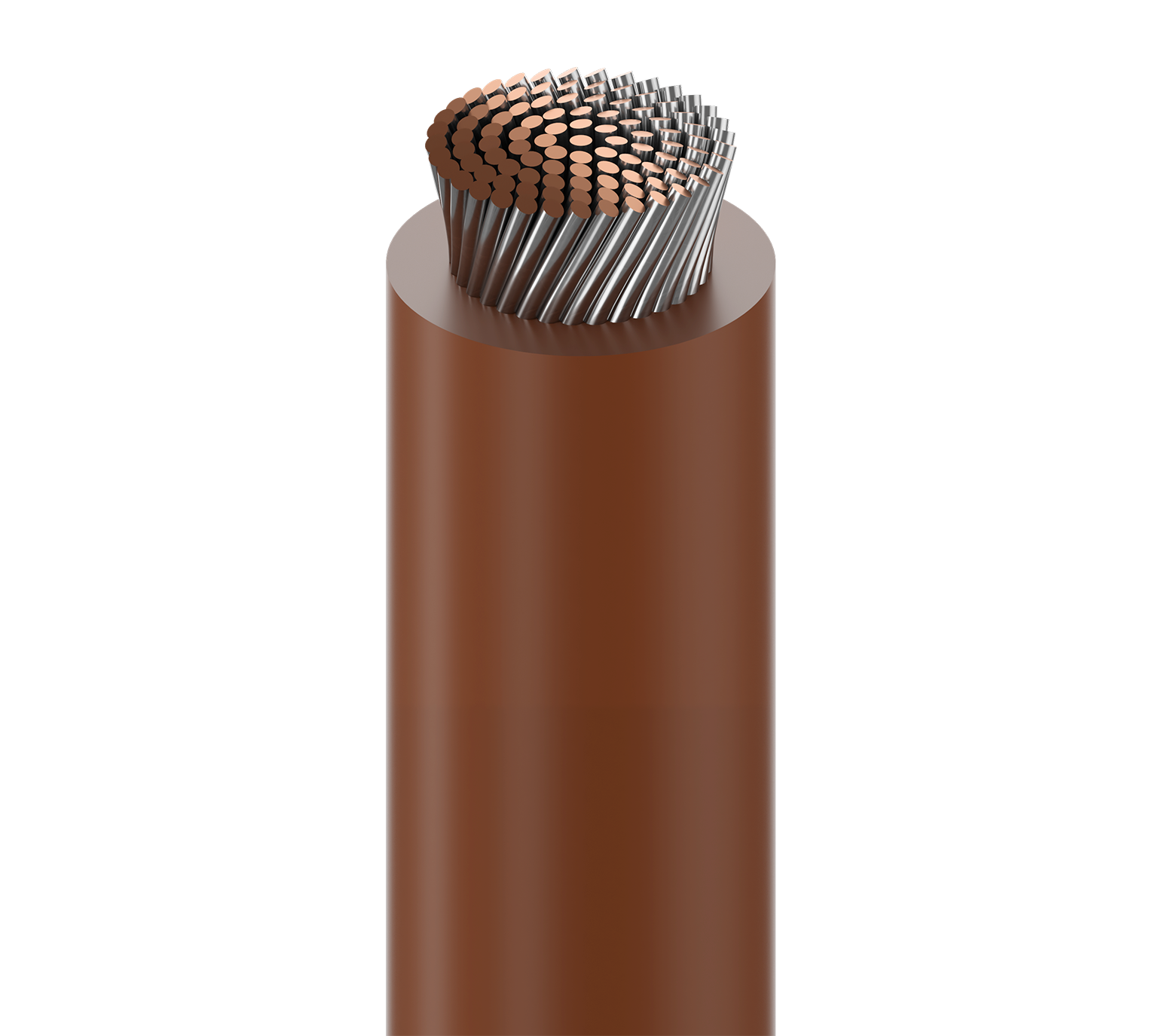

Fil conducteur, TC toronné n°10, isolation PPO, AWM 11028

Fil conducteur en plastique basse température, 10 AWG (105x30) cuivre étamé, isolation PPO, AWM 11028 600V 105C VW-1

Demander un devis

Spécifications

Signaler une erreur

Applications recommandées	Constructeurs de panneaux électriques, fabricants de produits électriques/électroniques, fabricants d'appareils électroménagers, meubles, fabricants d'ordinateurs, entreprises automobiles et leurs sous-traitants

Élément	Nombre d'éléments	Taille	Câblé	Matériel
Conducteur(s)	1	10 AWG	105x30	TC – Cuivre étamé

Matériel	Épaisseur nominale	Diamètre de l'isolation nom.
PPO - Oxyde de polyphénylène	0,30 mm (0,012 po)	3,40 mm (0,134 po)

Diamètre total du câble (nominal)	3,40 mm (0,134 po)

Résistance en courant continu maximum du conducteur	Courant maximum
1,05 Ohm/1000 pieds	Conducteur simple à l'air libre @ @ 30° C : 67 A

Tension nominale UL
600 V RMS

Température UL	Température de service
105° C	-40 °C à + 105 °C sec

Stationnaire min.	Installation min.
1,34 po (34,0 mm)	1,34 po (34,0 mm)

Tension de traction maximum	45 kg (99 livres)
Poids câble en vrac	37 livres/1000 pi

Environnement compatible	Intérieur, extérieur
Durabilité	CA Prop 65
Inflammabilité/réaction au feu	VW-1
Conformité AWM	AWM 11028
Conformité aux directives européennes	Marque UE CE, Directive UE 2015/863/UE (amendement RoHS 2), Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Notes	Sans halogène

Mise à jour et révision	Numéro de révision : 0.492 Date de révision : 20-01-2023

Références des pièces

Article n°	Couleur	Type de présentation	Longueur	UPC	Note de bas de page
39110 010100	Noir	Bobine	100 pi	612825148128	C
39110 0101000	Noir	Bobine	1 000 pi	612825148135	C
39110 0105000	Noir	Bobine	5,000 pi	612825148142	C
39110 013100	Bleu foncé	Bobine	100 pi	612825148159	C
39110 0135000	Bleu foncé	Bobine	5,000 pi	612825148173	C Z
39110 001100	Brun	Bobine	100 pi	612825147886
39110 0011000	Brun	Bobine	1 000 pi	612825147893	C
39110 0015000	Brun	Bobine	5,000 pi	612825147909	C Z
39110 008100	Gris	Bobine	100 pi	612825148067	C
39110 0085000	Gris	Bobine	5,000 pi	612825148081	C Z
39110 0051000	Vert foncé	Bobine	1 000 pi	612825148012	C
39110 0055000	Vert foncé	Bobine	5,000 pi	612825148029	C Z
39110 189100	Vert, rayure jaune	Bobine	100 pi	612825148180	C
39110 1895000	Vert, rayure jaune	Bobine	5,000 pi	612825148203	C Z
39110 003100	Orange	Bobine	100 pi	612825147947	C
39110 0035000	Orange	Bobine	5,000 pi	612825147961	C Z
39110 002100	Rouge	Bobine	100 pi	612825147916	C
39110 0021000	Rouge	Bobine	1 000 pi	612825147923	C
39110 0025000	Rouge	Bobine	5,000 pi	612825147930	C
39110 007100	Violet	Bobine	100 pi	612825148036	C
39110 0075000	Violet	Bobine	5,000 pi	612825148050	C Z
39110 009100	Blanc	Bobine	100 pi	612825148098	C
39110 0095000	Blanc	Bobine	5,000 pi	612825148111	C Z
39110 004100	Jaune	Bobine	100 pi	612825147978
39110 0045000	Jaune	Bobine	5,000 pi	612825147992	C Z
