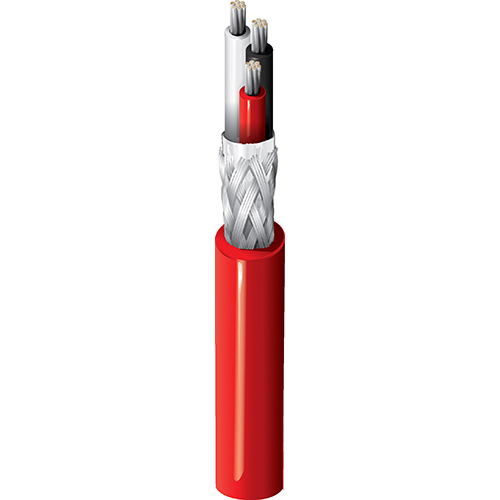

83802

Électronique, TC toronné 2 C n° 12, isolation en FEP, tressé OS+TC, gaine en FEP rouge, CMP FPLP

...
Électronique haute température, 2 conducteurs 12 AWG (7x20) cuivre étamé, isolation en FEP, blindage Beldfoil® complet + tresse en cuivre étamé (85 %), gaine extérieure en FEP rouge, CMP FPLP
Anglais
Demander un devis
Partager
Demander un échantillon Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

alarmes incendie ; environnements à très haute/très basse température ; résistance aux produits chimiques ; applications extérieures et enfouissement ; signaux analogiques basse tension (4-20 ma, 0-10 V, ...) ; contrôle basse tension (24 v, …)

Détails de la construction
Conducteur
Élément Nombre d'éléments Taille Câblé Matériel
Conducteur(s) 2 12 AWG 7x20 TC – Cuivre étamé
isolation
Élément Matériel Épaisseur nominale Code couleur
Conducteur(s) FEP – Éthylène propylène fluoré 0,41 mm (0,016 po) Noir, blanc
Blindage extérieur
Type de blindage Matériel Couverture
Ruban Bi-laminé (alum+poly) 100 %
Tresse Cuivre étamé (TC) 85 %
Gaine extérieure
Matériel Épaisseur nominale Diamètre nominale
FEP – Éthylène propylène fluoré 0,38 mm (0,015 po) 7,70 mm (0,303 po)

Diamètre total du câble (nominal)

7,70 mm (0,303 po)

Caractéristiques électriques
Électricité
Élément Résistance en courant continu maximum du conducteur Capacité nominale conducteur à conducteur Capacité nominale conducteur à autre (conducteurs + blindage) Courant maximum
Conducteur(s) 1,7 Ohm/1000 pi (5,6 Ohm/km) (100 pF/m) (32 pF/pi) (180 pF/m) (55 pF/pi) 25 ampères par conducteur à 25° C
Voltage
Tension nominale UL
300 V (CMP)
Caractéristiques mécaniques
Température
Température UL Température de service
200° C -70° C à +200° C

Tension de traction maximum

98,9 kg (218 livres)

Poids câble en vrac

75 lb/1000 pieds (110 kg/km)

Normes et conformité

Environnement compatible

Extérieur, résistance aux hydrocarbures, enfouissement

Inflammabilité/réaction au feu

NFPA 262

Conformité NEC / UL

Article 760, article 800

Conformité CEC / C(UL)

CMP

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité APAC

China RoHS II (GB/T 26572-2011)

Notes sur le produit

Notes

Résistant au gaz

Historique

Mise à jour et révision

Numéro de révision : 0.367 Date de révision : 15-02-2024

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation Longueur UPC Note de bas de page
83802 002500 Rouge Bobine 500 pi 612825205746 C
83802 0021000 Rouge Bobine 1 000 pi 612825205739 C
