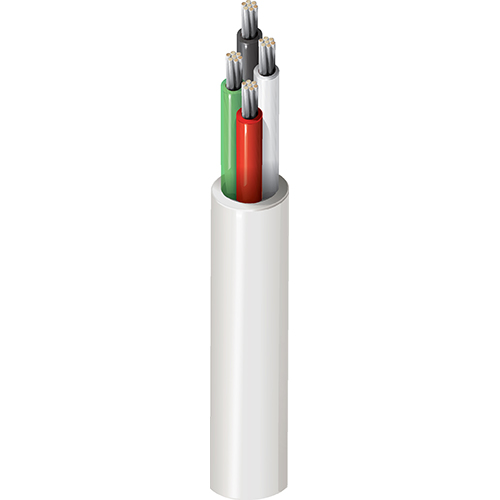

88489

Électronique, TC toronné 4 C n° 18, isolation en FEP, gaine en FEP, CMP

...
Électronique haute température, 4 conducteurs 18 AWG (19x30) cuivre étamé, isolation en FEP, gaine extérieure en FEP, CMP
Anglais
Demander un devis
Partager
Demander un échantillon Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

environnements à très haute/très basse température ; résistance aux produits chimiques ; applications extérieures et enfouissement ; signaux analogiques basse tension (4-20ma, 0-10 V, ...) ; contrôle basse tension (24 v, ...) ; audio de niveau ligne ; communication voie ; câblage de panneau

Détails de la construction
Conducteur
Élément Nombre d'éléments Taille Câblé Matériel
Conducteur(s) 4 18 19x30 TC – Cuivre étamé
isolation
Matériel Épaisseur nominale Diamètre de l'isolation nom. Code couleur
FEP – Éthylène propylène fluoré 0,17 mm (0,0065 po) 0,042 po (1,1 mm) Noir, blanc, rouge, vert
Gaine extérieure
Matériel Épaisseur nominale Diamètre nominale
FEP – Éthylène propylène fluoré 0,23 mm (0,009 po) 0,156 po
Caractéristiques électriques
Électricité
Résistance en courant continu maximum du conducteur Capacité nominale conducteur à conducteur Courant maximum
6,4 Ohm/1000 pi (69 pF/m) (21 pF/pi) 11,52 Amp par conducteur à 25º C
Voltage
Tension nominale UL
300 V
Caractéristiques mécaniques
Température
Température de service
-70° C à +200° C
Rayon de courbure
Stationnaire min. Installation min.
39,6 mm (1,56 po) 1,56 po

Tension de traction maximum

37 kg (82 livres)

Poids câble en vrac

28 livres/1000 pi

Normes et conformité

Environnement compatible

Extérieur, enfouissement

Inflammabilité/réaction au feu

NFPA 262

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CL3P, CMP

Conformité CEC / C(UL)

CMP

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

China RoHS II (GB/T 26572-2011)

Numéro non-plénum

8489

Historique

Mise à jour et révision

Numéro de révision : 0.358 Date de révision : 27-11-2023

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation Longueur UPC Note de bas de page
88489 0021000 Rouge Bobine 1 000 pi 612825217046 C
