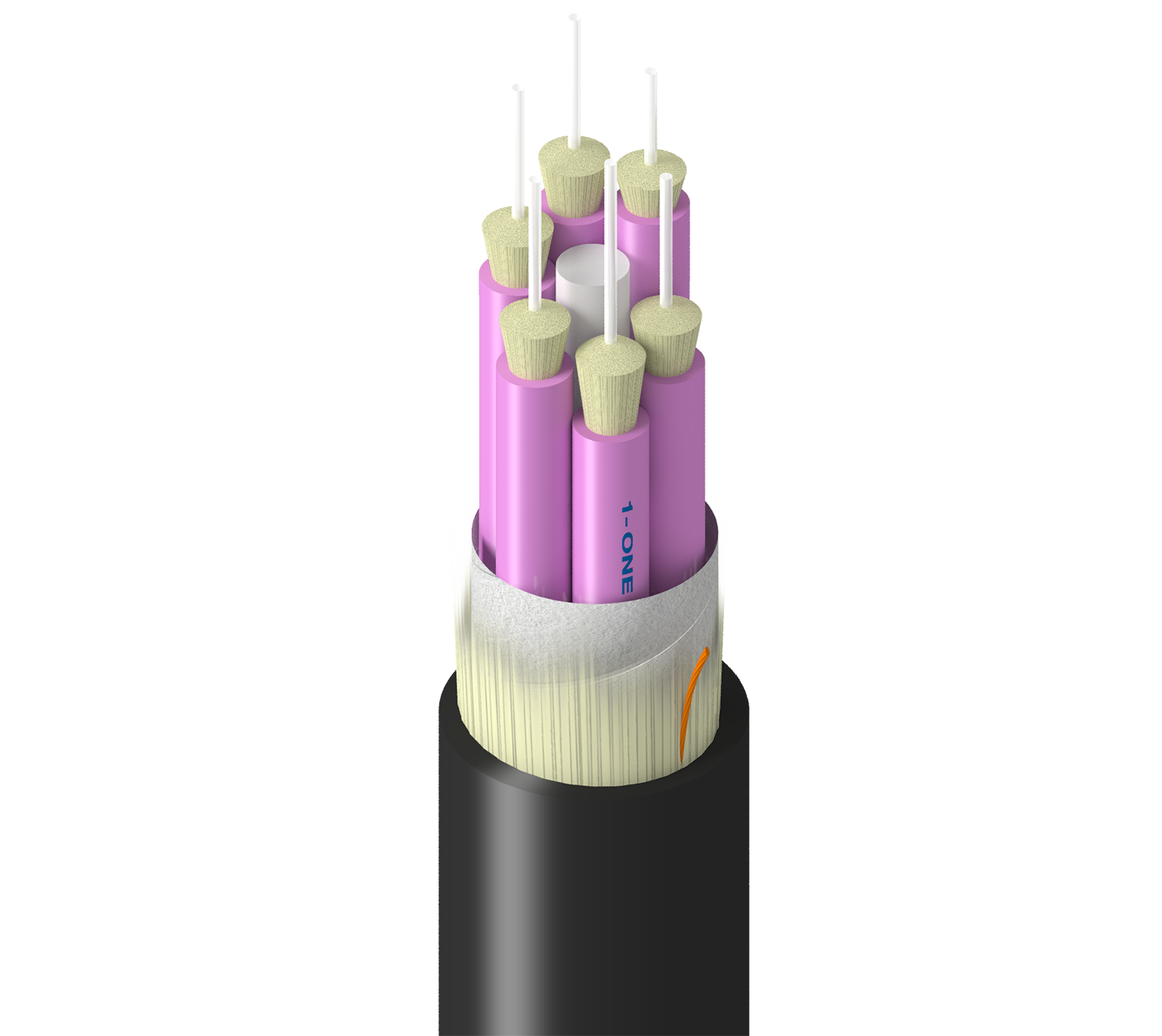

TM-4BB-006-LNA

MarineTuff, intérieur + extérieur, BO, OM4, 6f, sous-unité 2,0 mm, gaine simple, LSZH, OFNR-ST1, ABS

...
Catégorie marine, Intérieur/extérieur, rupture, OM4, 6 fibres, sous-unités 2,0 mm 900 um, Gaine simple, LSZH, OFNR-ST1, approuvé par ABS
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Catégorie de produits

Câble de dérivation en fibre

Applications recommandées

Réseau horizontal à distance étendue et de données de base/télécomunications, Environnement bruyant, Sites intérieurs/extérieurs et humides

Spécifications de la fibre

Type de fibre

OM4

Diamètre de noyau de la fibre

50/125 µm

Diamètre de fibre

250 µm

Matériau du tampon

PVC – Chlorure de polyvinyle

Diamètre du tampon

900 µm

Nombre de fibres

6

Code couleur de la fibre

TIA-598-D

Conception du câble

Nombre de sous-unités actives

6

Fibres par sous-unité

1

Diamètre sous-unité

0,78 po (2,0 mm)

Couleur de la sous-unité

Violet Erika

Éléments de résistance de la sous-unité

Fils d'aramide imperméables à l'eau

Revêtement du noyau

Bande d'étanchéité

Spécifications de la gaine extérieure

Élément de résistance

Fils d'aramide hydrofuges

Matériau de la gaine

LSZH – Low Smoke Zero Halogen (retardateur de flamme)

Diamètre nominale

8,2 mm (0,321 po)

Nombre de cordelettes

1

Caractéristiques optiques
Longueur d'onde 850 nm 1300 nm
Atténuation max. 3,0 dB/km 1,0 dB/km
Performance 1 Gigabit ethernet 1100 550
Performance 10 Gigabit ethernet 550 m --
Largeur de bande modale effective minimale (EMB) 4700 MHz/km --
Largeur de bande minimale du lancement en surcharge (OFL) 3500 MHz/km 500 MHz/km
Caractéristiques mécaniques

Rayon de courbure minimum pendant l'installation

15 câbles OD

Rayon de courbure minimum pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

1330 N (300 lbf)

Résistance à la traction maximale pendant le fonctionnement

400 N (90 lbf)

Résistance à l'écrasement

220 N/cm

Poids câble en vrac

64 lbs/kft (95 kg/km)

Plage de température

Plage de température d'installation

-10° C à +60° C

Plage de température de fonctionnement

-40° C à +70° C

Plage de température de stockage

-40° C à +70° C

Normes et conformité

Environnement compatible

Intérieur/extérieur, résistance à la lumière

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

OFNR-ST1, FT4

Conformité CPR

CPR Euroclass : Eca

Conformité ICEA

S-104-696

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Historique

Mise à jour et révision

Numéro de révision : 0.58 Date de révision : 19-12-2022

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation UPC
TM-4BB-006-LNAN Noir Coupe à la longueur 612825476030
