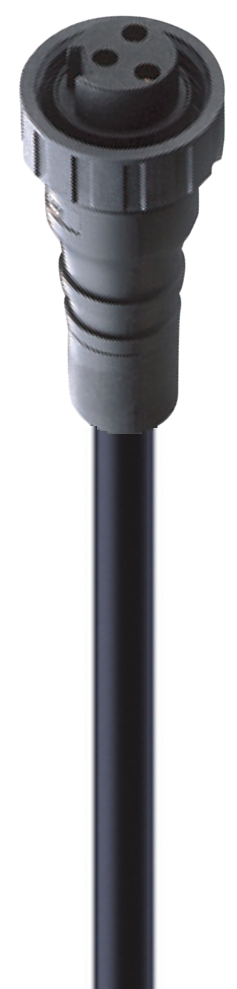

Câble d'alimentation DeviceNet, Cordon d'alimentation à simple extrémité 7/8 po : femelle droit, 3 broches (2+PE), corps noir, 63 V, 12 A ; câble en polyuréthane noir, 1,00 mm²
|
Famille de produits |
Connecteur d'alimentation |
|---|---|
|
Sous famille de produits |
7/8 pouces |
|
Type de connecteur |
cordon, simple extrémité |
|
Type de contact/genre |
Femelle |
|
Modèle de connecteur |
Droit |
|
Nombre de broches |
3 |
|
Code |
A |
|
Blindage |
Non blindé |
|
Type de fixation |
Écrou d'accouplement [filetage interne] |
|
Tension nominale |
63 V |
|
Tension nominale d'impulsion |
0.8 kV |
|
Tension de fonctionnement |
≤ 50 V CA / 60 V CC |
|
Courant nominal* |
12 A |
|
Résistance de contact |
10 mOhm |
|
Résistance d'isolement |
10^9 Ohm |
|
Cycles d'accouplement |
max. 50 |
|
Température ambiante (fonctionnement)* |
-40° C à +90° C |
|
Degré de pollution |
3 conformément à la norme DIN EN 60664-1 (VDE 0110-1) |
|
Matériau de base de contact |
CuZn |
|---|---|
|
Placage de contact |
Ag/Au |
|
Matériau du porteur de contact |
TPU |
|
Couleur du porteur de contact |
Noir |
|
Matériau du corps moulé |
TPU |
|
Couleur du corps moulé |
Noir |
|
Matériau du boîtier |
TPU |
|
Matériau de la fixation |
PA |
|
Numéro du câble |
203 |
|---|---|
|
Taille du conducteur |
1 mm² |
|
Nombre de fils |
3 |
|
Rayon de courbure minimal (inst. fixe) |
˃ 5 x D |
|
Rayon de courbure minimal (inst. flexible) |
˃ 10 x D |
|
Matériau de la gaine du câble |
PUR |
|
Couleur de l'enveloppe du câble |
Noir |
|
Diamètre D du câble |
Ø 6,5 mm |
|
Matériau d'isolation des fils |
PVC |
|
Diamètre du fil isolé |
Ø 2,2 mm |
|
Température ambiante (installation fixe) |
-40 °C à +90 °C |
|
Température ambiante (installation flexible) |
-5 °C à +90 °C |
|
Température ambiante (installation avec chaîne d'entraînement) |
-5 °C à +60 °C |
|
Classe d'inflammabilité (gaine du câble) |
VDE 0482-265-2-1, EN 50265-2-1, IEC 60332-1 |
|
Caractéristiques de câble |
Câble flexible continu ; résistance aux huiles, à la graisse, au liquide de refroidissement, à la déchirure, aux vibrations, aux UV et à l'abrasion |
|
Conforme au RoHS |
Oui |
|---|
|
Sans halogène |
Oui |
|---|---|
|
Résistance aux huiles |
Oui |
|
Note de déclassement |
Avis de déclassement |
|---|
|
Mise à jour et révision |
Numéro de révision : 0.47 Date de révision : 22-03-2023 |
|---|
| Article n° | Description de l'élément | Longueur de câble |
|---|---|---|
| 9997 | 0905 203 301/20 M | |
| 762 | 0905 203 301/0,1 M | 0,1 m |
| 13531 | 0905 203 301/1 M | 1 m |
| 13529 | 0905 203 301/5 M | 5 m |
| 71288 | 0905 203 301/15 M | 15 m |
